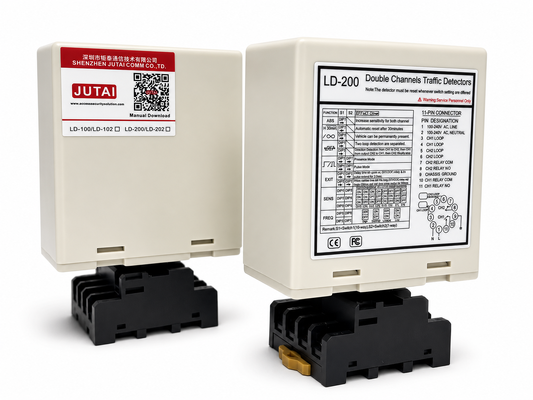

Il Rilevatore di Ansa Veicolare a Doppio Canale per Controllo Cancelli Scorrevoli con Rilevamento di Direzione e Presenza fornisce una soluzione di rilevamento pratica per ingressi di cancelli scorrevoli automatici dove il sistema di controllo deve sapere non solo se un veicolo è presente, ma anche come si sta muovendo attraverso la corsia di accesso. Due canali indipendenti, CH1 e CH2, possono monitorare anse di induzione separate e utilizzare la sequenza di attivazione dell'ansa per determinare la direzione di marcia del veicolo. A seconda della modalità operativa selezionata, il rilevatore può fornire rilevamento direzionale, uscita di presenza veicolo continua, impulso di ingresso o segnali di impulso di uscita. Queste uscite a relè possono essere integrate con controller per cancelli scorrevoli e altre apparecchiature di automazione degli accessi per supportare l'apertura attivata dal veicolo, la conferma del passaggio e una gestione più accurata di ingressi/uscite.

Per siti con diverse dimensioni di veicoli e layout di anse, ogni canale offre 8 livelli di sensibilità selezionabili, regolazione indipendente della frequenza e compatibilità con induttanza di ansa da 20 a 2000 μH. La funzione Automatic Sensitivity Boost (ASB) aiuta a mantenere il rilevamento quando camion, rimorchi, veicoli articolati o veicoli con telaio alto attraversano l'area di rilevamento, mentre le opzioni di presenza permanente e reset automatico offrono flessibilità sia per passaggi brevi di veicoli che per occupazioni prolungate. Sei modalità operative selezionabili, uscite a relè dedicate CH1/CH2, configurazione tramite DIP-switch e indicazione di stato e guasto tramite LED semplificano l'installazione e la messa in servizio del sistema. Disponibile nelle versioni LD-200 100–240 VAC e LD-202 12–24 V, questo rilevatore di ansa a doppio canale è ben adatto per ingressi di cancelli scorrevoli, corsie di accesso ai parcheggi, cancelli industriali, strutture logistiche e altre applicazioni di accesso veicolare automatizzato che richiedono un affidabile rilevamento di direzione e presenza.

• 1. Intervallo di rilevamento 15-2000 μh
  • Il rilevatore di ansa supporta un ampio intervallo di rilevamento da 15 µH a 2000 µH, adattandosi a varie dimensioni e configurazioni di ansa per un'applicazione versatile in diversi scenari di rilevamento del traffico.
  • L'ampio intervallo di rilevamento consente al nostro rilevatore di ansa di rilevare tutti i tipi di veicoli, motocicli, automobili, camion ultra lunghi, autobus e così via
• 2. Lato Compatto
  • L'alloggiamento compatto e ben ingegnerizzato combina tutti i requisiti industriali per caratteristiche e funzionalità, consentendo a questo rilevatore di essere incorporato in qualsiasi sistema di rilevamento del traffico esistente.
• 3. Capacità diagnostiche e indicazione LED
  • Le complete capacità diagnostiche consentono una diagnosi accurata dei problemi dell'ansa e dell'installazione e vengono mostrate tramite lo stato del LED, garantendo prestazioni ottimali e riducendo i tempi di inattività.
• 4. Tempo di presenza selezionabile
  • L'uscita del relè di presenza può essere selezionata per limitare un'uscita di rilevamento a un tempo fisso (superiore a 30 minuti) mentre un veicolo rimane sull'ansa, offrendo flessibilità nella gestione del traffico.
• 5. Automatic Sensitivity Boost (ASB)
  • Questa funzione rileva in modo affidabile combinazioni di camion-rimorchio di grandi dimensioni e veicoli con pianale alto aumentando automaticamente la sensibilità al massimo al rilevamento del veicolo, garantendo un'identificazione accurata.
• 6. Compensazione automatica della deriva ambientale
  • I rilevatori di ansa (o altri sensori) si regolano e si calibrano automaticamente ai cambiamenti delle condizioni ambientali, mantenendo l'accuratezza e la stabilità del rilevamento nonostante le variazioni meteorologiche e ambientali.
• 7. Impostazione DIP Switch a 17 posizioni
  • Il design del DIP switch sul guscio rende l'impostazione del rilevatore di ansa più facile e chiara, il che è molto intuitivo per gli utenti. Gli utenti possono impostare tutte le funzioni e quindi installare il rilevatore di ansa.
• 8. Canali doppi lavorano in modo cooperativo o indipendente
  • Il rilevatore di ansa a doppio canale può essere utilizzato come due versioni a canale singolo, supporta due canali di rilevamento indipendenti.
  • Consentendo inoltre il monitoraggio simultaneo di più anse, il rilevatore di ansa ha la capacità di riconoscere la direzione nelle applicazioni a canale singolo, migliorando la flessibilità e l'accuratezza del rilevamento dei veicoli.
• 9. Interferenza anti-crosstalk.
  • Tramite il DIP Switch, la frequenza del rilevatore di ansa può essere regolata per prevenire interferenze di crosstalk causate dall'installazione di due bobine di ansa troppo vicine.

Il rilevatore serie LD-200 può essere configurato per una qualsiasi delle seguenti modalità:

• LED di Rilevamento CH1: Continuamente acceso: Indica il rilevamento del veicolo.
• Lampeggiante lentamente: Indica cortocircuito dell'ansa o numero insufficiente di spire dopo l'ansa.
• Lampeggiante velocemente: Indica circuito aperto dell'ansa o numero eccessivo di spire dopo l'ansa.
• LED di Rilevamento CH2: Continuamente acceso: Indica il rilevamento del veicolo.
• Lampeggiante lentamente: Indica cortocircuito dell'ansa o numero insufficiente di spire dopo l'ansa.
• Lampeggiante velocemente: Indica circuito aperto dell'ansa o numero eccessivo di spire dopo l'ansa.

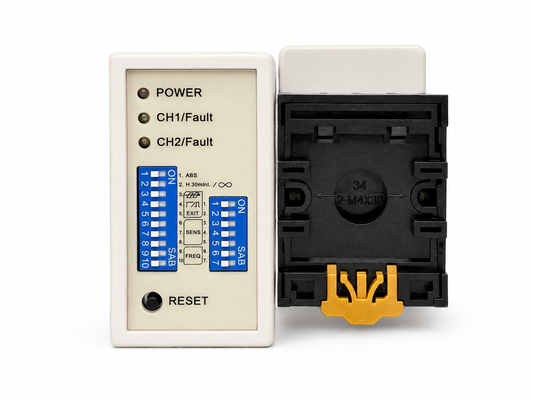

• La sensibilità e la frequenza dell'ansa possono essere regolate tramite impostazioni di DIP switch a 7 e 10 vie.
• L'utente può selezionare 8 diverse impostazioni modificando l'impostazione del DIP switch in diverse modalità, come nelle tabelle di impostazione del DIP switch sottostanti. DIP switch 6, 7 e 8 per la selezione della sensibilità CH1, con 0,8 come meno sensibile e 0,015 come più sensibile.
• DIP switch 3, 4 e 5 per la selezione della sensibilità CH2, con 0,8 come meno sensibile e 0,015 come più sensibile.

• (Switch 1) DIP1 & DIP2 Aumento Sensibilità Speciale per Entrambi i Rimorchi (Entrambi i Canali)

(Switch1=S1) D3, D4, D5 e (Switch2=S2) D1, D2 Impostazioni Funzioni Speciali(Modalità 1,2,3 Rilevamento Direzione. Modalità 4,5,6 Modalità Normale, i due rilevamenti di ansa sono separati.)

(Switch1=S1) D6 & D7 & D8 e (Switch2=S2) D3 & D4 & D5 Selezione Sensibilità CH1 e CH2. (Otto Livelli di Scelta)

(Switch1=S1) D9 & D10 e (Switch2=S2) D6, D7 Impostazione Frequenza (da 20 K a 100 KHz).

Pulsante di Reset: Si prega di notare: L'LD-200 deve essere resettato ogni volta che viene apportata una modifica alle impostazioni dei DIP switch.

Le anse vengono sigillate utilizzando un composto epossidico nero "quick-set" o mastice bituminoso a caldo per integrarsi con la superficie stradale.

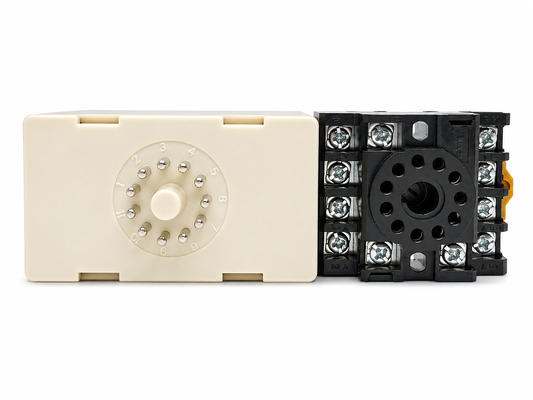

Durante l'installazione, si prega di mantenere la spina e la presa del prodotto in direzione verticale

LD-100	LD-102	LD-200	LD-202	JTHT-11
Canale Singolo 100-240 V AC	Canale Singolo 12-24 V AC/DC	Doppio Canale 100-240 V AC	Doppio Canale 12-24 V AV/DC	Cavo Ansa Bobina in Teflon da 305 m
LCR-MT
Multimetro
