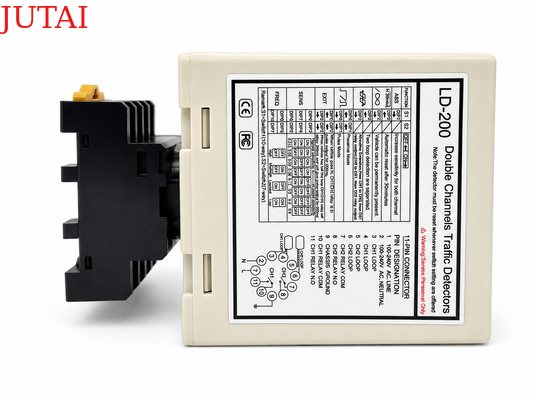

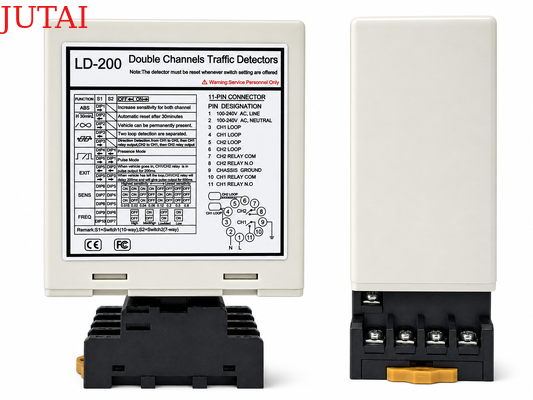

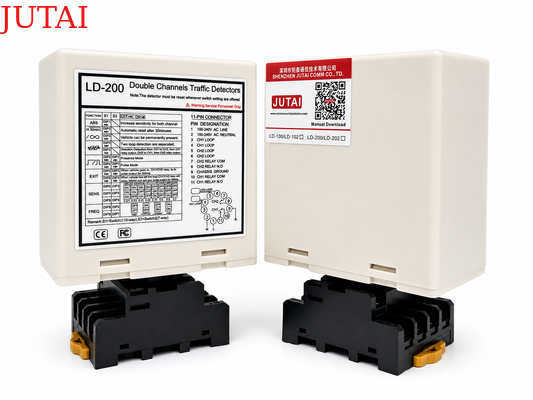

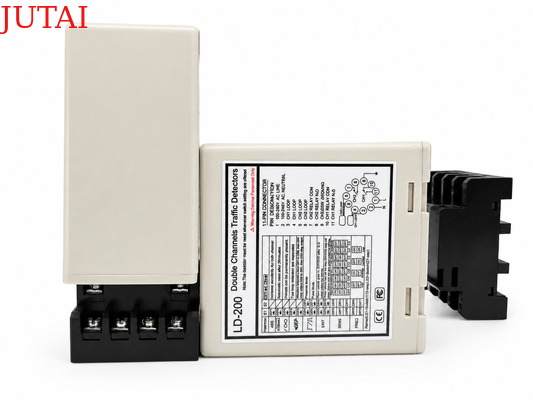

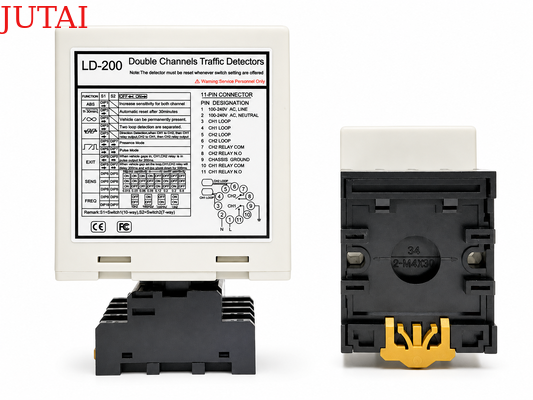

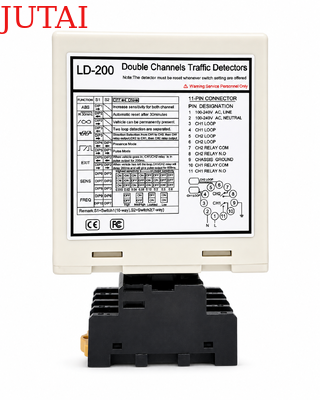

IlDetettore a doppio canale per cancelli di barriera di parcheggio con regolazione di sensibilità a 8 livelliè progettato per fornire un accurato rilevamento dei veicoli agli ingressi e alle uscite automatizzati del parcheggio.può monitorare circuiti di induzione separati e funzionare indipendentemente o in modalità di doppio circuito coordinate per il riconoscimento della direzione del veicolo. La selezionabileIntervallo di sensibilità di 8 livelli da 0,015% a 0,8%Permette di regolare ogni canale in base alle diverse dimensioni del cerchio, alle condizioni stradali e ai tipi di veicoli, aiutando il rilevatore a rispondere in modo affidabile a automobili, camion, rimorchi e altri veicoli.Con modalità di uscita multiple per la presenza del veicolo, impulso di entrata, impulso di uscita e rilevamento direzionale, l'unità può fornire segnali di attivazione affidabili ai cancelli di barriera del parcheggio, ai controllori di accesso, alle apparecchiature di biglietteria e ai sistemi di gestione dei veicoli.

Per gli impianti in cui diversi circuiti sono posizionati vicini gli uni agli altri, il rivelatore fornisce:quattro frequenze di funzionamento regolabiliper il CH1 e il CH2, contribuendo a ridurre le interferenze di ciclo in ciclo e mantenendo un funzionamento stabile.Aumento automatico della sensibilità (ASB)migliora la continuità di rilevamento per i rimorchi e i veicoli con telaio alto, mentre la presenza permanente e le impostazioni di ripristino automatico offrono flessibilità per le diverse strategie di controllo del parcheggio.Relai a canale indipendente, indicazione dello stato e del guasto del LED, programmazione del interruttore DIP e un'ampia gamma diIntervallo di induttanza del circuito 20 ‰ 2000 μHDisponibile come ilLD-200 con ingresso 100 ∼ 240 VACe laLD-202 con ingresso di 1224 V, questo rilevatore di circuito di parcheggio a doppio canale è una soluzione pratica per l'automazione dei cancelli di barriera, la gestione dell'ingresso/uscita dei veicoli, il controllo degli accessi al parcheggio,e altre applicazioni intelligenti di rilevamento dei veicoli.

• 1. Intervallo di rilevamento 15-2000 μh
  • Il rilevatore di circuito supporta un ampio intervallo di rilevamento da 15 μH a 2000 μH, accogliendo varie dimensioni e configurazioni di circuito per applicazioni versatili in diversi scenari di rilevamento del traffico.
  • L'ampia gamma di rilevamento consente al nostro rilevatore di circuito di rilevare tutti i tipi di veicoli, motocicli, auto, camion ultra lungo, autobus e così via
• 2. lato compatto
  • L'alloggiamento compatto e ben progettato combina tutte le esigenze del settore per caratteristiche e funzionalità, consentendo a questo rilevatore di essere integrato in qualsiasi sistema di rilevamento del traffico esistente.
• 3Capacità diagnostiche e indicazione LED
  • Le capacità diagnostiche complete consentono una diagnosi accurata dei problemi di circuito e di installazione e mostrano attraverso lo stato LED, garantendo prestazioni ottimali e riducendo i tempi di inattività.
• 4. Orario di presenza selezionabile
  • L'uscita del relè di presenza può essere selezionata per limitare un'uscita di rilevamento a un tempo fisso (più di 30 minuti) mentre un veicolo rimane in circuito, fornendo flessibilità nella gestione del traffico.
• 5- Potenziamento automatico della sensibilità (ASB)
  • Questa funzione rileva in modo affidabile le combinazioni di grandi camion e rimorchi e i veicoli a letto alto aumentando automaticamente la sensibilità al massimo al rilevamento del veicolo, garantendo un'identificazione accurata.
• 6- Compensazione automatica per la deriva ambientale
  • i sensori di circuito (o altri sensori) si adattano e si calibrano automaticamente ai cambiamenti delle condizioni ambientali,mantenere l'accuratezza e la stabilità del rilevamento nonostante i vari fattori climatici e ambientali.
• 7. 17 Impostazione dell' interruttore di immersione
  • La progettazione del passaporto sul guscio rende la regolazione del rilevatore di loop più facile e chiara, il che è molto semplice da usare per gli utenti.Gli utenti possono impostare tutte le funzioni prima e poi installare il rilevatore di loop.
• 8I due canali lavorano in modo cooperativo o indipendente.
  • Il rilevatore a doppio canale può essere utilizzato come due versioni a canale singolo, supporta due canali di rilevamento indipendenti.
  • Inoltre, consentendo il monitoraggio simultaneo di più loop, il rilevatore di loop ha la capacità di riconoscere la direzione nelle applicazioni a canale singolo.miglioramento della flessibilità e della precisione del rilevamento dei veicoli.
• 9Interferenze anti-crosstalk.
  • Attraverso l'interruttore di immersione, la frequenza del rilevatore di loop può essere regolata per evitare interferenze di crosstalk causate dall'installazione di due bobine di loop troppo vicine.

Il rilevatore della serie LD-200 può essere configurato per una delle seguenti modalità:

• CH1 Detecting Led:Continuously On: Indica il rilevamento del veicolo.
• Lampeggiando lentamente: indica che il circuito è corto o che il numero di giri dopo il circuito non è sufficiente.
• Lampeggiante veloce: indica che il circuito è aperto o troppi giri dopo il circuito.
• CH2 Detecting Led:Continuously On: Indica il rilevamento del veicolo.
• Lampeggiando lentamente: indica che il circuito è corto o che il numero di giri dopo il circuito non è sufficiente.
• Lampeggiante veloce: indica che il circuito è aperto o troppi giri dopo il circuito.

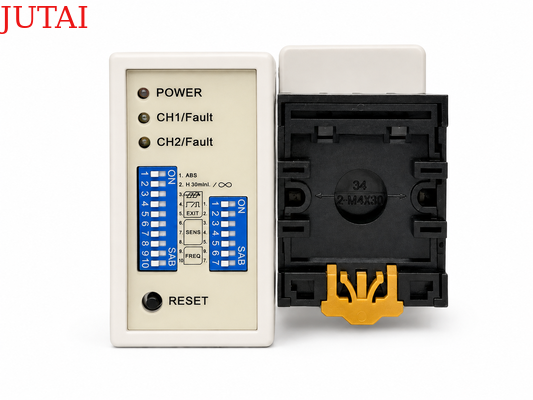

• La sensibilità e la frequenza del circuito possono essere regolate con l'impostazione dell'interruttore a 7 vie e dell'interruttore a 10 vie.
• L'utente può selezionare 8 impostazioni diverse cambiando l'impostazione del pulsante di immersione in diverse modalità come nelle tabelle di impostazione del pulsante di immersione riportate di seguito.8 è il meno sensibile e 0.015 è il più sensibile.
• L'interruttore di immersione 3, 4 e 5 per la selezione della sensibilità CH2, con 0,8 come il più sensibile e 0,015 come il più sensibile.

• (Switch 1) DIP1 e DIP2 Aumento speciale della sensibilità per entrambi i rimorchi (entrambi i canali)

(Switch1=S1) D3,D4,D5 e ((Switch2=S2) D1,D2 Impostazione di funzioni speciali(Modo 1,23, rilevamento direzionale, modalità 4,5,6 in modalità normale, due circuiti di rilevamento sono separati)

(Switch1=S1) D6 & D7 & D8 e (Switch2=S2) D3 & D4 & D5 Impostazione Selezione della sensibilità CH1 e CH2.(Scelte di otto livelli)

(Switch1=S1) D9 & D10 e (Switch2=S2) D6,D7 Frequenza di impostazione (20 K a 100 KHz).

Tasto di ripristino:Nota: L'LD-200 deve essere resettato ogni volta che viene apportata una modifica di impostazione agli interruttori di immersione.

I cerchi sono sigillati con un composto epoxide nero o un mastic di bitume caldo per mescolarsi con la superficie della strada.

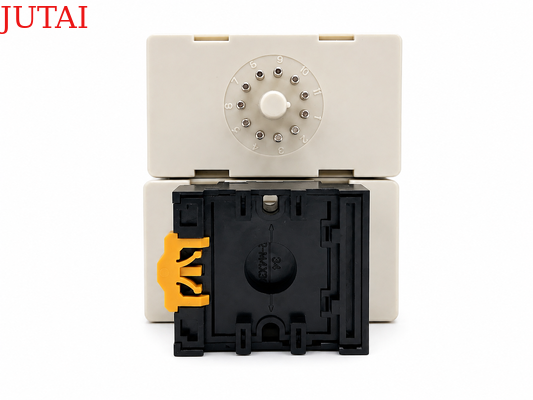

Durante l'installazione, mantenere la presa e la presa del prodotto nella direzione verticale
