• 1. Intervallo di rilevamento 15-2000 μh
  • Il rilevatore di circuito supporta un ampio intervallo di rilevamento da 15 μH a 2000 μH, accogliendo varie dimensioni e configurazioni di circuito per applicazioni versatili in diversi scenari di rilevamento del traffico.L'ampia gamma di rilevamento consente al nostro rilevatore di circuito di rilevare tutti i tipi di veicoli, moto, auto, camion ultra lunghi, autobus e così via.

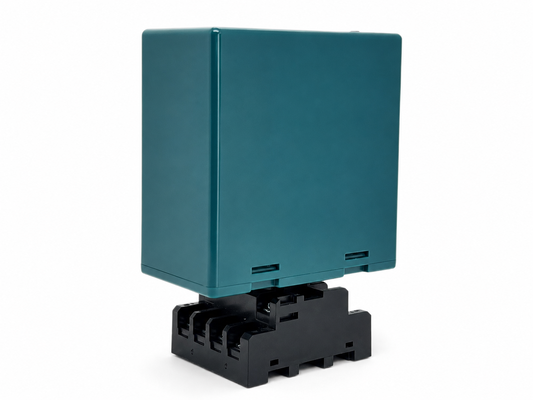

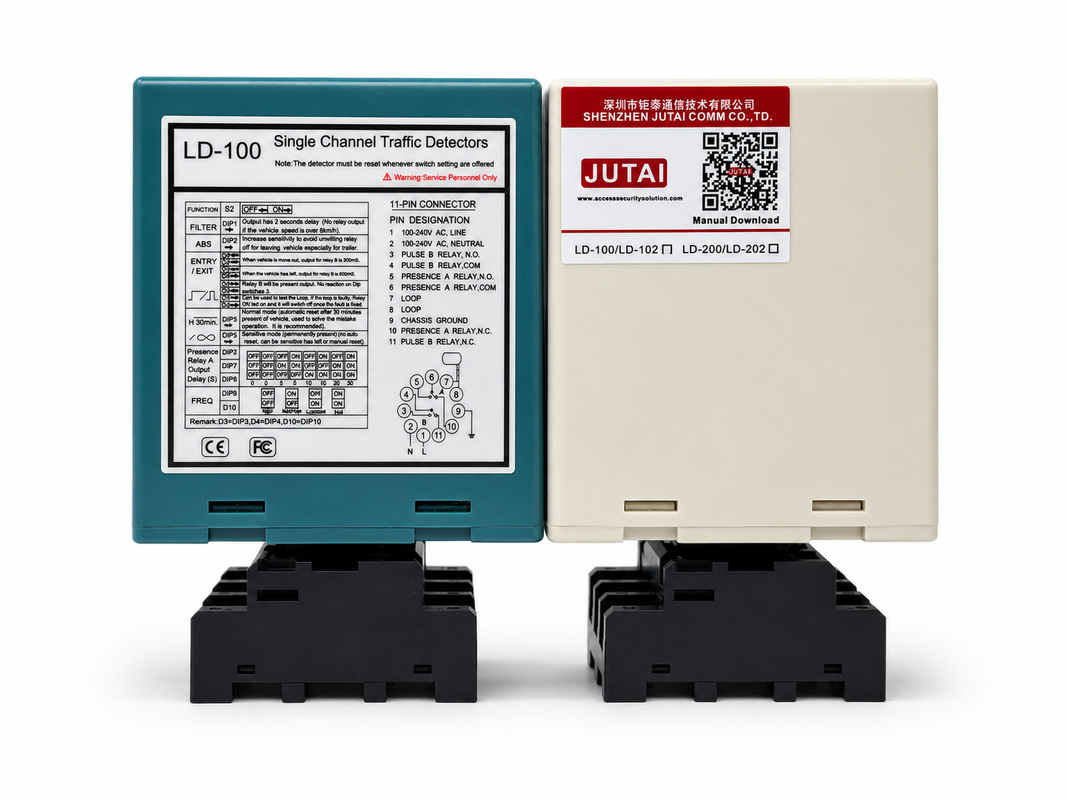

• 2. lato compatto
  • L'alloggiamento compatto e ben progettato combina tutte le esigenze del settore per caratteristiche e funzionalità, consentendo a questo rilevatore di essere integrato in qualsiasi sistema di rilevamento del traffico esistente.
• 3. Capacità di diagnostica LED
  • Le capacità diagnostiche complete consentono una diagnosi accurata dei problemi di circuito e di installazione e mostrano attraverso il LED, garantendo prestazioni ottimali e riducendo i tempi di inattività.
• 4. Orario di presenza selezionabile
  • L'uscita del relè di presenza può essere selezionata per limitare un'uscita di rilevamento a un tempo fisso (più di 30 minuti) mentre un veicolo rimane in circuito, fornendo flessibilità nella gestione del traffico.
• 5. Tempo di presenza del loop
  • L'interferenza tra i rilevatori adiacenti può essere identificata mediante indicazione integrale ed eliminata regolando l'impostazione della frequenza, garantendo un funzionamento affidabile.
• 6Due relè di uscita separati.
  • Relay di presenza A: fornisce uscita di presenza e può essere esteso per 0, 2, 5, 8, 10, 15, 20 o 30 secondi, programmabile con interruttori DIP esterni a 10 vie.
  • Pulse Relay B: programmabile con interruttori DIP esterni a 10 vie, offre presenza, impulso all'entrata, impulso all'uscita o uscita fallita, migliorando la flessibilità di rilevamento.
• 7- Potenziamento automatico della sensibilità (ASB)
  • Questa funzione rileva in modo affidabile le combinazioni di grandi camion e rimorchi e i veicoli a letto alto aumentando automaticamente la sensibilità al massimo al rilevamento del veicolo, garantendo un'identificazione accurata.
• 8- Compensazione automatica per la deriva ambientale
  • i sensori di circuito (o altri sensori) si adattano e si calibrano automaticamente ai cambiamenti delle condizioni ambientali,mantenere l'accuratezza e la stabilità del rilevamento nonostante i vari fattori climatici e ambientali.
• 9. 10 interruttore di immersione
  • La progettazione del passaporto sul guscio rende la regolazione del rilevatore di loop più facile e chiara, il che è molto semplice da usare per gli utenti.Gli utenti possono impostare tutte le funzioni prima e poi installare il rilevatore di loop.
• 10Interferenze anti-crosstalk.
  • Attraverso l'interruttore di immersione, la frequenza del rilevatore di loop può essere regolata per evitare interferenze di crosstalk causate dall'installazione di due bobine di loop troppo vicine.

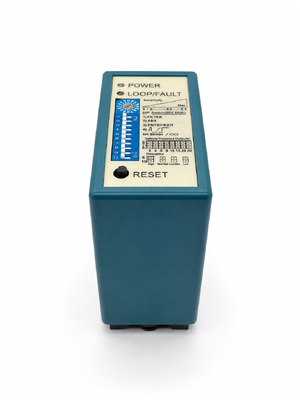

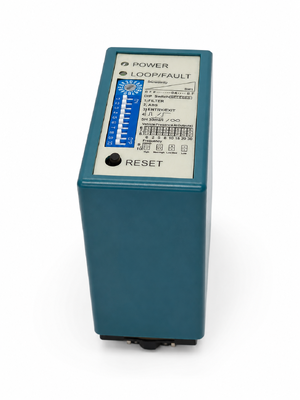

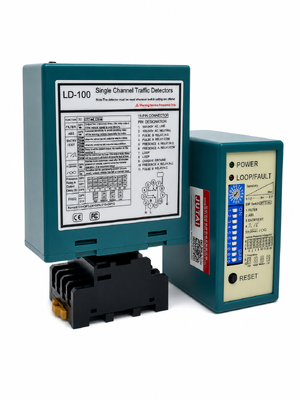

(1)LED di alimentazione: LED di alimentazione ROSSO indica “alimentazione accesa”

• Detezione LED: Continuamente acceso: indica il rilevamento del veicolo.
• Lampeggiando lentamente: indica che il circuito è corto o che il numero di torsioni dopo il circuito non è sufficiente.
• Lampeggiante velocemente: indica che il circuito è aperto o troppi giri dopo il circuito.

• La sensibilità del circuito può essere regolata dal trimpot etichettato “Sensibilità”.L'utente può selezionare 16 diverse impostazioni ruotando il trimpot con 0 è il meno sensibile e F essere il più sensibile.



1. DIP 1 e DIP 2 Impostazione di funzioni speciali

2. DIP 3 e DIP 4 Impostazione del relè B

3. DIP 5 impostazione di ripristino automatico

4. DIP 6 & DIP 7 & DIP 8 Impostazione del relè A ritardo

5. DIP 9 & DIP 10 Frequenza di impostazione (40 K a 100 KHz).

• nell'applicazione, se sono stati installati due o più rilevatori di circuito e circuiti di rilevamento, set one detector to high frequency and the other set to low frequency to minimize the effects of cross-talk between the two systems(The sensing loops and detectors should be positioned at least 2m apart).
• Tasto di ripristino:Nota: LD-100 deve essere ripristinato ogni volta che viene apportata una modifica di impostazione agli interruttori di immersione.

• Installare il rilevatore in un alloggiamento a prova di tempo.
• Il rilevatore deve essere il più vicino possibile al circuito di rilevamento.
• Il rilevatore deve essere sempre installato lontano da forti campi magnetici.
• Evitare di collegare fili ad alta tensione vicino ai rilevatori di circuito.
• Non installare il rilevatore su oggetti vibranti.

• Quando la casella di controllo è installata a meno di 10 metri dal circuito, i fili normali possono essere utilizzati per collegare la casella di controllo al circuito.Non superare i 30 metri di distanza tra la casella di controllo e il circuito.



I cerchi sono sigillati con un composto epoxide nero o un mastic di bitume caldo per mescolarsi con la superficie della strada.
