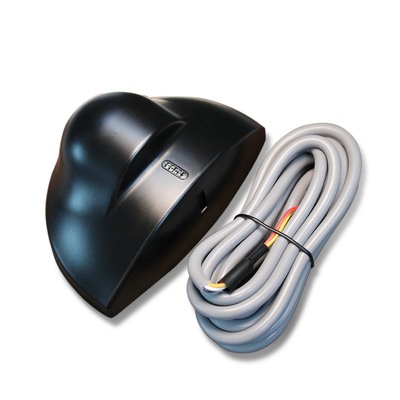

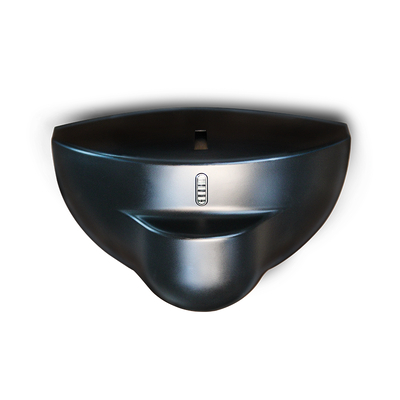

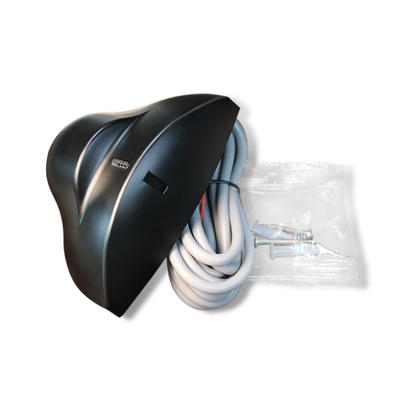

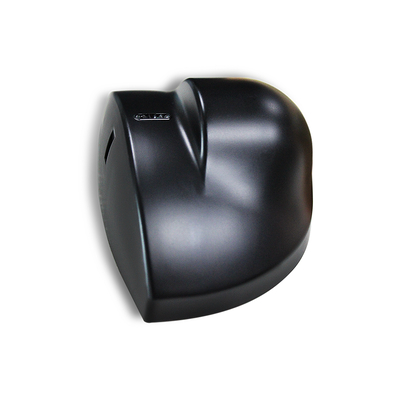

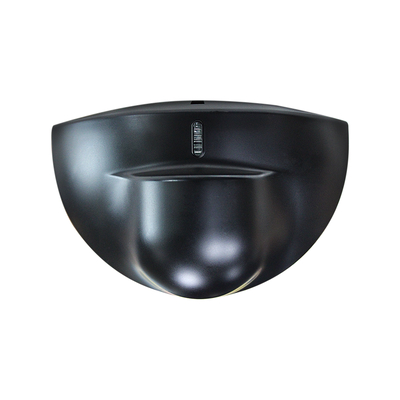

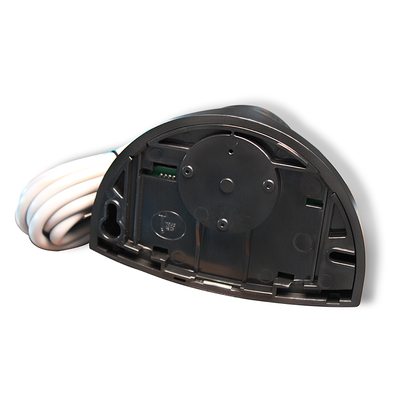

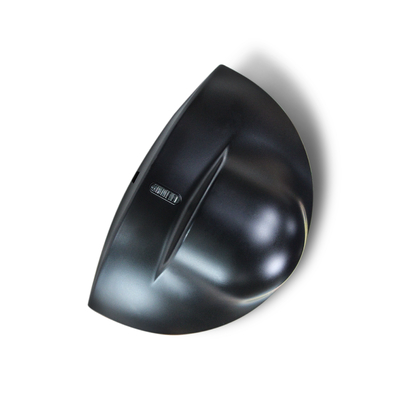

RD24-4S Doppler Detector. Campo di rilevamento largo 4x2m, sensore di movimento ad alta precisione.

Marchio:	JUTAI
Numero di modello:	RD24-4S
MOQ:	100
prezzo:	4-6 USD according to order quantity
Dettagli dell' imballaggio:	CARTONE
Condizioni di pagamento:	T/T, PayPal, Alipay, Western Union

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

SHENZHEN CINA

Certificazione:

Altezza massima di montaggio:

Tecnologia:

Radar Doppler a microonde

Frequenza del trasmettitore:

24.125GHz

Potenza irradiata dal trasmettitore:

<20dBm EIRP

Densità di potenza del trasmettitore:

≤5 mW/cm

Angoli di inclinazione:

0°~90° verticale; -30°~+30° laterale

Campo di rilevamento (montaggio da 2,2 m):

4m(L)×2m(P)

Modalità di rilevamento:

Rilevamento del movimento

Velocità minima rilevabile:

5 cm/s (asse del sensore)

Tensione di alimentazione:

12-24 V CA ±10%; 12-24 V CC +30% / -10%

Frequenza di rete:

50-60Hz

Consumo energetico:

≤2W(VA)

Modalità di uscita:

Cambia l'uscita del tubo

Tempo di uscita del segnale:

1,5 secondi di attesa

Tensione di contatto massima:

42 V CA/CC

Corrente di contatto massima:

1A (resistivo)

Potere di commutazione massimo:

30 W (CC) / 60 VA (CA)

Intervallo di temperature di lavoro:

-20 ℃ ~ +55 ℃

Grado di protezione:

Conformità alle norme:

R&TTE 1999/5/CE; EMC 89/336/CEE

Materiale:

Colore alloggiamento:

Nero/Argento

Dimensioni (W×H×D):

120 mm×80 mm×50 mm

Peso netto:

0.215kg

Lunghezza del cavo:

2,2 m

Capacità di alimentazione:

5000 pezzi al mese

Evidenziare:

Ampio campo di rilevamento del rilevatore Doppler

Sensore di movimento a microonde ad alta precisione

Detettore di movimento a distanza di 4 m × 2 m

Descrizione di prodotto

Rilevatore Doppler RD24-4S | Campo di rilevamento ampio 4m×2m, rilevamento del movimento ad alta precisione

Il rilevatore Doppler RD24-4S è un dispositivo professionale ad alte prestazioni per il rilevamento del movimento, progettato per sistemi di accesso commerciali per impieghi gravosi e porte automatiche, caratterizzato da un ampio campo di rilevamento di 4m×2m e un rilevamento del movimento ad alta precisione leader del settore, che lo rende la scelta migliore per grandi spazi commerciali, hall di uffici, centri commerciali e negozi al dettaglio. Alimentato da una collaudata tecnologia Doppler a microonde da 24,125 GHz, questo rilevatore offre un'ampia portata di rilevamento di 4 metri di larghezza e 2 metri di profondità all'altezza di montaggio standard di 2,2 m, coprendo completamente ampi ingressi commerciali e passaggi con porte scorrevoli in vetro senza zone morte, garantendo che ogni pedone in avvicinamento venga catturato con precisione. Il suo nucleo di rilevamento ad alta precisione eccelle nell'identificare movimenti umani sottili a una velocità minima di 5 cm/s, con un algoritmo intelligente che filtra rigorosamente i falsi allarmi dovuti a vibrazioni ambientali, detriti fluttuanti e movimenti non umani, eliminando frequenti malfunzionamenti delle porte causati da errori di rilevamento.

A differenza dei rilevatori ordinari con campi di rilevamento stretti o instabili, questo modello bilancia un'ampia copertura e un targeting preciso, adattandosi a varie posizioni di installazione e tipi di porte senza calibrazioni ripetute. Racchiuso in un robusto alloggiamento in ABS, offre prestazioni stabili in ambienti elettromagnetici complessi, resiste all'usura quotidiana e soddisfa le certificazioni internazionali R&TTE ed EMC per un funzionamento sicuro e privo di interferenze. Con compatibilità plug-and-play e uscita del segnale costante, si integra perfettamente con i principali sistemi di controllo delle porte automatiche, senza richiedere configurazioni complesse. Combinando un generoso campo di rilevamento ampio e un'altissima precisione, questo rilevatore Doppler rappresenta una soluzione affidabile e duratura per le esigenze di rilevamento del movimento di livello commerciale.

RD24-4S Doppler Detector. Campo di rilevamento largo 4x2m, sensore di movimento ad alta precisione. 0

Punti salienti del prodotto

Frequenza principale a microonde da 24,125 GHz per un rilevamento del movimento stabile (≥5cm/s)
Ampio campo di rilevamento: 4m(L)*2m(P) ad un'altezza di montaggio di 2,2m
Regolazione flessibile dell'angolo: inclinazione verticale 0°~90° / laterale -30°~+30°
Ampia alimentazione: 12-24V AC/DC a basso consumo energetico (≤2W)
Protezione IP54 e temperatura di lavoro -20°C~+55°C per uso interno/esterno semi-chiuso
Facile installazione e regolazione con dimensioni compatte, potenziometro di sensibilità e chiara indicazione di stato a LED
Uscita affidabile: mantenimento del segnale di 1,5s, tensione di contatto massima 42V AC/DC, corrente resistiva 1A

Specifiche tecniche

Parametro	Specifiche
Tecnologia	Radar Doppler a microonde
Frequenza trasmettitore	24,125 GHz
Potenza irradiata dal trasmettitore	<20 dBm EIRP
Densità di potenza del trasmettitore	≤5mW/cm
Altezza massima di montaggio	3m
Angoli di inclinazione	0°~90° verticale; -30°~+30° laterale
Campo di rilevamento (montaggio a 2,2m)	4m(L)*2m(P)
Modalità di rilevamento	Rilevamento del movimento
Velocità minima rilevabile	5cm/s (asse del sensore)
Tensione di alimentazione	12-24V AC ±10%; 12-24V DC +30% / -10%
Frequenza di rete	50-60Hz
Consumo energetico	≤2W(VA)
Modalità di uscita	Uscita a tubo di commutazione
Tempo di uscita del segnale	Mantenimento di 1,5s
Tensione di contatto massima	42V AC/DC
Corrente di contatto massima	1A (resistiva)
Potenza di commutazione massima	30W(DC) / 60VA(AC)
Intervallo di temperatura di lavoro	-20°C ~ +55°C
Grado di protezione	IP54
Conformità normativa	R&TTE 1999/5/CE; EMC 89/336/CEE
Materiale	ABS
Colore alloggiamento	Nero/Argento
Dimensioni (LAP)	120mm80mm50mm
Peso netto	0,215 kg
Lunghezza cavo	2,2m

Guida all'installazione e alla regolazione

Le prestazioni del sensore sono strettamente correlate a una corretta installazione e regolazione. Funzionamento semplice senza necessità di strumenti professionali:

Requisiti di montaggio

Evitare posizioni soggette a vibrazioni, prossimità a lampade al neon e occlusioni del sensore; non toccare le parti elettroniche interne durante l'installazione.

Regolazione della sensibilità

Ruotare il potenziometro di sensibilità delicatamente e lentamente; il valore di sensibilità determina la dimensione del campo di rilevamento (regolare a 1/2 o superiore per una distanza di rilevamento breve).

Regolazione dell'angolo

Angolo laterale dell'antenna planare = posizione del campo di rilevamento; angolo verticale = profondità del campo di rilevamento; impostare l'angolo del modulo a microonde a ≥45° per un rilevamento ottimale.

Controllo dello stato

Il LED lampeggia dopo l'accensione (standby normale); il LED si accende continuamente quando viene rilevato un bersaglio in movimento (trigger di rilevamento).

Guida alla risoluzione dei problemi

Fenomeno del guasto	Cause probabili	Azione correttiva
La porta non si apre e il LED è spento	Sensore spento	Controllare il collegamento del cablaggio e la validità dell'alimentazione
La porta si apre/chiude costantemente	Il sensore rileva vibrazioni/movimenti della porta; fonte di interferenza nel campo di rilevamento	Fissare saldamente il sensore; aumentare l'angolo di inclinazione/ridurre la sensibilità; rimuovere le fonti di interferenza nel campo di rilevamento
La distanza di rilevamento è troppo ravvicinata	Bassa sensibilità; angolo del modulo a microonde <45°; sensore bloccato	Regolare il potenziometro di sensibilità a 1/2 o superiore; impostare l'angolo del modulo a ≥45°; rimuovere gli oggetti occludenti

Scenari applicativi

L'RD24-4S è un sensore di rilevamento del movimento multi-scenario con elevata adattabilità, applicabile principalmente a:

Sistemi di porte automatiche: Porte scorrevoli, porte a battente, porte a induzione in vetro (edifici commerciali, centri commerciali, edifici per uffici)
Sicurezza e monitoraggio: Rilevamento della sicurezza perimetrale, induzione del movimento umano interno (residenziale, fabbrica, magazzino)
Automazione industriale: Rilevamento del movimento del nastro trasportatore, induzione di avvio/arresto dell'attrezzatura (linee di produzione industriale leggera)
Edifici intelligenti: Induzione dell'illuminazione intelligente, induzione dell'aria condizionata (aree pubbliche come corridoi ed ascensori)

Tecnologie principali

Sensore radar Doppler a microonde Sensore radar da 24,125 GHz Rilevatore di movimento per porte automatiche Sensore di rilevamento ad ampio campo Sensore di movimento IP54
