RD24-4S Radar a microonde a 24,125 GHz.

Marchio:	JUTAI
Numero di modello:	RD24-4S
MOQ:	100
prezzo:	4-6 USD according to order quantity
Dettagli dell' imballaggio:	CARTONE
Condizioni di pagamento:	T/T, PayPal, Alipay, Western Union

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

SHENZHEN CINA

Certificazione:

Altezza massima di montaggio:

Tecnologia:

Radar Doppler a microonde

Frequenza del trasmettitore:

24.125GHz

Potenza irradiata dal trasmettitore:

<20dBm EIRP

Densità di potenza del trasmettitore:

≤5 mW/cm

Angoli di inclinazione:

0°~90° verticale; -30°~+30° laterale

Campo di rilevamento (montaggio da 2,2 m):

4m(L)×2m(P)

Modalità di rilevamento:

Rilevamento del movimento

Velocità minima rilevabile:

5 cm/s (asse del sensore)

Tensione di alimentazione:

12-24 V CA ±10%; 12-24 V CC +30% / -10%

Frequenza di rete:

50-60Hz

Consumo energetico:

≤2W(VA)

Modalità di uscita:

Cambia l'uscita del tubo

Tempo di uscita del segnale:

1,5 secondi di attesa

Tensione di contatto massima:

42 V CA/CC

Corrente di contatto massima:

1A (resistivo)

Potere di commutazione massimo:

30 W (CC) / 60 VA (CA)

Intervallo di temperature di lavoro:

-20 ℃ ~ +55 ℃

Grado di protezione:

Conformità alle norme:

R&TTE 1999/5/CE; EMC 89/336/CEE

Materiale:

Colore alloggiamento:

Nero/Argento

Dimensioni (W×H×D):

120 mm×80 mm×50 mm

Peso netto:

0.215kg

Lunghezza del cavo:

2,2 m

Capacità di alimentazione:

5000 pezzi al mese

Evidenziare:

24Sensore radar a microonde a.125 GHz

sensore di movimento a microonde senza ciechi

sensore radar a microonde facile da installare

Descrizione di prodotto

Sensore per porte in vetro RD24-4S | Basso consumo ≤2W | Angolo di inclinazione regolabile

Il radar a microonde RD24-4S da 24.125 GHz è una soluzione versatile e incentrata sull'utente per il rilevamento del movimento, progettata per l'automazione universale delle porte e il controllo degli accessi commerciali, distinguendosi per un affidabile rilevamento senza punti ciechi e un'installazione veramente semplice per ottimizzare la configurazione e migliorare le prestazioni quotidiane. Alimentato da un'avanzata tecnologia Doppler a microonde da 24.125 GHz, questo radar è progettato per eliminare completamente le zone morte di rilevamento, coprendo l'intero percorso di ingresso di porte automatiche, porte commerciali e porte scorrevoli in vetro con una copertura del segnale costante e uniforme. Cattura accuratamente il movimento dei pedoni a ≥5 cm/s senza punti ciechi o attivazioni mancate, anche in scenari di montaggio angolare o ad alta installazione, garantendo un funzionamento fluido e ininterrotto delle porte per centri commerciali ad alto traffico, uffici e spazi commerciali.

Ciò che distingue questo modello è il suo design di installazione senza problemi, creato per evitare strumenti complessi e debug professionali: viene fornito con un cavo pre-cablato da 2,2 m per la connessione diretta ai sistemi di controllo delle porte standard, e il suo alloggiamento compatto e leggero in ABS supporta il montaggio rapido a vista su telai di porte, pareti o soffitti con hardware di base. Non è necessaria alcuna calibrazione complicata, rendendolo perfetto sia per rapidi aggiornamenti commerciali che per nuovi progetti di porte. Costruito con componenti interni durevoli, funziona stabilmente con un basso consumo energetico, resiste a lievi interferenze ambientali e conformi agli standard internazionali R&TTE ed EMC per un uso sicuro e a lungo termine. Privo di parti ingombranti o cablaggi complicati, questo radar a microonde senza punti ciechi combina un affidabile rilevamento a copertura totale e un'installazione ultra-semplice, rendendolo la scelta ideale plug-and-play per diverse esigenze di automazione delle porte senza complicazioni di installazione aggiuntive.

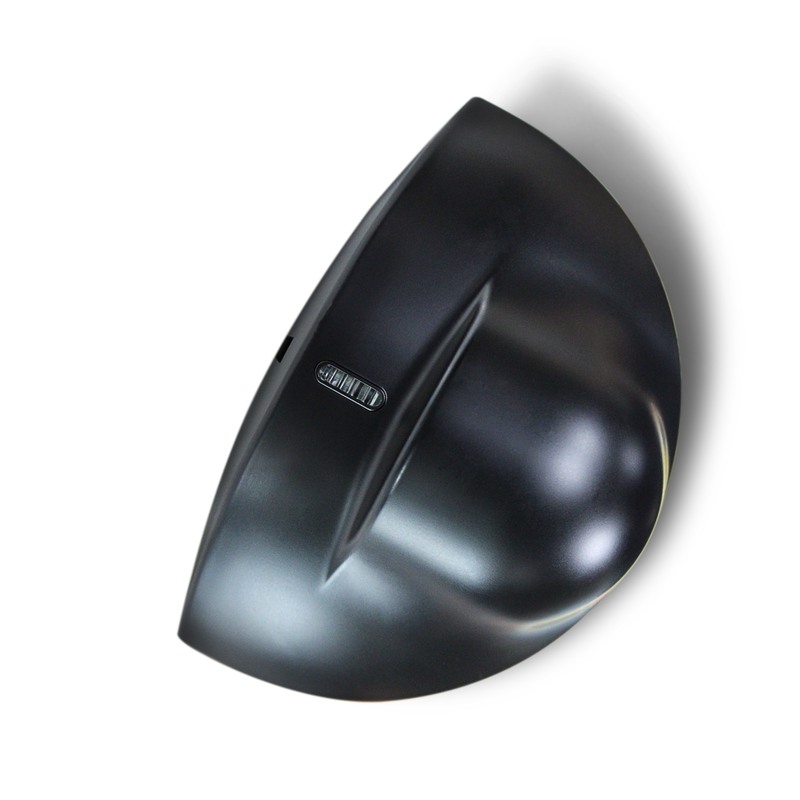

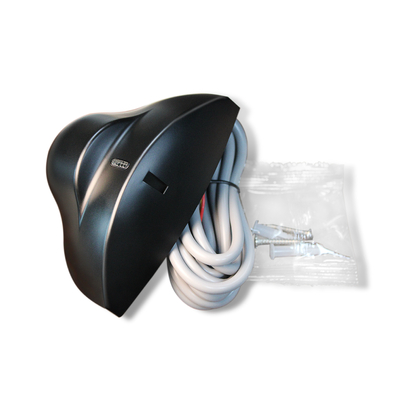

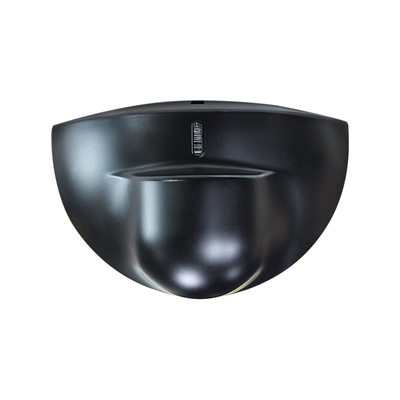

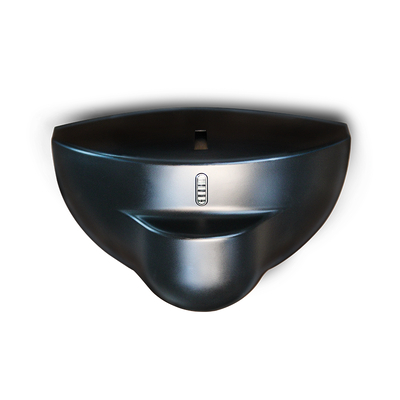

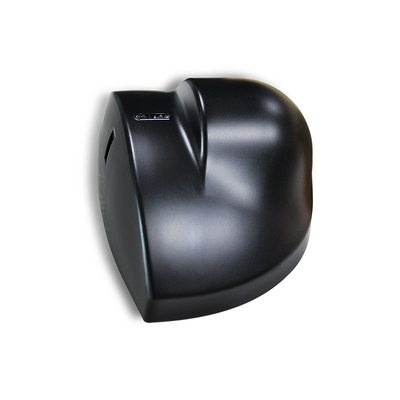

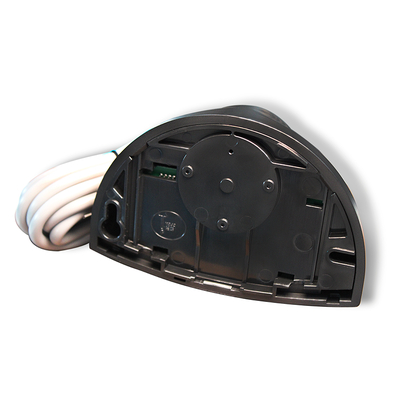

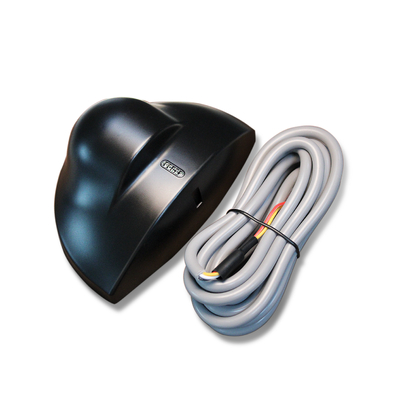

RD24-4S Radar a microonde a 24,125 GHz. 0

RD24-4S Radar a microonde a 24,125 GHz. 1

Punti salienti del prodotto

Frequenza microonde mainstream da 24.125 GHz per un rilevamento del movimento stabile (≥5 cm/s)
Ampio campo di rilevamento: 4 m (L) * 2 m (P) ad un'altezza di montaggio di 2,2 m
Regolazione flessibile dell'angolo: 0°~90° verticale / -30°~+30° laterale
Ampia alimentazione di tensione: 12-24 V AC/DC con basso consumo energetico (≤2W)
Protezione IP54 e temperatura di lavoro -20°C~+55°C per uso interno/esterno semi-chiuso
Facile installazione e regolazione con dimensioni compatte, potenziometro di sensibilità e chiara indicazione di stato a LED
Uscita affidabile: mantenimento del segnale di 1,5 s, tensione di contatto massima 42 V AC/DC, corrente resistiva 1 A

Specifiche tecniche

Parametro	Specifiche
Tecnologia	Radar Doppler a microonde
Frequenza trasmettitore	24.125 GHz
Potenza irradiata trasmettitore	<20 dBm EIRP
Densità di potenza trasmettitore	≤5mW/cm
Altezza massima di montaggio	3m
Angoli di inclinazione	0°~90° verticale; -30°~+30° laterale
Campo di rilevamento (montaggio a 2,2 m)	4m(L)*2m(P)
Modalità di rilevamento	Rilevamento del movimento
Velocità minima rilevabile	5 cm/s (asse sensore)
Tensione di alimentazione	12-24V AC ±10%; 12-24V DC +30% / -10%
Frequenza di rete	50-60Hz
Consumo energetico	≤2W(VA)
Modalità di uscita	Uscita a tubo di commutazione
Tempo di uscita del segnale	Mantenimento di 1,5 s
Tensione di contatto massima	42V AC/DC
Corrente di contatto massima	1A (resistiva)
Potenza di commutazione massima	30W(DC) / 60VA(AC)
Intervallo di temperatura di lavoro	-20°C ~ +55°C
Grado di protezione	IP54
Conformità normativa	R&TTE 1999/5/CE; EMC 89/336/CEE
Materiale	ABS
Colore alloggiamento	Nero/Argento
Dimensioni (LAP)	120mm80mm50mm
Peso netto	0.215kg
Lunghezza cavo	2.2m

Guida all'installazione e alla regolazione

Le prestazioni del sensore sono strettamente correlate a una corretta installazione e regolazione. Funzionamento semplice senza necessità di strumenti professionali:

Requisiti di montaggio

Evitare posizioni vibranti, prossimità di lampade al neon e occlusioni del sensore; non toccare le parti elettroniche interne durante l'installazione.

Regolazione della sensibilità

Ruotare il potenziometro di sensibilità delicatamente e lentamente; il valore di sensibilità determina la dimensione del campo di rilevamento (regolare a 1/2 o superiore per una breve distanza di rilevamento).

Regolazione dell'angolo

Angolo laterale dell'antenna planare = posizione del campo di rilevamento; angolo verticale = profondità del campo di rilevamento; impostare l'angolo del modulo a microonde a ≥45° per un rilevamento ottimale.

Controllo dello stato

Il LED lampeggia dopo l'accensione (standby normale); il LED si accende continuamente quando viene rilevato un bersaglio in movimento (trigger di rilevamento).

Guida alla risoluzione dei problemi

Fenomeno del guasto	Cause probabili	Azione correttiva
La porta non si apre e il LED non si accende	Sensore spento	Controllare il collegamento del cablaggio e la validità dell'alimentazione
La porta si apre/chiude costantemente	Il sensore rileva vibrazioni/movimenti della porta; sorgente di interferenza nel raggio di rilevamento	Fissare saldamente il sensore; aumentare l'angolo di inclinazione/ridurre la sensibilità; rimuovere le sorgenti di interferenza nel campo di rilevamento
La distanza di rilevamento è troppo ravvicinata	Bassa sensibilità; angolo del modulo a microonde <45°; sensore bloccato	Regolare il potenziometro di sensibilità a 1/2 o superiore; impostare l'angolo del modulo a ≥45°; rimuovere gli oggetti occludenti

Scenari applicativi

L'RD24-4S è un sensore di rilevamento del movimento multi-scenario con elevata adattabilità, applicabile principalmente a:

Sistemi di porte automatiche: Porte scorrevoli, porte a battente, porte a induzione in vetro (edifici commerciali, centri commerciali, uffici)
Sicurezza e monitoraggio: Rilevamento di sicurezza perimetrale, induzione di movimento umano interno (residenziale, fabbrica, magazzino)
Automazione industriale: Rilevamento del movimento del nastro trasportatore, induzione di avvio/arresto dell'attrezzatura (linee di produzione leggere)
Edifici intelligenti: Induzione di illuminazione intelligente, induzione di aria condizionata (aree pubbliche come corridoi e ascensori)

Tecnologie principali

Sensore radar Doppler a microonde Sensore radar da 24.125 GHz Rilevatore di movimento per porte automatiche Sensore di rilevamento ad ampio campo Sensore di movimento IP54
