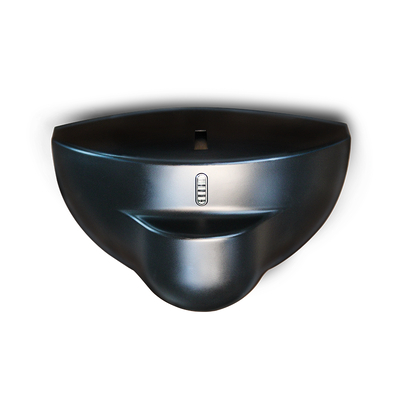

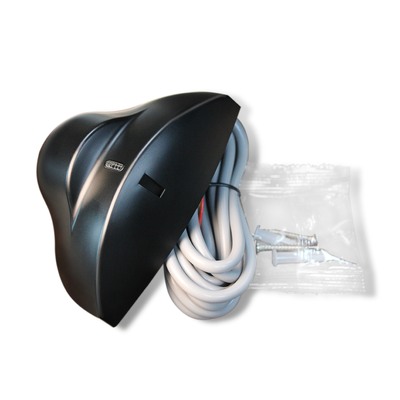

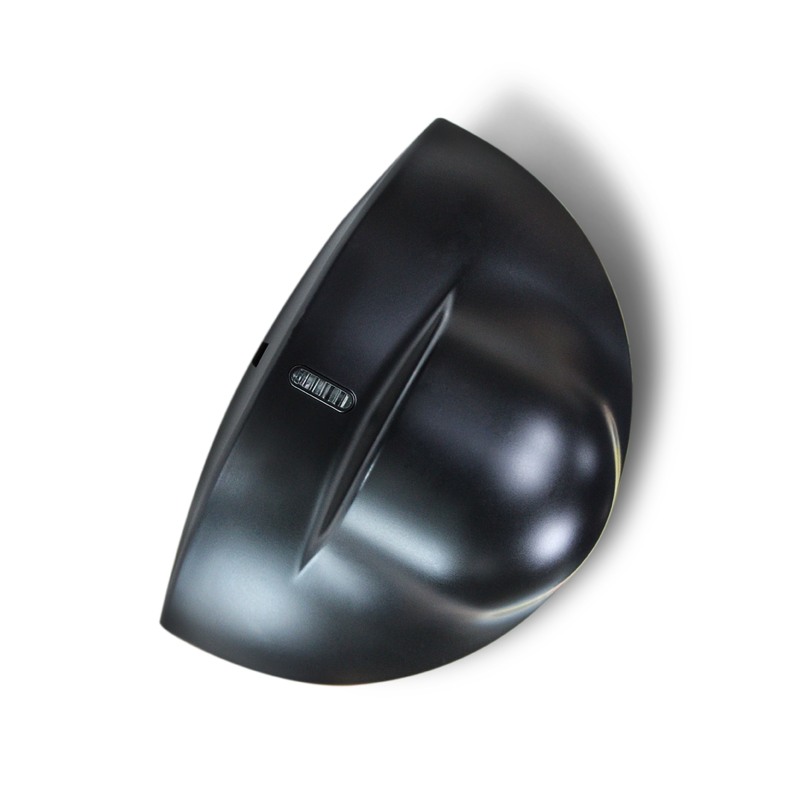

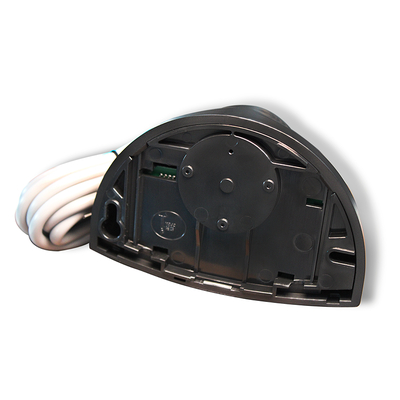

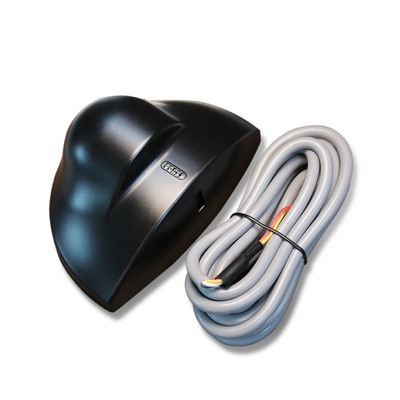

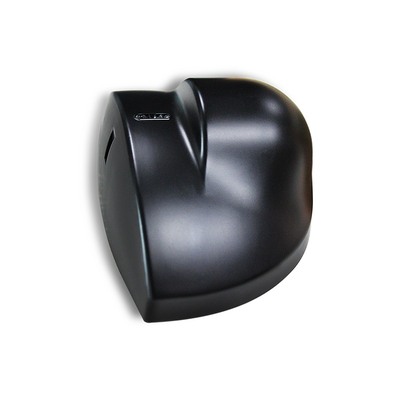

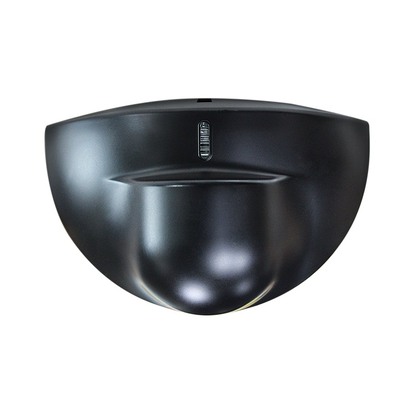

Radar a microonde. RD24-4S. Facile installazione.

Marchio:	JUTAI
Numero di modello:	RD24-4
MOQ:	100
prezzo:	4-6 USD according to order quantity
Dettagli dell' imballaggio:	CARTONE
Condizioni di pagamento:	T/T, PayPal, Alipay, Western Union

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

SHENZHEN CINA

Certificazione:

Tecnologia:

Radar Doppler a microonde

Frequenza del trasmettitore:

24.125GHz

Potenza irradiata dal trasmettitore:

<20dBm EIRP

Densità di potenza del trasmettitore:

≤5 mW/cm

Altezza massima di montaggio:

Angoli di inclinazione:

0°~90° verticale; -30°~+30° laterale

Campo di rilevamento (montaggio da 2,2 m):

4m(L)×2m(P)

Modalità di rilevamento:

Rilevamento del movimento

Velocità minima rilevabile:

5 cm/s (asse del sensore)

Tensione di alimentazione:

12-24 V CA ±10%; 12-24 V CC +30% / -10%

Frequenza di rete:

50-60Hz

Consumo energetico:

≤2W(VA)

Modalità di uscita:

Cambia l'uscita del tubo

Tempo di uscita del segnale:

1,5 secondi di attesa

Tensione di contatto massima:

42 V CA/CC

Corrente di contatto massima:

1A (resistivo)

Potere di commutazione massimo:

30 W (CC) / 60 VA (CA)

Intervallo di temperature di lavoro:

-20 ℃ ~ +55 ℃

Grado di protezione:

Conformità alle norme:

R&TTE 1999/5/CE; EMC 89/336/CEE

Materiale:

Colore alloggiamento:

Nero/Argento

Dimensioni (W×H×D):

120 mm×80 mm×50 mm

Peso netto:

0.215kg

Lunghezza del cavo:

2,2 m

Capacità di alimentazione:

5000 pezzi al mese

Evidenziare:

sensore di movimento a microonde con risposta rapida

radar a microonde resistente alla temperatura

facile installazione del sensore RD24-4S

Descrizione di prodotto

Radar a microonde. RD24-4S. Facile installazione.

Questo radar a microonde RD24-4S si distingue come una soluzione versatile di rilevamento del movimento per tutti i sistemi di accesso alle porte, progettato coninstallazione senza sforzo, robustoresistenza alla temperaturae ultrarisposta rapida- tre punti di forza che lo rendono la scelta migliore per ambienti commerciali, al dettaglio e industriali.la sua capacità di risposta rapida rileva immediatamente obiettivi di movimento validi che si muovono a ≥ 5 cm/s lungo l'asse del sensore, fornendo segnali di attivazione in tempo reale per porte automatiche, porte scorrevoli in vetro e ingressi commerciali, eliminando il ritardo e garantendo un accesso agevole e tempestivo per il traffico di passeggeri.Non è necessario alcun cablaggio complesso o attrezzature professionali per la sua facile installazione: la custodia ABS compatta (120×80×50 mm) e la struttura leggera da 0,215 kg consentono il montaggio diretto in superficie, il cavo pre-cablato di 2,2 m si adatta alle interfacce JST e relè,e l'indicatore di stato LED intuitivo e il potenziometro di sensibilità regolabile in modo delicato semplificano la taratura in un solo passaggio subito dopo il montaggio.

Ciò che eleva ulteriormente questo radar è la sua eccezionale resistenza alle temperature, operando in modo stabile in una gamma estrema da -20°C a +55°C.Funzionano in modo affidabile in inverno freddo all'aperto, ingressi coperti e caldo in estate, spazi commerciali interni senza deviazione del segnale o calo delle prestazioni, la sua adattabilità all'ambiente supera di gran lunga quella dei normali sensori.garantire la durata a lungo termine in condizioni di lavoro difficili. Con un basso consumo di energia (≤2W) e ampia compatibilità di 12-24V di tensione AC/DC, si integra perfettamente nelle impostazioni di alimentazione esistenti senza adattatori aggiuntivi.Conforme alle norme internazionali R&TTE e EMC, questo radar a microonde RD24-4S combina una facile configurazione, adattabilità a tutte le temperature e una rapida risposta al movimento, rendendolo un plug-and-play,soluzione di rilevamento del movimento a bassa manutenzione per diverse esigenze di automazione delle porte.

Radar a microonde. RD24-4S. Facile installazione. 0

Caratteristiche del prodotto

24.125GHz frequenza di microonde principale per il rilevamento del movimento stabile (≥ 5 cm/s)
Ampio campo di rilevamento: 4 m ((W) * 2 m ((D) a 2,2 m di altezza di montaggio
Regolazione flessibile dell'angolo: 0°~90° verticale / -30°~+30° di inclinazione laterale
Fornitura a larga tensione: 12-24V AC/DC con basso consumo energetico (≤2W)
Protezione IP54 & temperatura di lavoro -20°C~+55°C per uso interno/esterno semi-chiuso
Facile installazione e regolazione con dimensioni compatte, potenziometro di sensibilità e istante di stato LED chiaro
Uscita affidabile: tenuta del segnale di 1,5 s, 42 V di tensione di contatto AC/DC massima, corrente resistiva di 1 A

Specifiche tecniche

Parametro	Specificità
Tecnologia	Radar Doppler a microonde
Frequenza del trasmettitore	24.125 GHz
Potenza irradiata dal trasmettitore	< 20 dBm EIRP
Densità di potenza del trasmettitore	≤ 5 mW/cm
Altezza massima di montaggio	3 metri
Angoli di inclinazione	0°~90° verticale; -30°~+30° laterale
Campo di rilevamento (montaggio di 2,2 m)	4m ((W) * 2m ((D)
Modalità di rilevamento	Detezione del movimento
Velocità minima rilevabile	5 cm/s (asse del sensore)
Tensione di alimentazione	12-24V AC ±10%; 12-24V DC +30% / -10%
Frequenza principale	50 - 60 Hz
Consumo di energia	≤ 2W (VA)
Modalità di uscita	Uscita del tubo di commutazione
Tempo di uscita del segnale	1.5s tenuta
Tensione di contatto massima	42V AC/DC
Corrente di contatto massima	1A (resistenza)
Potenza di commutazione massima	30W (DC) / 60VA (AC)
Intervallo di temperatura di funzionamento	-20°C ~ +55°C
Grado di protezione	Protezione IP54
Conformità alla norma	R&TTE 1999/5/CE; EMC 89/336/CEE
Materiale	ABS
Colore dell'alloggiamento	Nero/argento
Dimensioni (WHD)	120 mm80 mm50 mm
Peso netto	0.215kg
Lunghezza del cavo	2.2m

Guida all'installazione e all'adeguamento

Le prestazioni del sensore sono strettamente correlate alla corretta installazione e regolazione.

Requisiti crescenti

Evitare posizioni di vibrazione, prossimità della lampada al neon e occlusione del sensore; non toccare i componenti elettronici interni durante l'installazione.

Aggiustamento della sensibilità

Ruotare il potenziometro di sensibilità con delicatezza e lentamente; il valore di sensibilità determina la dimensione del campo di rilevamento (adattato a 1/2 o più per una breve distanza di rilevamento).

Regolazione dell'angolo

L'angolo laterale dell'antenna piana = posizione del campo di rilevamento; l'angolo verticale = profondità del campo di rilevamento; impostare l'angolo del modulo a microonde a ≥ 45° per un rilevamento ottimale.

Controllo dello stato

Il LED lampeggia dopo l'accensione (standby normale); il LED si accende continuamente quando viene rilevato un bersaglio in movimento (trigger di rilevamento).

Guida alla risoluzione dei problemi

Fenomeno della colpa	Probabili cause	Azione correttiva
Porta non si apre e LED senza luce	Disattivato il sensore	Controllare la validità della connessione del cablaggio e dell'alimentazione
Porta aperta/chiusa costantemente	Sensore rileva vibrazione/movimento della porta; sorgente di interferenza nel campo di rilevamento	Fissare saldamente il sensore; aumentare l'angolo di inclinazione/ridurre la sensibilità; rimuovere le fonti di interferenza nel campo di rilevamento
La distanza di rilevamento è troppo vicina.	Bassa sensibilità; angolo del modulo a microonde < 45°; blocco del sensore	Regolare il potenziometro di sensibilità a 1/2 o più; impostare l'angolo del modulo a ≥ 45°; rimuovere gli oggetti che lo occludono

Scenari di applicazione

Il RD24-4S è un sensore di rilevamento del movimento multi-scenario con elevata adattabilità, applicabile principalmente a:

Sistemi di porta automatici:Porte scorrevoli, porte a dondolo, porte ad induzione in vetro (edifici commerciali, centri commerciali, edifici per uffici)
Sicurezza e monitoraggio:Detezione della sicurezza del perimetro, induzione del movimento umano al chiuso (residenziale, fabbrica, magazzino)
Automazione industriale:Determinazione del movimento a nastro trasportatore, induzione di avvio/arresto delle apparecchiature (linee di produzione dell'industria leggera)
Edificio intelligente:Induzione di illuminazione intelligente, aria condizionata (zone pubbliche come corridoi e ascensori)

Tecnologie di base

Sensore radar Doppler a microonde 24Sensore radar a.125 GHz Detettore di movimento automatico della porta Sensore di rilevamento a campo ampio Sensore di movimento IP54
