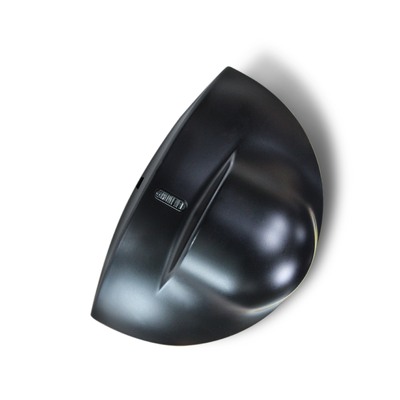

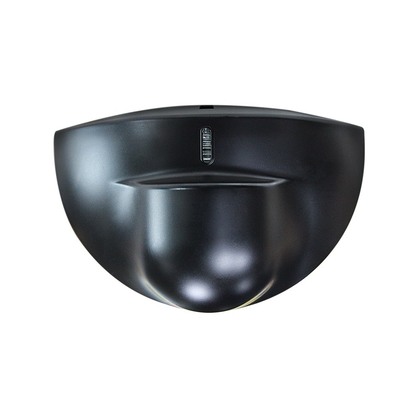

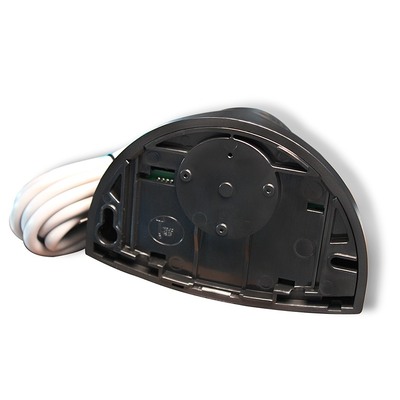

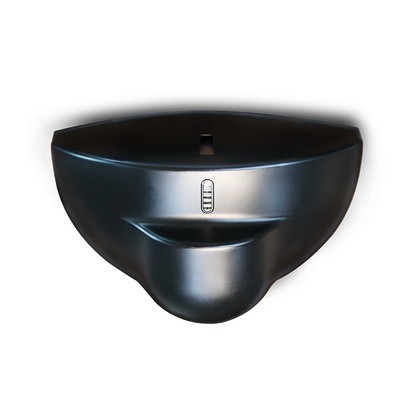

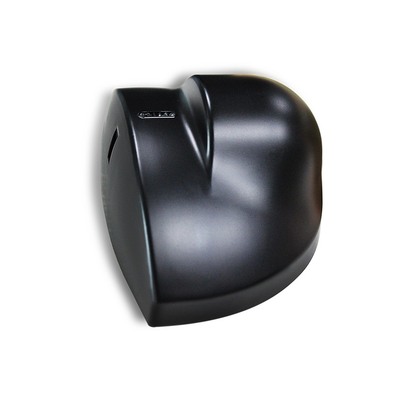

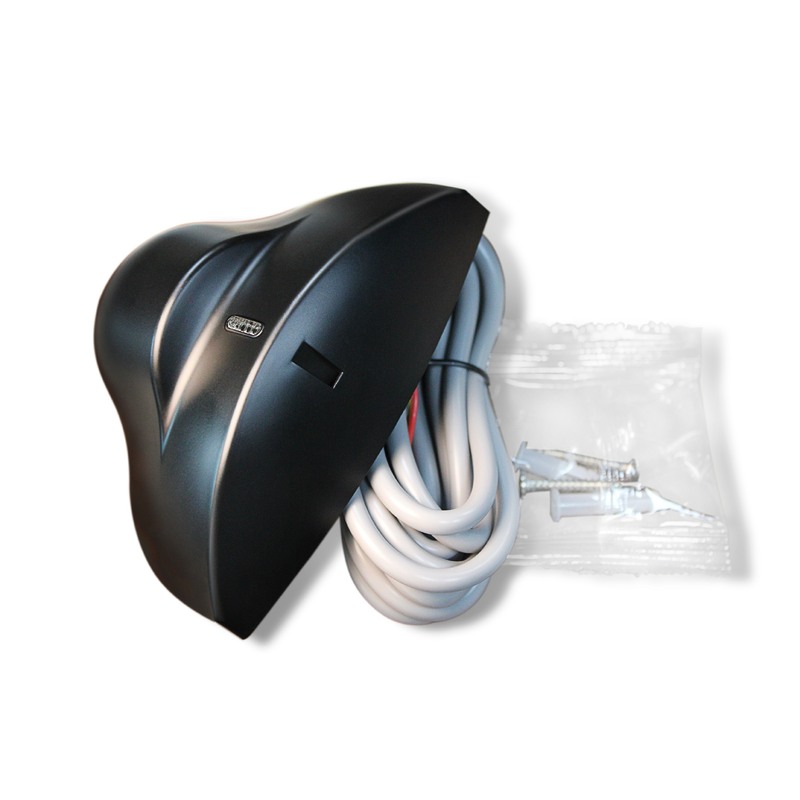

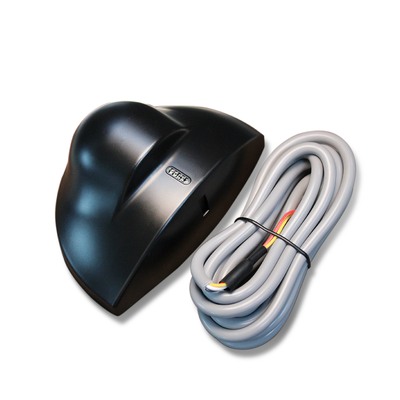

Sensore per porta scorrevole in vetro 24.125GHz | Antenna Planare | Rilevamento senza abbagliamento

Marchio:	JUTAI
Numero di modello:	RD24-4
MOQ:	100
prezzo:	4-6 USD according to order quantity
Dettagli dell' imballaggio:	CARTONE
Condizioni di pagamento:	T/T, PayPal, Alipay, Western Union

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

SHENZHEN CINA

Certificazione:

Tecnologia:

Radar Doppler a microonde

Frequenza del trasmettitore:

24.125GHz

Potenza irradiata dal trasmettitore:

<20dBm EIRP

Densità di potenza del trasmettitore:

≤5 mW/cm

Altezza massima di montaggio:

Angoli di inclinazione:

0°~90° verticale; -30°~+30° laterale

Campo di rilevamento (montaggio da 2,2 m):

4m(L)×2m(P)

Modalità di rilevamento:

Rilevamento del movimento

Velocità minima rilevabile:

5 cm/s (asse del sensore)

Tensione di alimentazione:

12-24 V CA ±10%; 12-24 V CC +30% / -10%

Frequenza di rete:

50-60Hz

Consumo energetico:

≤2W(VA)

Modalità di uscita:

Cambia l'uscita del tubo

Tempo di uscita del segnale:

1,5 secondi di attesa

Tensione di contatto massima:

42 V CA/CC

Corrente di contatto massima:

1A (resistivo)

Potere di commutazione massimo:

30 W (CC) / 60 VA (CA)

Intervallo di temperature di lavoro:

-20 ℃ ~ +55 ℃

Grado di protezione:

Conformità alle norme:

R&TTE 1999/5/CE; EMC 89/336/CEE

Materiale:

Colore alloggiamento:

Nero/Argento

Dimensioni (W×H×D):

120 mm×80 mm×50 mm

Peso netto:

0.215kg

Lunghezza del cavo:

2,2 m

Capacità di alimentazione:

5000 pezzi al mese

Evidenziare:

sensore di movimento della porta scorrevole in vetro

Sensore a microonde da 24.125GHz

Sensore con antenna planare senza abbagliamento

Descrizione di prodotto

Sensore di porta scorrevole in vetro 24.125GHz Antenna piana Detezione senza ciechi

Questo sensore di porta scorrevole di vetro a 24,125 GHz è una soluzione di rilevamento del movimento progettata con precisione per sistemi di porte scorrevoli di vetro,dotato di un'antenna planare ad alte prestazioni e di un avanzato rilevamento senza ciechi per una rilevazione senza soluzione di continuità, un funzionamento affidabile negli ingressi commerciali e residenziali. creating a tailored detection field that aligns perfectly with the movement path of sliding glass doors—eliminating blind spots and ensuring accurate capture of human motion from all typical entry anglesCiò che distingue questo sensore è la sua tecnologia di rilevamento senza ciechi, che filtra i falsi trigger dai riflessi del vetro, dalla luce ambiente,e disturbi ambientali minori, impedendo al sensore di essere "accecato" dalle porte scorrevoli in vetro e assicurando che solo il movimento intenzionale inizia una risposta.

Ottimizzato per l'uso di porte scorrevoli in vetro, il sensore offre prestazioni costanti con una velocità minima rilevabile di 5 cm/s, in linea con il movimento naturale delle persone che si avvicinano agli ingressi,e il suo alloggiamento ABS compatto si monta in modo discreto sui telai delle porte o sulle pareti adiacenti senza compromettere l'elegante estetica delle installazioni di porte di vetro. Costruito per resistere all'uso quotidiano, ha una classificazione IP54 antipolvere e impermeabile,funzionamento stabile a temperature comprese tra -20°C e +55°C per un'affidabilità durante tutto l'anno sia nelle porte scorrevoli in vetro interne sia in quelle esterne coperte. Compatibile con 12-24V di alta tensione AC/DC e basso consumo di energia ≤2W, si integra senza sforzo nei sistemi di controllo delle porte esistenti,con un indicatore di stato LED chiaro per una facile installazione e una rapida risoluzione dei problemiIdeale per centri commerciali, uffici e case moderne, questo sensore combina precisione a 24.125GHz, copertura di antenna piana,e rilevamento senza ciechi per un'esperienza di rilevamento del movimento senza problemi della porta scorrevole in vetro.

Sensore per porta scorrevole in vetro 24.125GHz | Antenna Planare | Rilevamento senza abbagliamento 0

Caratteristiche del prodotto

24.125GHz frequenza di microonde principale per il rilevamento del movimento stabile (≥ 5 cm/s)
Ampio campo di rilevamento: 4 m ((W) * 2 m ((D) a 2,2 m di altezza di montaggio
Regolazione flessibile dell'angolo: 0°~90° verticale / -30°~+30° di inclinazione laterale
Fornitura a larga tensione: 12-24V AC/DC con basso consumo energetico (≤2W)
Protezione IP54 & temperatura di lavoro -20°C~+55°C per uso interno/esterno semi-chiuso
Facile installazione e regolazione con dimensioni compatte, potenziometro di sensibilità e istante di stato LED chiaro
Uscita affidabile: tenuta del segnale di 1,5 s, 42 V di tensione di contatto AC/DC massima, corrente resistiva di 1 A

Specifiche tecniche

Parametro	Specificità
Tecnologia	Radar Doppler a microonde
Frequenza del trasmettitore	24.125 GHz
Potenza irradiata dal trasmettitore	< 20 dBm EIRP
Densità di potenza del trasmettitore	≤ 5 mW/cm
Altezza massima di montaggio	3 metri
Angoli di inclinazione	0°~90° verticale; -30°~+30° laterale
Campo di rilevamento (montaggio di 2,2 m)	4m ((W) * 2m ((D)
Modalità di rilevamento	Detezione del movimento
Velocità minima rilevabile	5 cm/s (asse del sensore)
Tensione di alimentazione	12-24V AC ±10%; 12-24V DC +30% / -10%
Frequenza principale	50 - 60 Hz
Consumo di energia	≤ 2W (VA)
Modalità di uscita	Uscita del tubo di commutazione
Tempo di uscita del segnale	1.5s tenuta
Tensione di contatto massima	42V AC/DC
Corrente di contatto massima	1A (resistenza)
Potenza di commutazione massima	30W (DC) / 60VA (AC)
Intervallo di temperatura di funzionamento	-20°C ~ +55°C
Grado di protezione	Protezione IP54
Conformità alla norma	R&TTE 1999/5/CE; EMC 89/336/CEE
Materiale	ABS
Colore dell'alloggiamento	Nero/argento
Dimensioni (WHD)	120 mm80 mm50 mm
Peso netto	0.215kg
Lunghezza del cavo	2.2m

Guida all'installazione e all'adeguamento

Le prestazioni del sensore sono strettamente correlate alla corretta installazione e regolazione.

Requisiti crescenti

Evitare posizioni di vibrazione, prossimità della lampada al neon e occlusione del sensore; non toccare i componenti elettronici interni durante l'installazione.

Aggiustamento della sensibilità

Ruotare il potenziometro di sensibilità con delicatezza e lentamente; il valore di sensibilità determina la dimensione del campo di rilevamento (adattato a 1/2 o più per una breve distanza di rilevamento).

Regolazione dell'angolo

L'angolo laterale dell'antenna piana = posizione del campo di rilevamento; l'angolo verticale = profondità del campo di rilevamento; impostare l'angolo del modulo a microonde a ≥ 45° per un rilevamento ottimale.

Controllo dello stato

Il LED lampeggia dopo l'accensione (standby normale); il LED si accende continuamente quando viene rilevato un bersaglio in movimento (trigger di rilevamento).

Guida alla risoluzione dei problemi

Fenomeno della colpa	Probabili cause	Azione correttiva
Porta non si apre e LED senza luce	Disattivato il sensore	Controllare la validità della connessione del cablaggio e dell'alimentazione
Porta aperta/chiusa costantemente	Sensore rileva vibrazione/movimento della porta; sorgente di interferenza nel campo di rilevamento	Fissare saldamente il sensore; aumentare l'angolo di inclinazione/ridurre la sensibilità; rimuovere le fonti di interferenza nel campo di rilevamento
La distanza di rilevamento è troppo vicina.	Bassa sensibilità; angolo del modulo a microonde < 45°; blocco del sensore	Regolare il potenziometro di sensibilità a 1/2 o più; impostare l'angolo del modulo a ≥ 45°; rimuovere gli oggetti che lo occludono

Scenari di applicazione

Il RD24-4S è un sensore di rilevamento del movimento multi-scenario con elevata adattabilità, applicabile principalmente a:

Sistemi di porta automatici:Porte scorrevoli, porte a dondolo, porte ad induzione in vetro (edifici commerciali, centri commerciali, edifici per uffici)
Sicurezza e monitoraggio:Detezione della sicurezza del perimetro, induzione del movimento umano al chiuso (residenziale, fabbrica, magazzino)
Automazione industriale:Determinazione del movimento a nastro trasportatore, induzione di avvio/arresto delle apparecchiature (linee di produzione dell'industria leggera)
Edificio intelligente:Induzione di illuminazione intelligente, aria condizionata (zone pubbliche come corridoi e ascensori)

Tecnologie di base

Sensore radar Doppler a microonde 24Sensore radar a.125 GHz Detettore di movimento automatico della porta Sensore di rilevamento a campo ampio Sensore di movimento IP54
