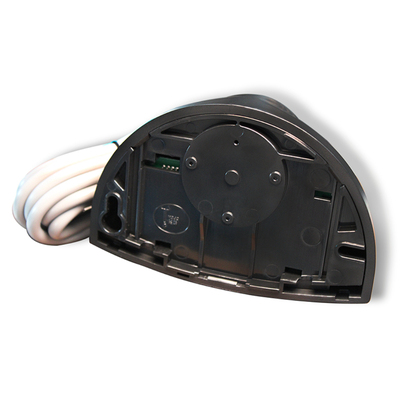

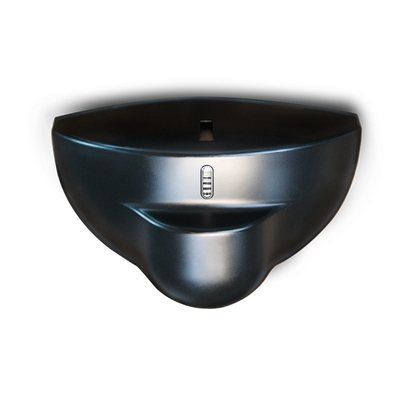

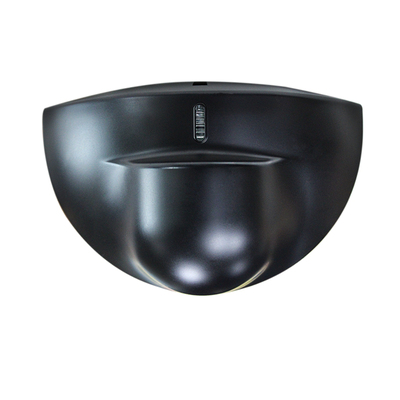

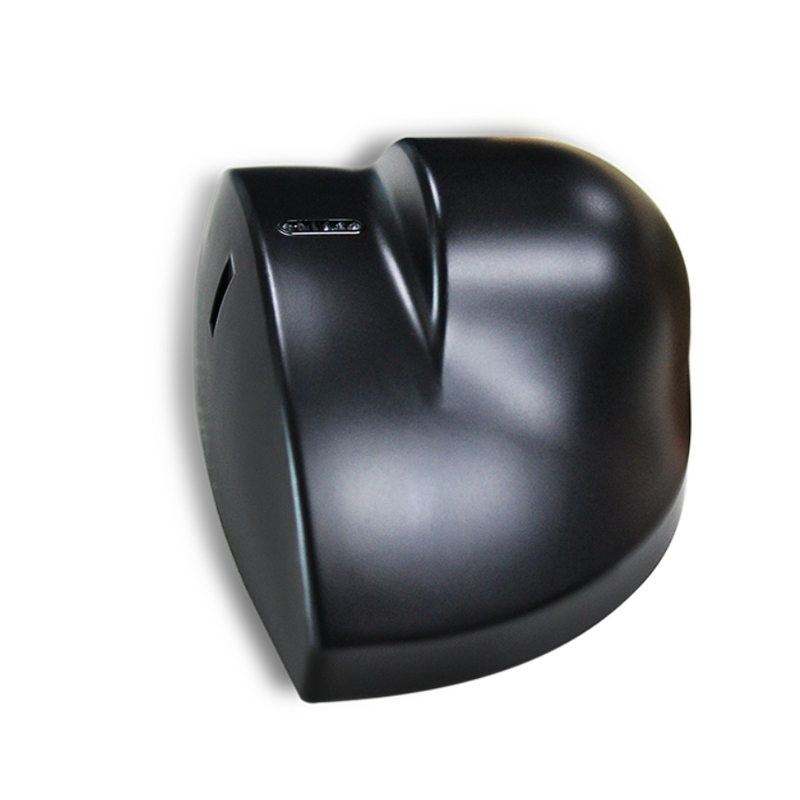

24Sensore radar a microonde.125 GHz con rilevanza larga 4 × 2 m e larga tensione da 12 a 24 V per sistemi di porte automatiche

Marchio:	JUTAI
Numero di modello:	RD24-4
MOQ:	100
prezzo:	4-6 USD according to order quantity
Dettagli dell' imballaggio:	CARTONE
Condizioni di pagamento:	T/T, PayPal, Alipay, Western Union

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

SHENZHEN CINA

Certificazione:

Documento:

Capacità di alimentazione:

5000 pezzi al mese

Evidenziare:

24Sensore radar a microonde a.125 GHz

Sensore di movimento a microonde con rilevamento ampio 4x2m

Sensore porta automatica ad ampia tensione 12-24 V

Descrizione di prodotto

24Sensore radar a microonde a.125 GHz con rilevanza larga 4 × 2 m

Il nostro radar a microonde a 24,125 GHz ridefinisce l'affidabilità per il rilevamento automatico dei movimenti delle porte e degli accessi commerciali.4 m × 2 m di larghezza- eSupporto di tensione universale da 12 a 24 V, questo sensore avanzato utilizza la tecnologia Doppler a microonde per emettere segnali a 24,125 GHz con densità di potenza controllata (≤ 5 mW/cm) e potenza irradiata (< 20 dBm EIRP),di conformità con gli standard internazionali R&TTE ed EMC per la sicurezza, senza interferenze.

Il campo di rilevamento ottimizzato copre l'intera area di accesso della maggior parte delle porte di vetro commerciali e scorrevoli, catturando con precisione il movimento umano da tutte le angolazioni di ingresso.L'ampia gamma di tensione AC/DC da 12 a 24 V rende questo sensore un adattamento universale per applicazioni commerciali e industriali globali.

Caratteristiche del prodotto

24.125GHz frequenza di microonde principale per il rilevamento del movimento stabile (≥ 5 cm/s)
Ampio campo di rilevamento: 4m ((W) × 2m ((D) ad un'altezza di montaggio di 2,2m
Regolazione flessibile dell'angolo: 0°~90° verticale / -30°~+30° di inclinazione laterale
Fornitura a larga tensione: 12-24V AC/DC con basso consumo energetico (≤2W)
Protezione IP54 & temperatura di lavoro -20°C~+55°C per uso interno/esterno semi-chiuso
Facile installazione e regolazione con dimensioni compatte, potenziometro di sensibilità e istante di stato LED chiaro
Uscita affidabile: tenuta del segnale di 1,5 s, 42 V di tensione di contatto AC/DC massima, corrente resistiva di 1 A

Specifiche tecniche

Parametro	Specificità
Tecnologia	Radar Doppler a microonde
Frequenza del trasmettitore	24.125 GHz
Potenza irradiata dal trasmettitore	< 20 dBm EIRP
Densità di potenza del trasmettitore	≤ 5 mW/cm
Altezza massima di montaggio	3 metri
Angoli di inclinazione	0°~90° verticale; -30°~+30° laterale
Campo di rilevamento (montaggio di 2,2 m)	4m ((W) × 2m ((D)
Modalità di rilevamento	Detezione del movimento
Velocità minima rilevabile	5 cm/s (asse del sensore)
Tensione di alimentazione	12-24V AC ±10%; 12-24V DC +30% / -10%
Frequenza principale	50 - 60 Hz
Consumo di energia	≤ 2W (VA)
Modalità di uscita	Uscita del tubo di commutazione
Tempo di uscita del segnale	1.5s tenuta
Tensione di contatto massima	42V AC/DC
Corrente di contatto massima	1A (resistenza)
Potenza di commutazione massima	30W (DC) / 60VA (AC)
Intervallo di temperatura di funzionamento	-20°C ~ +55°C
Grado di protezione	Protezione IP54
Conformità alla norma	R&TTE 1999/5/CE; EMC 89/336/CEE
Materiale	ABS
Colore dell'alloggiamento	Nero/argento
Dimensioni (W × H × D)	120 mm × 80 mm × 50 mm
Peso netto	0.215kg
Lunghezza del cavo	2.2m

Guida all'installazione e all'adeguamento

Le prestazioni del sensore sono strettamente correlate a una corretta installazione e regolazione, un semplice funzionamento senza necessità di attrezzature professionali:

Requisiti di montaggio:Evitare posizioni di vibrazione, prossimità della lampada al neon e occlusione del sensore; non toccare i componenti elettronici interni durante l'installazione.
Regolazione della sensibilità:Ruotare delicatamente e lentamente il potenziometro di sensibilità; il valore di sensibilità determina la dimensione del campo di rilevamento.
Regolazione dell'angolo:L'angolo laterale dell'antenna piana = posizione del campo di rilevamento; l'angolo verticale = profondità del campo di rilevamento; impostare l'angolo del modulo a microonde a ≥ 45° per un rilevamento ottimale.
Controllo dello stato:Il LED lampeggia dopo l'accensione (standby normale); il LED si accende continuamente quando viene rilevato un bersaglio in movimento.

Guida alla risoluzione dei problemi

Fenomeno della colpa	Probabili cause	Azione correttiva
Porta non si apre e LED senza luce	Disattivato il sensore	Controllare la validità della connessione del cablaggio e dell'alimentazione
Porta aperta/chiusa costantemente	Sensore rileva vibrazione/movimento della porta; sorgente di interferenza nel campo di rilevamento	fissare saldamente il sensore; aumentare l'angolo di inclinazione/ridurre la sensibilità; rimuovere le fonti di interferenza
La distanza di rilevamento è troppo vicina.	Bassa sensibilità; angolo del modulo a microonde < 45°; blocco del sensore	Regolare il potenziometro di sensibilità; impostare l'angolo del modulo a ≥ 45°; rimuovere gli oggetti che lo ostruiscono

Scenari di applicazione

Il RD24-4S è un sensore di rilevamento del movimento multi-scenario con elevata adattabilità, applicabile principalmente a:

Sistemi di porta automatici:Porte scorrevoli, porte a dondolo, porte ad induzione in vetro (edifici commerciali, centri commerciali, edifici per uffici)
Sicurezza e monitoraggio:Detezione della sicurezza del perimetro, induzione del movimento umano al chiuso (residenziale, fabbrica, magazzino)
Automazione industriale:Determinazione del movimento a nastro trasportatore, induzione di avvio/arresto delle apparecchiature (linee di produzione dell'industria leggera)
Edificio intelligente:Induzione di illuminazione intelligente, aria condizionata (zone pubbliche come corridoi e ascensori)

Tecnologie di base

Sensore radar Doppler a microonde, sensore radar a 24,125 GHz, sensore automatico di movimento della porta, sensore di rilevamento di ampio campo, sensore di movimento IP54
