Sensore radar doppler a microonde impermeabile IP54 con sensibilità regolabile e ampio campo di rilevamento per il rilevamento automatico del movimento della porta

Marchio:	JUTAI
Numero di modello:	RD24-4
MOQ:	100
prezzo:	4-6 USD according to order quantity
Dettagli dell' imballaggio:	CARTONE
Condizioni di pagamento:	T/T, PayPal, Alipay, Western Union

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

SHENZHEN CINA

Certificazione:

Documento:

Capacità di alimentazione:

5000 pezzi al mese

Evidenziare:

Sensore radar Doppler a microonde impermeabile IP54

Rilevatore di movimento automatico della porta a sensibilità regolabile

Sensore radar da 24

Descrizione di prodotto

Sensore automatico della porta RD24-4S

Sensore radar Doppler a microonde ad alte prestazioni con resistenza all'acqua IP54 e sensibilità regolabile per applicazioni professionali di rilevamento del movimento.

Tecnologie di base:Sensore radar Doppler a microonde, sensore radar a 24,125 GHz, sensore automatico di movimento della porta, sensore di rilevamento di ampio campo, sensore di movimento IP54

Caratteristiche del prodotto

24.125GHz frequenza di microonde principale per il rilevamento del movimento stabile (≥ 5 cm/s)
Ampio campo di rilevamento: 4m ((W) × 2m ((D) ad un'altezza di montaggio di 2,2m
Regolazione flessibile dell'angolo: 0°~90° verticale / -30°~+30° di inclinazione laterale
Fornitura a larga tensione: 12-24V AC/DC con basso consumo energetico (≤2W)
Protezione IP54 & temperatura di lavoro -20°C~+55°C per uso interno/esterno semi-chiuso
Facile installazione e regolazione con dimensioni compatte, potenziometro di sensibilità e istante di stato LED chiaro
Uscita affidabile: tenuta del segnale di 1,5 s, 42 V di tensione di contatto AC/DC massima, corrente resistiva di 1 A

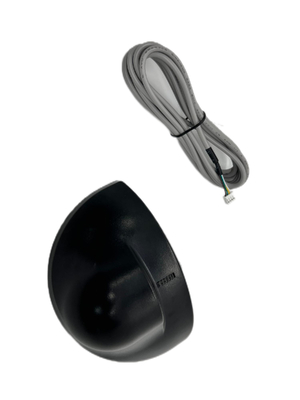

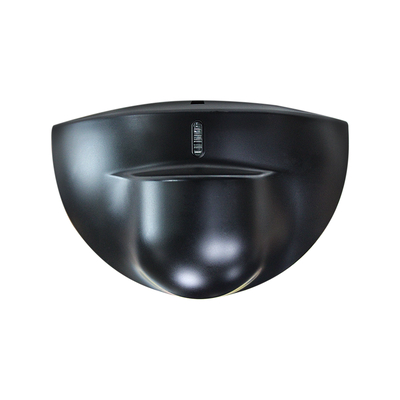

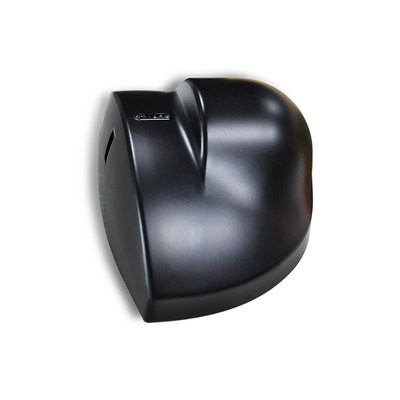

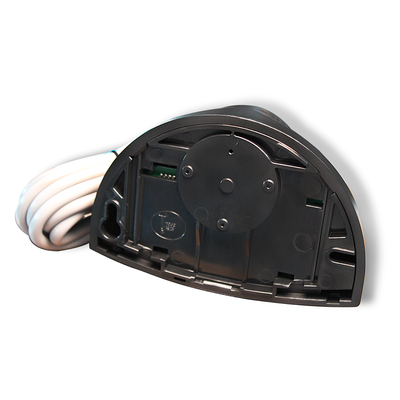

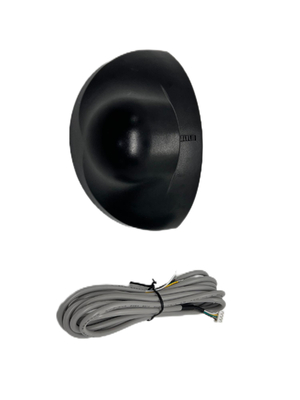

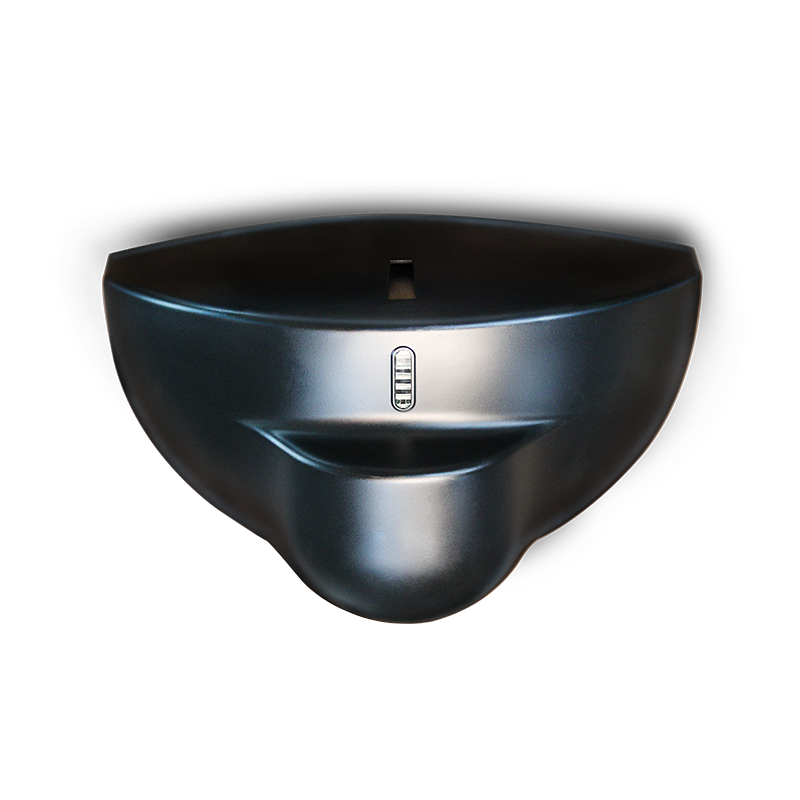

Visualizzazione del prodotto

L'RD24-4S è un sensore radar Doppler ad alte prestazioni progettato per scenari di rilevamento di movimento professionale, inclusa l'induzione automatica delle porte, il monitoraggio della sicurezza,e automazione industrialeUtilizzando la tecnologia a microonde a 24,125 GHz, dispone di un'antenna a campo ampio piana per la cattura accurata di bersagli in movimento (velocità minima 5 cm/s) senza punti ciechi.la posizione e la profondità possono essere regolate in modo flessibile tramite potenziometro di angolo di inclinazione e sensibilità.

Con un alloggiamento ABS compatto (nero/argento), un design leggero (0,215 kg) e un cavo pre-cablato di 2,2 m, il sensore è facile da montare e cablare (connettore JST + interfaccia COM/NO del relè).Supporta 12-24V di alimentazione a larga tensione AC/DC, soddisfa gli standard IP54 di resistenza alla polvere e all'acqua e funziona in modo affidabile a temperature da -20°C a +55°C, rendendolo adatto a vari ambienti commerciali e industriali.L'indicatore LED integrato fornisce un feedback intuitivo sullo stato di lavoro, e il prodotto è conforme alle norme internazionali R&TTE 1999/5/CE e EMC 89/336/CEE.

Specifiche tecniche

Parametro	Specificità
Tecnologia	Radar Doppler a microonde
Frequenza del trasmettitore	24.125 GHz
Potenza irradiata dal trasmettitore	< 20 dBm EIRP
Densità di potenza del trasmettitore	≤ 5 mW/cm
Altezza massima di montaggio	3 metri
Angoli di inclinazione	0°~90° verticale; -30°~+30° laterale
Campo di rilevamento (montaggio di 2,2 m)	4m ((W) × 2m ((D)
Modalità di rilevamento	Detezione del movimento
Velocità minima rilevabile	5 cm/s (asse del sensore)
Tensione di alimentazione	12-24V AC ±10%; 12-24V DC +30% / -10%
Frequenza principale	50 - 60 Hz
Consumo di energia	≤ 2W (VA)
Modalità di uscita	Uscita del tubo di commutazione
Tempo di uscita del segnale	1.5s tenuta
Tensione di contatto massima	42V AC/DC
Corrente di contatto massima	1A (resistenza)
Potenza di commutazione massima	30W (DC) / 60VA (AC)
Intervallo di temperatura di funzionamento	-20°C ~ +55°C
Grado di protezione	Protezione IP54
Conformità alla norma	R&TTE 1999/5/CE; EMC 89/336/CEE
Materiale	ABS
Colore dell'alloggiamento	Nero/argento
Dimensioni (W × H × D)	120 mm × 80 mm × 50 mm
Peso netto	0.215kg
Lunghezza del cavo	2.2m

Guida all'installazione e all'adeguamento

Le prestazioni del sensore sono strettamente correlate a una corretta installazione e regolazione, un semplice funzionamento senza necessità di attrezzature professionali:

Requisiti di montaggio:Evitare posizioni di vibrazione, prossimità della lampada al neon e occlusione del sensore; non toccare i componenti elettronici interni durante l'installazione.
Regolazione della sensibilità:Ruotare il potenziometro di sensibilità con delicatezza e lentamente; il valore di sensibilità determina la dimensione del campo di rilevamento (adattato a 1/2 o più per una breve distanza di rilevamento).
Regolazione dell'angolo:L'angolo laterale dell'antenna piana = posizione del campo di rilevamento; l'angolo verticale = profondità del campo di rilevamento; impostare l'angolo del modulo a microonde a ≥ 45° per un rilevamento ottimale.
Controllo dello stato:Il LED lampeggia dopo l'accensione (standby normale); il LED si accende continuamente quando viene rilevato un bersaglio in movimento (trigger di rilevamento).

Guida alla risoluzione dei problemi

Soluzioni rapide per problemi operativi comuni:

Fenomeno della colpa	Probabili cause	Azione correttiva
Porta non si apre e LED senza luce	Disattivato il sensore	Controllare la validità della connessione del cablaggio e dell'alimentazione
Porta aperta/chiusa costantemente	Sensore rileva vibrazione/movimento della porta; sorgente di interferenza nel campo di rilevamento	Fissare saldamente il sensore; aumentare l'angolo di inclinazione/ridurre la sensibilità; rimuovere le fonti di interferenza nel campo di rilevamento
La distanza di rilevamento è troppo vicina.	Bassa sensibilità; angolo del modulo a microonde < 45°; blocco del sensore	Regolare il potenziometro di sensibilità a 1/2 o più; impostare l'angolo del modulo a ≥ 45°; rimuovere gli oggetti che lo occludono

Scenari di applicazione

Il RD24-4S è un sensore di rilevamento del movimento multi-scenario con elevata adattabilità, applicabile principalmente a:

Sistemi di porta automatici:Porte scorrevoli, porte a dondolo, porte ad induzione in vetro (edifici commerciali, centri commerciali, edifici per uffici)
Sicurezza e monitoraggio:Detezione della sicurezza del perimetro, induzione del movimento umano al chiuso (residenziale, fabbrica, magazzino)
Automazione industriale:Determinazione del movimento a nastro trasportatore, induzione di avvio/arresto delle apparecchiature (linee di produzione dell'industria leggera)
Edificio intelligente:Induzione di illuminazione intelligente, aria condizionata (zone pubbliche come corridoi e ascensori)
