NED200 Industrial-Grade LED Drive Board, Intelligent LED Display Control Core con RS485/Ethernet/MQTT Multi-Protocol per parcheggio e automazione di fabbrica

Marchio:	JUTAI
Numero di modello:	NED 200
MOQ:	Supporto 1-10 Pcs per campione
prezzo:	Negoziabile
Dettagli dell' imballaggio:	1 set 1 cartone animato
Condizioni di pagamento:	T/T, Western Union, Paypal, Alipay

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

SHENZHEN CINA

Certificazione:

Interfaccia di comunicazione::

TCP/IP, RS232, RS485, TTL, Wiegand 26/34

Tensione operativa::

CC 12 V

Corrente operativa::

2A Max

Temperatura operativa::

-40°C ~ 85°C

Dimensioni complessive::

115 mm (L) * 85 mm (L) * 15 mm (A)

Distanza tra i fori di montaggio::

105 mm (L) * 75 mm (L)

Interfaccia IO::

Ingresso 2IO, uscita IO 2OC, uscita IO 2relè

Interfaccia dello schermo di visualizzazione::

HUB75, HUB08

Uscita dell'amplificatore di potenza::

1 porta, 4Ω 8W

Protocolli supportati::

RS485, TCP, MQTT

Capacità di alimentazione:

2000 set al mese

Evidenziare:

Tavola di azionamento industriale a LED con RS485

Core di controllo del display LED con Ethernet

Pannello di guida a LED per l'automazione dei parcheggi

Descrizione di prodotto

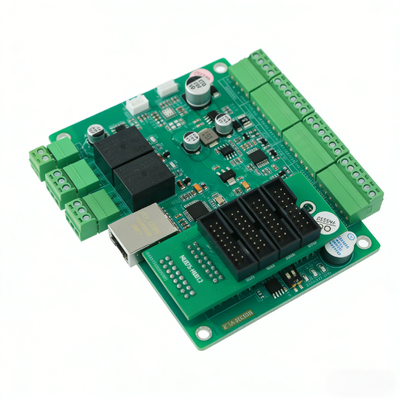

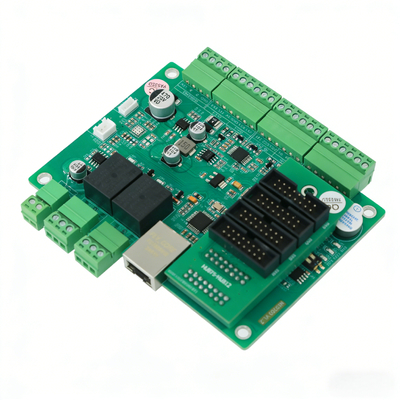

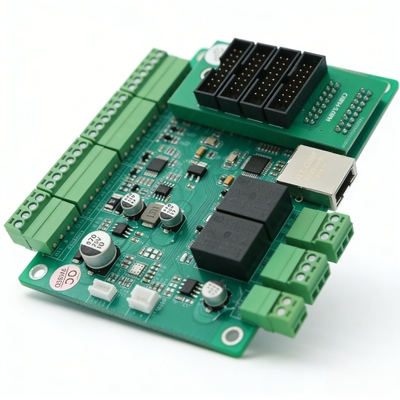

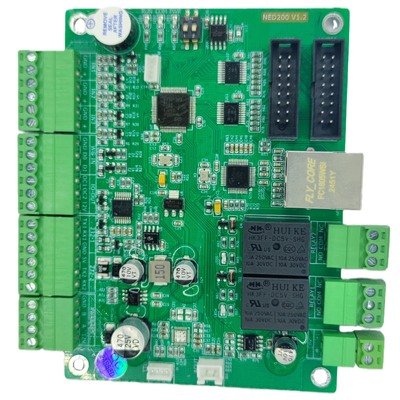

Scheda Driver Display LED NED200 con Doppio Display QR Code (Distanza Lunga/Corta), Trasmissione Vocale e Aggiornamento Remoto IAP per Centri Commerciali e Aree Panoramiche

La Scheda Driver Display LED NED200 è un dispositivo di controllo intelligente professionale su misura per centri commerciali e aree panoramiche, caratterizzato da modalità di visualizzazione QR code duale (distanza lunga/corta) per soddisfare diverse esigenze interattive. Come collegamento fondamentale tra i sistemi di livello superiore e i terminali di visualizzazione LED, integra funzioni di trasmissione vocale e aggiornamento remoto IAP, fornendo una soluzione di controllo fluida ed efficiente per scenari di visualizzazione commerciali e panoramici. Il suo design duale QR code supporta QR code a schermo intero per la scansione a lunga distanza (2-5m) e QR code a 3 righe per la scansione a breve distanza (0.5-2m), abilitando funzioni come la scansione per ottenere coupon del centro commerciale, percorsi turistici di attrazioni panoramiche e mappe di navigazione, mentre il controllo indipendente a 4 righe supporta fino a 80 byte per riga e oltre 100 lingue, visualizzando perfettamente la navigazione dei piani, gli avvisi di attività e le introduzioni delle attrazioni panoramiche.

Dotata di trasmissione vocale ad alte prestazioni e capacità di aggiornamento remoto IAP, la Scheda Driver Display LED NED200 migliora la comodità operativa e l'esperienza utente per centri commerciali e aree panoramiche. Supporta modalità di riproduzione vocale sequenziale e immediata, con 8 MB di memoria per un massimo di 256 file vocali, consentendo prompt vocali in tempo reale per promozioni, linee guida di sicurezza e promemoria per i visitatori. La funzione di aggiornamento remoto IAP consente aggiornamenti fluidi tramite TCP, browser o piattaforma cloud, aggiungendo nuove funzioni e ottimizzando la logica senza operazioni in loco. Con affidabilità di grado industriale (ampio intervallo di temperatura operativa -40℃~85℃, protezione ESD e da sovracorrente), opera stabilmente in scenari interni ed esterni, collegandosi in modo fluido con i sistemi di gestione dei centri commerciali e le attrezzature delle aree panoramiche per aumentare l'efficienza di gestione e la soddisfazione dei visitatori.

Vantaggi Principali
* Comunicazione Multi-Protocollo: Supporta RS485, Ethernet e MQTT tre metodi di comunicazione principali, facile da collegare con vari sistemi di gestione
* Controllo Indipendente a 4 Righe: Realizza la visualizzazione indipendente dello schermo LED a 4 righe, ogni riga max 80 byte, supporta la visualizzazione multilingue (oltre 100 lingue nel mondo)
* Modalità di Visualizzazione QR Code Duale: QR code a schermo intero (scansione a lunga distanza 2-5m) e QR code a 3 righe (scansione a breve distanza 0.5-2m) per diverse esigenze di scenario
* Funzioni Interattive Integrate: Integra controllo trasmissione vocale, collegamento relè e lettura stato IO, realizza controllo one-stop del display LED e dei dispositivi periferici
* Affidabilità di Grado Industriale: Ampio intervallo di temperatura operativa -40℃~85℃, con protezione da inversione di polarità, ESD/impulsi e sovracorrente, adatto per ambienti esterni/industriali difficili
* Espansione e Aggiornamento Flessibili: Supporta aggiornamento remoto IAP (TCP/browser/cloud), 8 MB di memoria vocale (max 256 file) e può collegare barriere, sensori, apparecchiature vocali, ecc.
* Visualizzazione Ora in Tempo Reale: Supporta la sovrapposizione della visualizzazione del formato ora personalizzato, aggiornamento automatico in tempo reale senza operazioni manuali

Parametri Tecnici Chiave
Parametri Elettrici e Fisici di Base
* Tensione Operativa: DC12V (con protezione da inversione di polarità)
* Corrente Operativa: 2A MAX
* Temperatura Operativa: -40℃ ~ 85℃ (umidità relativa <80%, senza condensa)* Dimensioni Complessive: 115 mm (Lunghezza) * 85 mm (Larghezza) * 15 mm (Altezza)
* Interasse Fori di Montaggio: 105 mm (Lunghezza) * 75 mm (Larghezza)
* Conversione di Potenza Integrata: Circuito da 12V a 5V, uscita corrente continua massima 1.2A per dispositivi esterni
Configurazione Interfaccia Ricca

* Interfaccia Ethernet (TCP/IP): 1 porta, 10/100M adattiva, con isolamento
* Interfaccia RS232: 2 porte, funzionamento indipendente, 4800-115200bps regolabile, protezione ESD/impulsi
* Interfaccia RS485: 1 porta, 4800-115200bps regolabile, protezione ESD/impulsi
* Interfaccia TTL: 1 porta, 4800-115200bps, livello 3.3V
* Interfaccia Wiegand: 1 porta, Wiegand 26/34 adattiva
* Ingresso IO: 2 canali, non isolati, intervallo segnale 0-5V
* Uscita IO: 2OC non isolate (max 12V/0.2A) + 2 relè isolati (250VAC 10A / 30VDC 10A)
* Uscita Amplificatore di Potenza: 1 porta, 4Ω 8W
* Interfaccia Display LED: 1HUB75 + 1HUB08 (espansione esterna per 4*HUB12)
Parametri Funzionali

* Protocolli Supportati: RS485 (baud rate 9600), TCP (porta 8008), MQTT

* Capacità di Visualizzazione: Controllo indipendente a 4 righe, max 80 byte per riga
* Visualizzazione QR Code: Schermo intero (max 52 caratteri) / 3 righe (max 77 caratteri), colore bianco
* Trasmissione Vocale: Max 32 ID vocali per comando, modalità di riproduzione sequenziale/immediata, 8 MB di memoria (250+ file)
* Aggiornamento Remoto: Supporta aggiornamento IAP tramite TCP/browser/cloud
* Identificatore Unico: ID univoco globale per l'identificazione del dispositivo e il controllo degli accessi
* Codifiche Supportate: GBK, UTF8, UNICODE (opzionale, supporto singolo)
Funzioni Principali del Core

1. Display LED Indipendente Multi-Riga

* Controllo indipendente a 4 righe, ogni riga può impostare contenuti di visualizzazione esclusivi

* Supporta oltre 100 lingue, compatibile con cinese, inglese, numeri e altre lingue nazionali
* Sovrapposizione della visualizzazione dell'ora in tempo reale, formato ora personalizzato (anno/mese/giorno/ora/minuto/secondo), aggiornamento automatico
* Max 80 byte per riga, soddisfa tutte le esigenze di visualizzazione delle informazioni testuali di vari scenari
2. Display Interattivo QR Code Duale

* QR Code a Schermo Intero: Per scansione a lunga distanza 2-5m, max 52 caratteri, tronca automaticamente il contenuto in eccesso

* QR Code a 3 Righe: Per scansione a breve distanza 0.5-2m, 4a riga per descrizione testuale, max 77 caratteri
* Colore fisso del QR code bianco, cancella automaticamente il contenuto originale, ripristina tramite comando dopo l'uscita dalla modalità QR code
* Realizza pagamento tramite scansione codice, navigazione tramite scansione codice, registrazione tramite scansione codice e altre operazioni interattive
3. Controllo Trasmissione Vocale

* Controlla la scheda vocale per riprodurre file vocali preimpostati (8 MB di memoria, max 256 file)

* Due modalità di riproduzione: Riproduzione Sequenziale (attende la fine della precedente) / Riproduzione Immediata (interrompe la voce corrente)
* Max 32 ID vocali per comando, supporta l'aggiornamento dei file vocali in loco tramite strumenti speciali
* Collegamento con eventi esterni (trigger IO, scansione codice, ecc.) per realizzare la trasmissione vocale automatica
4. Collegamento Periferiche e Rilevamento IO

* Controllo Relè: Uscita isolata a 2 canali relè, supporta l'impostazione del tempo di chiusura (unità 0.1s), collega barriere, luci, alimentatori

* Lettura Stato IO: Ingresso a 2 canali IO, rileva segnali a contatto pulito (0=invalido/1=valido), monitora lo stato del trigger di sensori/pulsanti
* Collegamento Automatico: Realizza automazione one-stop "rilevamento segnale - trasmissione vocale - azione relè", senza intervento manuale
5. Aggiornamento e Gestione Remota

* Supporta aggiornamento remoto IAP tramite strumento di aggiornamento TCP, browser o piattaforma cloud

* Aggiunge nuove funzioni in tempo reale, ottimizza la logica esistente senza operazioni in loco
* ID univoco globale, realizza il controllo degli accessi al dispositivo e l'identificazione della sorgente, protegge i diritti del cliente
Scenari di Applicazione Tipici

1. Scenario Parcheggio* Display a 4 righe: Numero posto auto, tariffa parcheggio, ora in tempo reale, promemoria gentile

* Visualizzazione QR code a schermo intero per pagamento tramite scansione codice, senza bisogno di scendere o fare la fila

* IO rileva ingresso/uscita veicolo, attiva trasmissione vocale "Benvenuto/Grazie per la visita"
* Collegamento relè barriera, realizza automazione "pagamento tramite scansione codice - apertura barriera - prompt vocale"
2. Scenario Centro Commerciale
* Display a 4 righe: Navigazione piani, promozione marchi, avviso attività, ora in tempo reale

* QR code a 3 righe per scansione codice per ottenere mappa/coupon del centro commerciale, 4a riga per prompt testuale

* Collegamento con sistema del centro commerciale, aggiornamento in tempo reale delle informazioni promozionali e degli avvisi di attività
3. Scenario Parco/Area Panoramica
* Display a 4 righe: Linee guida di sicurezza, attività temporanea, introduzione attrazione panoramica, ora in tempo reale

* QR code a 3 righe per scansione codice per ottenere percorso turistico, 4a riga indica "Scansiona per guida dettagliata"

* IO rileva flusso personale, attiva trasmissione vocale di consigli di sicurezza e promemoria attrazioni panoramiche
4. Scenario Fabbrica/Officina
* Display a 4 righe: Programma di produzione, stato attrezzature, avviso di sicurezza, ora in tempo reale

* IO rileva anomalia attrezzatura, attiva trasmissione vocale "Errore attrezzatura, si prega di intervenire tempestivamente"

* Collegamento relè interrompe alimentazione attrezzatura, evita espansione guasti
* Realizza gestione intelligente della produzione e allarme precoce guasti attrezzature
5. Scenario Comunità/Controllo Accessi
* Display a 4 righe: Informazioni visitatori, avviso accesso, ora in tempo reale, consigli di sicurezza

* QR code a 3 righe per registrazione visitatori tramite scansione codice, 4a riga per guida alla registrazione

* Dopo la registrazione riuscita, relè apre controllo accessi e riproduce voce "Benvenuto"
* Realizza gestione controllo accessi senza operatore e tracciabilità informazioni visitatori
Imballaggio e Spedizione
Imballaggio

* Imballaggio antistatico standard per schede PCB di controllo industriale

* Protezione antiurto in schiuma integrata, evita danni durante il trasporto

* Imballaggio e etichettatura personalizzati secondo le esigenze del cliente (OEM/ODM)
Spedizione
* Supporta corriere internazionale: DHL, FedEx, UPS, TNT, EMS (3-7 giorni lavorativi)

* Supporta trasporto aereo/marittimo per ordini all'ingrosso (15-30 giorni lavorativi, a seconda della destinazione)

* Forniremo il numero di tracciamento immediatamente dopo la spedizione, tracciamento in tempo reale dello stato della logistica
* Imballaggio professionale per trasporto a lunga distanza, garantisce l'integrità del prodotto
Servizio di Personalizzazione
Forniamo servizi di personalizzazione OEM/ODM one-stop per clienti globali, tra cui:

* Personalizzazione funzioni firmware e adattamento protocolli (personalizza in base alle esigenze dello scenario)

* Personalizzazione e precaricamento file vocali (contenuto trasmissione vocale personalizzato)* Personalizzazione etichette e LOGO (stampa marchio e modello del cliente)* Regolazione interfaccia hardware (in base alle effettive esigenze di connessione del dispositivo)

* Personalizzazione docking piattaforma cloud (connessione fluida con il sistema di gestione esistente del cliente)
Contattateci con le vostre esigenze di personalizzazione dettagliate, forniremo soluzioni e preventivi professionali.
Domande Frequenti (FAQ)
D1: Quali metodi di comunicazione supporta il NED200?
R: Supporta tre metodi di comunicazione principali: RS485, Ethernet (TCP) e MQTT, che possono essere selezionati in modo flessibile in base allo scenario effettivo.

D2: Quante lingue supporta la scheda driver LED?

R: Supporta oltre 100 lingue nel mondo, la libreria font predefinita include cinese semplificato/tradizionale, inglese, tailandese, coreano, arabo, ecc. e supporta la codifica GBK/UTF8/UNICODE.

D3: La modalità di visualizzazione del QR code può essere cambiata liberamente?

R: Sì, supporta due modalità: schermo intero e QR code a 3 righe. Il contenuto di visualizzazione originale può essere ripristinato inviando un comando dopo l'uscita dalla modalità QR code.

D4: Il NED200 è adatto per uso esterno?

R: Sì, è un design di grado industriale, con un ampio intervallo di temperatura operativa di -40℃~85℃ e molteplici funzioni di protezione, completamente adatto per ambienti esterni difficili.

D5: Supporta l'aggiornamento remoto?

R: Sì, supporta l'aggiornamento remoto IAP tramite strumento di aggiornamento TCP, browser o piattaforma cloud, che può aggiungere nuove funzioni e ottimizzare la logica in tempo reale senza operazioni in loco.

D6: Può collegarsi con dispositivi periferici come barriere e sensori?

R: Sì, dispone di uscite relè a 2 canali e ingressi IO a 2 canali, che possono collegarsi a barriere, luci, sensori, pulsanti e altri dispositivi periferici per realizzare un controllo di collegamento automatico.
