Rilevatore a doppio canale per la sicurezza AGV: prevenzione delle collisioni e diagnostica LED in tempo reale e robusto

I veicoli a guida automatizzata (AGV) stanno rivoluzionando la logistica e la produzione, aumentando l’efficienza e la produttività. Tuttavia, il loro funzionamento sicuro in ambienti industriali dinamici è fondamentale. Garantire che gli AGV possano spostarsi senza incidenti negli stabilimenti o nei magazzini affollati richiede una tecnologia di rilevamento sofisticata e affidabile. Il rilevatore di loop a doppio canale JUTAI fornisce una soluzione robusta progettata specificamente per migliorare la sicurezza dell'AGV, prevenire le collisioni e garantire il tempo di attività del sistema attraverso la diagnostica in tempo reale.

Prevenzione proattiva delle collisioni in ambienti automatizzati

La funzione principale della sicurezza AGV è il rilevamento affidabile di ostacoli e presenza. Il rilevatore a doppio canale di JUTAI eccelle in questo ruolo. Integrato nei circuiti a pavimento in corrispondenza di incroci, stazioni di ricarica, porte o altre zone critiche, le sue capacità di rilevamento di precisione rilevano in modo affidabile la presenza di AGV o altri potenziali ostacoli come carrelli elevatori o carrelli per il personale. La configurazione a doppio canale consente una sofisticata logica di sicurezza, come confermare la presenza all'interno di una zona o rilevare la direzione di viaggio, attivare gli avvisi necessari o comandare all'AGV di rallentare o fermarsi. Questo rilevamento proattivo è fondamentale per prevenire costose collisioni, proteggere beni di valore e garantire un ambiente di lavoro più sicuro.

Massimizza i tempi di attività con la diagnostica LED in tempo reale

Negli ambienti industriali frenetici, ridurre al minimo i tempi di inattività è fondamentale per mantenere la produttività. Il rilevatore a doppio canale JUTAI è dotato di diagnostica LED intuitiva e in tempo reale. Chiari indicatori visivi forniscono aggiornamenti immediati sullo stato di alimentazione, integrità del circuito e condizioni di guasto per entrambi i canali. Ciò consente al personale di manutenzione di valutare immediatamente lo stato operativo del rilevatore e di individuare rapidamente eventuali problemi senza richiedere apparecchiature diagnostiche specializzate. Una risoluzione dei problemi semplice e rapida si traduce direttamente in una maggiore disponibilità del sistema AGV e in flussi di lavoro di manutenzione più efficienti, mantenendo le operazioni automatizzate senza intoppi.

Design robusto per condizioni industriali impegnative

Gli ambienti industriali presentano sfide uniche, tra cui polvere, vibrazioni, fluttuazioni di temperatura e potenziali impatti fisici. I componenti di sicurezza AGV devono essere costruiti per resistere a queste condizioni. Il rilevatore di loop a doppio canale JUTAI presenta una struttura robusta di livello industriale progettata per un'affidabilità a lungo termine in ambienti esigenti. Il suo alloggiamento durevole e i componenti di qualità garantiscono prestazioni costanti nonostante i fattori di stress ambientale, fornendo una soluzione di rilevamento affidabile che supporta il funzionamento continuo ed efficiente della vostra flotta AGV. Affidati a JUTAI per una durata che soddisfa le tue esigenze operative.

Proteggi le tue operazioni AGV con JUTAI

Aumenta la sicurezza e l'efficienza dei tuoi sistemi AGV. Il rilevatore di loop a doppio canale JUTAI offre le funzionalità essenziali di prevenzione delle collisioni, una diagnostica di facile utilizzo e un design robusto necessari per i moderni ambienti automatizzati.

Caratteristica

• 1. Intervallo di rilevamento 15-2000 μh
  • Il rilevatore di loop supporta un ampio intervallo di rilevamento da 15 µH a 2000 µH, adattandosi a varie dimensioni e configurazioni di loop per un'applicazione versatile in diversi scenari di rilevamento del traffico.
  • L'ampio raggio di rilevamento consente al nostro rilevatore di loop di rilevare tutti i tipi di veicoli, motocicli, automobili, camion ultra lunghi, autobus e così via

• 2. Lato compatto
  • L'alloggiamento compatto e ben progettato combina tutti i requisiti del settore in termini di caratteristiche e funzionalità, consentendo di incorporare questo rilevatore in qualsiasi sistema di rilevamento del traffico esistente.

• 3. Funzionalità diagnostiche e indicazione LED
  • Le funzionalità diagnostiche complete consentono una diagnosi accurata dei problemi del circuito e dell'installazione e mostrano lo stato del LED, garantendo prestazioni ottimali e riducendo i tempi di inattività.

• 4. Tempo di presenza selezionabile
  • L'uscita del relè di presenza può essere selezionata per limitare un'uscita di rilevamento a un tempo fisso (superiore a 30 minuti) mentre un veicolo rimane sulla spira, garantendo flessibilità nella gestione del traffico.

• 5. Aumento automatico della sensibilità (ASB)
  • Questa funzione rileva in modo affidabile grandi combinazioni camion-rimorchio e veicoli a pianale rialzato aumentando automaticamente la sensibilità al massimo al momento del rilevamento del veicolo, garantendo un'identificazione accurata.

• 6. Compensazione automatica della deriva dell'ambiente
  • I rilevatori di loop (o altri sensori) si adattano e si calibrano automaticamente ai cambiamenti delle condizioni ambientali, mantenendo la precisione e la stabilità del rilevamento nonostante i diversi fattori meteorologici e ambientali.

• 7. 17 Impostazione Dip Switch
  • Il design del dip switch sul guscio rende l'impostazione del rilevatore di loop più semplice e chiara, il che è molto intuitivo per gli utenti. Gli utenti possono prima impostare tutte le funzioni e poi installare il rilevatore di loop.

• 8. I doppi canali funzionano in modo cooperativo o indipendente
  • Il rilevatore di loop a doppio canale può essere utilizzato come due versioni a canale singolo, supporta due canali di rilevamento indipendenti.
  • Consentendo anche il monitoraggio simultaneo di più loop, il rilevatore di loop ha la capacità di riconoscere la direzione nelle applicazioni a canale singolo. migliorare la flessibilità e la precisione del rilevamento dei veicoli.

• 9. Interferenze anti-crosstalk.
  • Attraverso il dip switch è possibile regolare la frequenza del rilevatore di spira per evitare interferenze di diafonia causate dall'installazione di due bobine di spira troppo vicine.





---



Connessioni







Modalità operative

Il rilevatore della serie LD-200 può essere configurato per una qualsiasi delle seguenti modalità:

Modalità presenza	Modalità a impulsi
Modalità presenza logica AB (funzionamento barriera)	Modalità impulso logico AB (logica di conteggio)



Indica e cambia

❀LED di alimentazione: il LED di alimentazione ROSSO indica "Accensione"

• Led di rilevamento CH1: sempre acceso: indica il rilevamento del veicolo.

• Lampeggia lentamente: indica che il loop è in cortocircuito o che il numero di torsioni dopo il loop non è sufficiente.

• Lampeggia velocemente: indica che il circuito è aperto o ci sono troppe torsioni dopo il circuito.

• Led di rilevamento CH2: sempre acceso: indica il rilevamento del veicolo.

• Lampeggia lentamente: indica che il loop è in cortocircuito o che il numero di torsioni dopo il loop non è sufficiente.

• Lampeggia velocemente: indica che il circuito è aperto o ci sono troppe torsioni dopo il circuito.



❀Selezione della sensibilità

• La sensibilità e la frequenza del loop possono essere regolate tramite l'impostazione del dip switch a 7 vie e a 10 vie.

• L'utente può selezionare 8 diverse impostazioni modificando l'impostazione del dip-switch in diverse modalità come intabelle di impostazione dei dip-switch qui sotto. Dip switch 6, 7 e 8 per la selezione della sensibilità del CH1 dove 0,8 è il meno sensibile e 0,015 il più sensibile.

• Dip switch 3, 4 e 5 per la selezione della sensibilità del CH2 dove 0,8 è il meno sensibile e 0,015 il più sensibile.

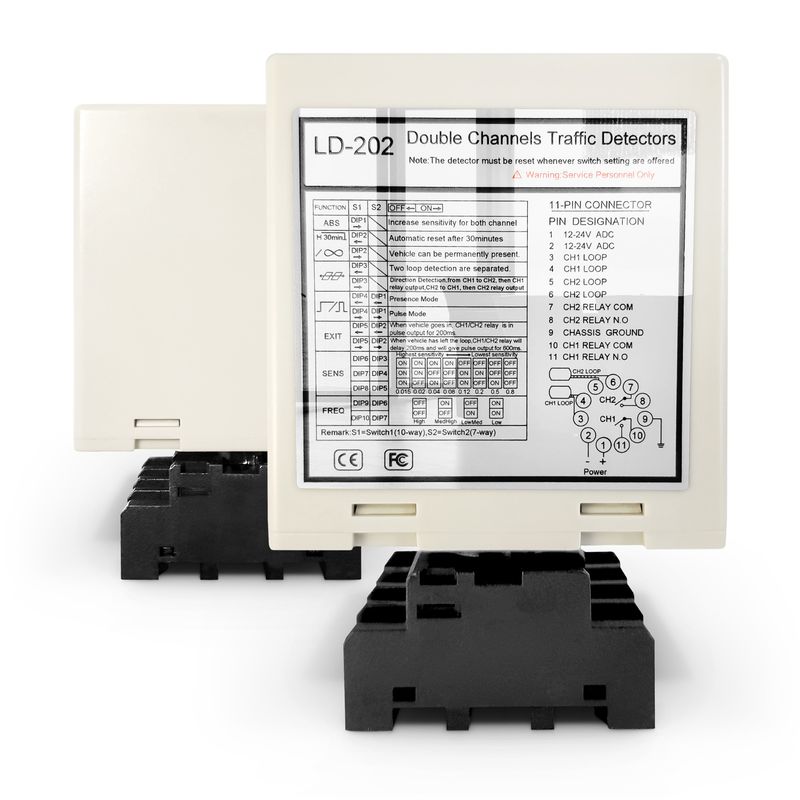

❀Switch1=S1: selezione funzione loop canale 1 (Dip Switch a 10 vie)

• (Interruttore 1) Aumento sensibilità speciale DIP1 e DIP2 per entrambi i rimorchi (entrambi i canali)











• (Interruttore 1=S1)D3,D4,D5 e (Interruttore 2=S2)D1,D2 Impostazione delle funzioni speciali (Direzione Modalità 1,2,3Rilevamento. Modalità4,5,6 Modalità normale, il rilevamento di due loop è separato.)







• (Interruttore 1=S1)D6, D7 e D8 e (Interruttore 2=S2)D3, D4 e D5 Impostazione della selezione della sensibilità di CH1 e CH2.(Otto livelli di scelta)







• (Interruttore1=S1)D9 e D10 e (Interruttore2=S2)D6,D7 Impostazione della frequenza (da 20 K a 100 KHz).

Pulsante di ripristino: Nota: l'LD-200 deve essere ripristinato ogni volta che viene apportata una modifica alle impostazioni dei Dip switch.







Installazione del circuito

Gli anelli sono sigillati utilizzando un composto epossidico nero a presa rapida o mastice bituminoso caldo per fondersi con la superficie stradale.



Durante l'installazione, mantenere la spina e la presa del prodotto in direzione verticale







Risoluzione dei problemi







---



Serie di prodotti

LD-100	LD-102	LD-200	LD-202	JTHT-11
Canale singolo 100-240 V CA	Canale singolo 12-24 V CA/CC	Doppio canale 100-240 V CA	Doppio canale 12-24 V AV/CC	Cavo ad anello Bobina in teflon da 305 m
