Loop a due canali con avviso di guasto | Funzionamento affidabile e interferenze anti-crosstalk

Nei sistemi di controllo degli accessi critici, di gestione del traffico e di automazione industriale, l'affidabilità non è solo una caratteristica: è essenziale. I tempi di inattività del sistema comportano interruzioni, potenziali rischi per la sicurezza e maggiori costi operativi. Il rilevatore di loop a due canali JUTAI è progettato da zero per un funzionamento affidabile e continuo, incorporando avvisi di guasto intelligenti e una solida tecnologia anti-interferenza per mantenere i sistemi funzionanti in modo fluido e prevedibile.

Manutenzione proattiva con avvisi di guasto integrati

La risoluzione dei problemi del rilevatore di loop può richiedere molto tempo ed essere frustrante. Il rilevatore a due canali JUTAI semplifica la manutenzione grazie al sistema di allarme guasti integrato. Le funzionalità diagnostiche integrate, spesso indicate da LED visivi chiari, forniscono un feedback immediato sullo stato dei circuiti induttivi collegati. I tecnici possono identificare rapidamente potenziali problemi come cortocircuiti, circuiti aperti o modifiche significative dell'induttanza senza test approfonditi. Questa funzionalità di diagnostica proattiva riduce drasticamente i tempi di risoluzione dei problemi, minimizza i tempi di inattività del sistema e consente una manutenzione rapida e mirata, garantendo che le operazioni rimangano efficienti. JUTAI ti fornisce le informazioni necessarie per una manutenzione efficace.

Prestazioni stabili e prive di interferenze

Le installazioni spesso coinvolgono più circuiti che operano in stretta prossimità o ambienti con notevole rumore elettrico, creando il rischio di diafonia e interferenze. Ciò può portare a rilevamenti mancati o falsi trigger, compromettendo l'affidabilità del sistema. Il rilevatore di loop a due canali JUTAI affronta direttamente questa sfida con la tecnologia avanzata di interferenza anti-crosstalk. Dotato di funzionalità come frequenze operative regolabili, il rilevatore consente agli installatori di selezionare impostazioni distinte per ciascun canale o rilevatori adiacenti. Ciò riduce al minimo la possibilità di interferenze, garantendo l'integrità del segnale e fornendo un rilevamento del veicolo stabile e accurato su cui puoi fare affidamento, anche in ambienti complessi o elettricamente rumorosi.

Progettato per un funzionamento affidabile e a lungo termine

L'affidabilità va oltre le semplici caratteristiche individuali; è incorporato nel design principale. JUTAI combina i vantaggi degli avvisi di guasto e della tecnologia anti-interferenza con un'ingegneria robusta e componenti di alta qualità. Questo impegno garantisce che il rilevatore di loop a due canali offra prestazioni costanti e affidabili anno dopo anno, in condizioni operative impegnative. Dall'accesso sicuro ai cancelli agli incroci di traffico complessi, puoi fidarti dei rilevatori JUTAI per fornire il funzionamento affidabile necessario per un'integrazione perfetta e prestazioni sostenute all'interno dei tuoi sistemi critici.

Scegli Affidabilità, Riduci al minimo i tempi di inattività

Investi nella certezza operativa con un rilevatore di loop progettato per la stabilità. Il rilevatore di loop a due canali JUTAI con avvisi di guasto e tecnologia anti-interferenza offre la tranquillità che deriva da tempi di inattività ridotti, manutenzione più semplice e prestazioni costantemente affidabili.

Caratteristica

• 1. Intervallo di rilevamento 15-2000 μh
  • Il rilevatore di loop supporta un ampio intervallo di rilevamento da 15 µH a 2000 µH, adattandosi a varie dimensioni e configurazioni di loop per un'applicazione versatile in diversi scenari di rilevamento del traffico.
  • L'ampio raggio di rilevamento consente al nostro rilevatore di loop di rilevare tutti i tipi di veicoli, motocicli, automobili, camion ultra lunghi, autobus e così via

• 2. Lato compatto
  • L'alloggiamento compatto e ben progettato combina tutti i requisiti del settore in termini di caratteristiche e funzionalità, consentendo di incorporare questo rilevatore in qualsiasi sistema di rilevamento del traffico esistente.

• 3. Funzionalità diagnostiche e indicazione LED
  • Le funzionalità diagnostiche complete consentono una diagnosi accurata dei problemi del circuito e dell'installazione e mostrano lo stato del LED, garantendo prestazioni ottimali e riducendo i tempi di inattività.

• 4. Tempo di presenza selezionabile
  • L'uscita del relè di presenza può essere selezionata per limitare un'uscita di rilevamento a un tempo fisso (superiore a 30 minuti) mentre un veicolo rimane sulla spira, garantendo flessibilità nella gestione del traffico.

• 5. Aumento automatico della sensibilità (ASB)
  • Questa funzione rileva in modo affidabile grandi combinazioni camion-rimorchio e veicoli a pianale rialzato aumentando automaticamente la sensibilità al massimo al momento del rilevamento del veicolo, garantendo un'identificazione accurata.

• 6. Compensazione automatica della deriva dell'ambiente
  • I rilevatori di loop (o altri sensori) si adattano e si calibrano automaticamente ai cambiamenti delle condizioni ambientali, mantenendo la precisione e la stabilità del rilevamento nonostante i diversi fattori meteorologici e ambientali.

• 7. 17 Impostazione Dip Switch
  • Il design del dip switch sul guscio rende l'impostazione del rilevatore di loop più semplice e chiara, il che è molto intuitivo per gli utenti. Gli utenti possono prima impostare tutte le funzioni e poi installare il rilevatore di loop.

• 8. I doppi canali funzionano in modo cooperativo o indipendente
  • Il rilevatore di loop a doppio canale può essere utilizzato come due versioni a canale singolo, supporta due canali di rilevamento indipendenti.
  • Consentendo anche il monitoraggio simultaneo di più loop, il rilevatore di loop ha la capacità di riconoscere la direzione nelle applicazioni a canale singolo. migliorare la flessibilità e la precisione del rilevamento dei veicoli.

• 9. Interferenze anti-crosstalk.
  • Attraverso il dip switch è possibile regolare la frequenza del rilevatore di spira per evitare interferenze di diafonia causate dall'installazione di due bobine di spira troppo vicine.





---



Connessioni







Modalità operative

Il rilevatore della serie LD-200 può essere configurato per una qualsiasi delle seguenti modalità:

Modalità presenza	Modalità a impulsi
Modalità presenza logica AB (funzionamento barriera)	Modalità impulso logico AB (logica di conteggio)



Indica e cambia

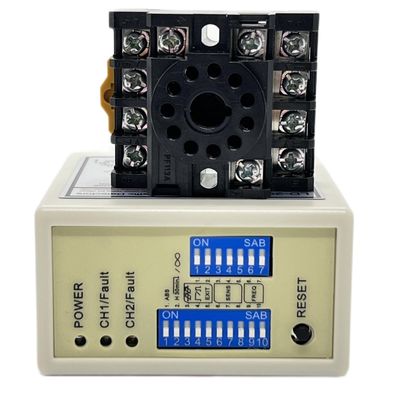

❀LED di alimentazione: il LED di alimentazione ROSSO indica "Accensione"

• Led di rilevamento CH1: sempre acceso: indica il rilevamento del veicolo.

• Lampeggia lentamente: indica che il loop è in cortocircuito o che il numero di torsioni dopo il loop non è sufficiente.

• Lampeggia velocemente: indica che il circuito è aperto o ci sono troppe torsioni dopo il circuito.

• Led di rilevamento CH2: sempre acceso: indica il rilevamento del veicolo.

• Lampeggia lentamente: indica che il loop è in cortocircuito o che il numero di torsioni dopo il loop non è sufficiente.

• Lampeggia velocemente: indica che il circuito è aperto o ci sono troppe torsioni dopo il circuito.



❀Selezione della sensibilità

• La sensibilità e la frequenza del loop possono essere regolate tramite l'impostazione del dip switch a 7 vie e a 10 vie.

• L'utente può selezionare 8 diverse impostazioni modificando l'impostazione del dip-switch in diverse modalità come intabelle di impostazione dei dip-switch qui sotto. Dip switch 6, 7 e 8 per la selezione della sensibilità del CH1 dove 0,8 è il meno sensibile e 0,015 il più sensibile.

• Dip switch 3, 4 e 5 per la selezione della sensibilità del CH2 dove 0,8 è il meno sensibile e 0,015 il più sensibile.







❀Switch1=S1: selezione funzione loop canale 1 (Dip Switch a 10 vie)

• (Interruttore 1) Aumento sensibilità speciale DIP1 e DIP2 per entrambi i rimorchi (entrambi i canali)











• (Interruttore 1=S1)D3,D4,D5 e (Interruttore 2=S2)D1,D2 Impostazione delle funzioni speciali (Direzione Modalità 1,2,3Rilevamento. Modalità4,5,6 Modalità normale, il rilevamento di due loop è separato.)







• (Interruttore 1=S1)D6, D7 e D8 e (Interruttore 2=S2)D3, D4 e D5 Impostazione della selezione della sensibilità di CH1 e CH2.(Otto livelli di scelta)







• (Interruttore1=S1)D9 e D10 e (Interruttore2=S2)D6,D7 Impostazione della frequenza (da 20 K a 100 KHz).

Pulsante di ripristino: Nota: l'LD-200 deve essere ripristinato ogni volta che viene apportata una modifica alle impostazioni dei Dip switch.







Installazione del circuito

Gli anelli sono sigillati utilizzando un composto epossidico nero a presa rapida o mastice bituminoso caldo per fondersi con la superficie stradale.



Durante l'installazione, mantenere la spina e la presa del prodotto in direzione verticale







Risoluzione dei problemi







---



Serie di prodotti

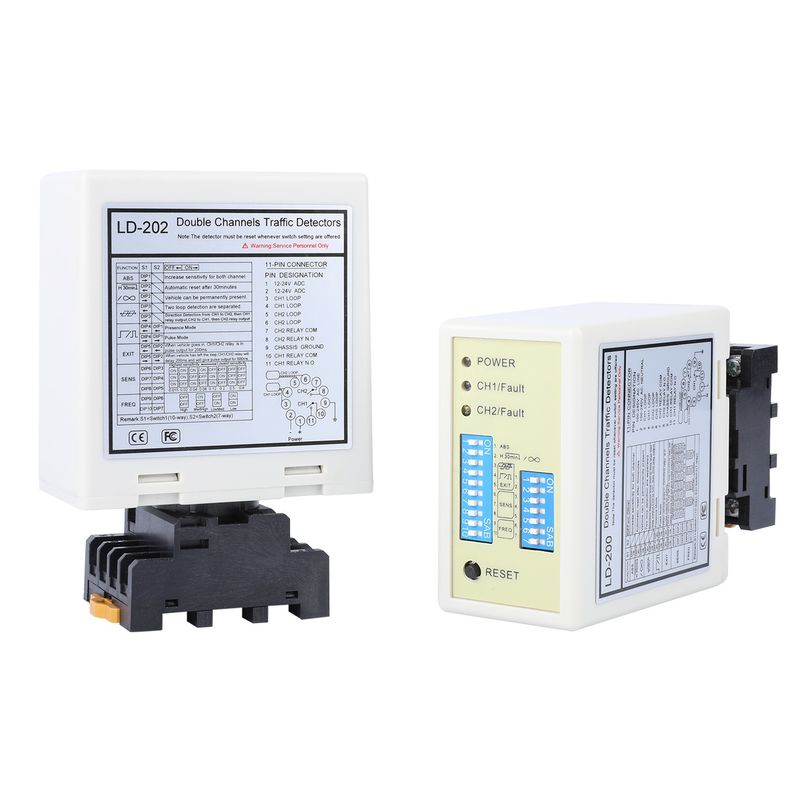

LD-100	LD-102	LD-200	LD-202	JTHT-11
Canale singolo 100-240 V CA	Canale singolo 12-24 V CA/CC	Doppio canale 100-240 V CA	Doppio canale 12-24 V AV/CC	Cavo ad anello Bobina in teflon da 305 m
