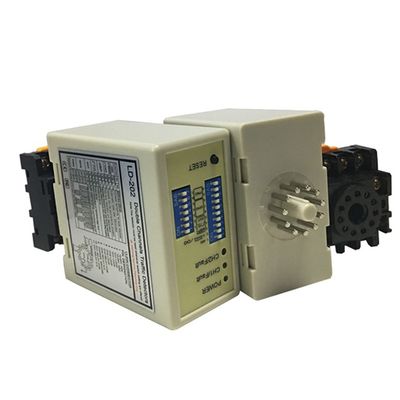

Rilevatore di loop per barriera di sicurezza | Doppio canale, impedisce lo schiacciamento e ingresso/uscita durevole e sicuro

Le barriere e i cancelli automatizzati sono essenziali per controllare gli accessi e gestire il flusso del traffico in innumerevoli strutture, dai parcheggi ai siti industriali. Tuttavia, il loro funzionamento deve dare priorità alla sicurezza sopra ogni altra cosa. Le chiusure accidentali possono causare danni al veicolo, lesioni e responsabilità costose. Il rilevatore di loop con barriera di sicurezza a doppio canale JUTAI è specificamente progettato per mitigare questi rischi, fornendo funzionalità di sicurezza avanzate, robusta durata e controllo affidabile per punti di ingresso e uscita sicuri.

Previeni gli incidenti dovuti a pizzicamento grazie alla logica avanzata a doppio canale

Il principale vantaggio in termini di sicurezza risiede nella tecnologia a doppio canale. A differenza dei sistemi di base a circuito singolo, questo rilevatore utilizza due circuiti induttivi indipendenti e una logica sofisticata. Un canale gestisce tipicamente l'attivazione o l'apertura primaria della barriera, mentre il secondo funge da circuito di presenza di sicurezza dedicato. Questa configurazione consente al sistema di rilevare in modo affidabile se un veicolo rimane all'interno del percorso della barriera, impedendo attivamente la chiusura prematura del cancello o del braccio della barriera. Questa fondamentale funzione antipizzicamento, alimentata dalla precisa tecnologia di rilevamento JUTAI, riduce significativamente il rischio di incidenti e aumenta la fiducia dell'utente nei punti di accesso.

Costruito per la longevità: prestazioni durevoli giorno dopo giorno

I punti di controllo degli accessi sono spesso sottoposti a un uso intensivo e all'esposizione a condizioni meteorologiche variabili. Il rilevatore di loop a doppio canale JUTAI è costruito pensando alla durabilità. Il suo design robusto garantisce un funzionamento affidabile anche in ambienti esterni o industriali impegnativi. Costruito con materiali di qualità e progettato per la resilienza, resiste ai rigori del funzionamento quotidiano, riducendo al minimo i tempi di fermo e le esigenze di manutenzione. Questa attenzione alla durabilità garantisce che il sistema di sicurezza rimanga operativo ed efficace a lungo termine, fornendo una protezione coerente e un controllo degli accessi ininterrotto.

Entrata e uscita sicure: controllo affidabile dove conta

Oltre a prevenire gli incidenti, questo rilevatore a doppio canale contribuisce alla sicurezza generale del sito. Il sistema a due loop fornisce una conferma più affidabile della presenza e del passaggio del veicolo rispetto alle configurazioni a loop singolo. Questa maggiore precisione di rilevamento aiuta a garantire che le barriere funzionino correttamente per le entrate e le uscite autorizzate, prevenendo problemi come tailgating o tentativi di passaggio non autorizzati. Fornendo una logica di rilevamento dei veicoli affidabile, il rilevatore JUTAI si integra perfettamente nel tuo sistema di controllo degli accessi, rafforzando le operazioni sicure e offrendoti un maggiore controllo su chi entra ed esce dai tuoi locali.

Investi in sicurezza e protezione con JUTAI

Non scendere a compromessi sulla sicurezza delle tue barriere e cancelli automatizzati. Il rilevatore di loop a doppio canale JUTAI offre la protezione anti-pizzicamento, la lunga durata e la logica di controllo degli accessi sicura di cui hai bisogno. Proteggi le persone, previeni danni e garantisci un funzionamento affidabile con una soluzione affidabile.

Caratteristica

• 1. Intervallo di rilevamento 15-2000 μh
  • Il rilevatore di loop supporta un ampio intervallo di rilevamento da 15 µH a 2000 µH, adattandosi a varie dimensioni e configurazioni di loop per un'applicazione versatile in diversi scenari di rilevamento del traffico.
  • L'ampio raggio di rilevamento consente al nostro rilevatore di loop di rilevare tutti i tipi di veicoli, motocicli, automobili, camion ultra lunghi, autobus e così via

• 2. Lato compatto
  • L'alloggiamento compatto e ben progettato combina tutti i requisiti del settore in termini di caratteristiche e funzionalità, consentendo di incorporare questo rilevatore in qualsiasi sistema di rilevamento del traffico esistente.

• 3. Funzionalità diagnostiche e indicazione LED
  • Le funzionalità diagnostiche complete consentono una diagnosi accurata dei problemi del circuito e dell'installazione e mostrano lo stato del LED, garantendo prestazioni ottimali e riducendo i tempi di inattività.

• 4. Tempo di presenza selezionabile
  • L'uscita del relè di presenza può essere selezionata per limitare un'uscita di rilevamento a un tempo fisso (superiore a 30 minuti) mentre un veicolo rimane sulla spira, garantendo flessibilità nella gestione del traffico.

• 5. Aumento automatico della sensibilità (ASB)
  • Questa funzione rileva in modo affidabile grandi combinazioni camion-rimorchio e veicoli a pianale rialzato aumentando automaticamente la sensibilità al massimo al momento del rilevamento del veicolo, garantendo un'identificazione accurata.

• 6. Compensazione automatica della deriva dell'ambiente
  • I rilevatori di loop (o altri sensori) si adattano e si calibrano automaticamente ai cambiamenti delle condizioni ambientali, mantenendo la precisione e la stabilità del rilevamento nonostante i diversi fattori meteorologici e ambientali.

• 7. 17 Impostazione Dip Switch
  • Il design del dip switch sul guscio rende l'impostazione del rilevatore di loop più semplice e chiara, il che è molto intuitivo per gli utenti. Gli utenti possono prima impostare tutte le funzioni e poi installare il rilevatore di loop.

• 8. I doppi canali funzionano in modo cooperativo o indipendente
  • Il rilevatore di loop a doppio canale può essere utilizzato come due versioni a canale singolo, supporta due canali di rilevamento indipendenti.
  • Consentendo anche il monitoraggio simultaneo di più loop, il rilevatore di loop ha la capacità di riconoscere la direzione nelle applicazioni a canale singolo. migliorare la flessibilità e la precisione del rilevamento dei veicoli.

• 9. Interferenze anti-crosstalk.
  • Attraverso il dip switch è possibile regolare la frequenza del rilevatore di spira per evitare interferenze di diafonia causate dall'installazione di due bobine di spira troppo vicine.





---

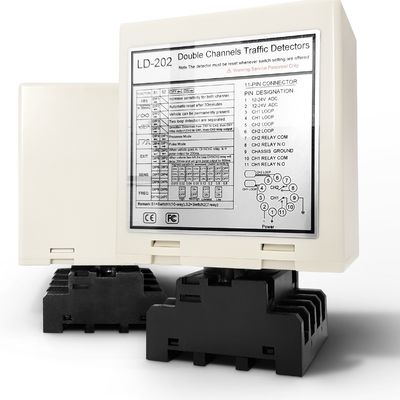

Connessioni







Modalità operative

Il rilevatore della serie LD-200 può essere configurato per una qualsiasi delle seguenti modalità:

Modalità presenza	Modalità a impulsi
Modalità presenza logica AB (funzionamento barriera)	Modalità impulso logico AB (logica di conteggio)

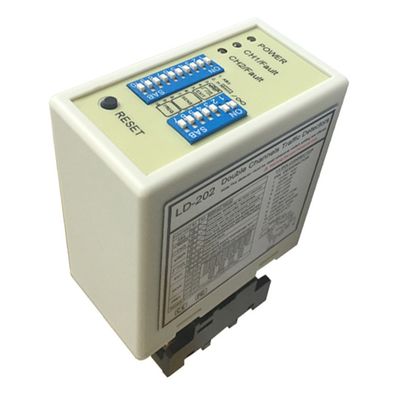

Indica e cambia

❀LED di alimentazione: il LED di alimentazione ROSSO indica "Accensione"

• Led di rilevamento CH1: sempre acceso: indica il rilevamento del veicolo.

• Lampeggia lentamente: indica che il loop è in cortocircuito o che il numero di torsioni dopo il loop non è sufficiente.

• Lampeggia velocemente: indica che il circuito è aperto o ci sono troppe torsioni dopo il circuito.

• Led di rilevamento CH2: sempre acceso: indica il rilevamento del veicolo.

• Lampeggia lentamente: indica che il loop è in cortocircuito o che il numero di torsioni dopo il loop non è sufficiente.

• Lampeggia velocemente: indica che il circuito è aperto o ci sono troppe torsioni dopo il circuito.



❀Selezione della sensibilità

• La sensibilità e la frequenza del loop possono essere regolate tramite l'impostazione del dip switch a 7 vie e a 10 vie.

• L'utente può selezionare 8 diverse impostazioni modificando l'impostazione del dip-switch in diverse modalità come intabelle di impostazione dei dip-switch qui sotto. Dip switch 6, 7 e 8 per la selezione della sensibilità del CH1 dove 0,8 è il meno sensibile e 0,015 il più sensibile.

• Dip switch 3, 4 e 5 per la selezione della sensibilità del CH2 dove 0,8 è il meno sensibile e 0,015 il più sensibile.

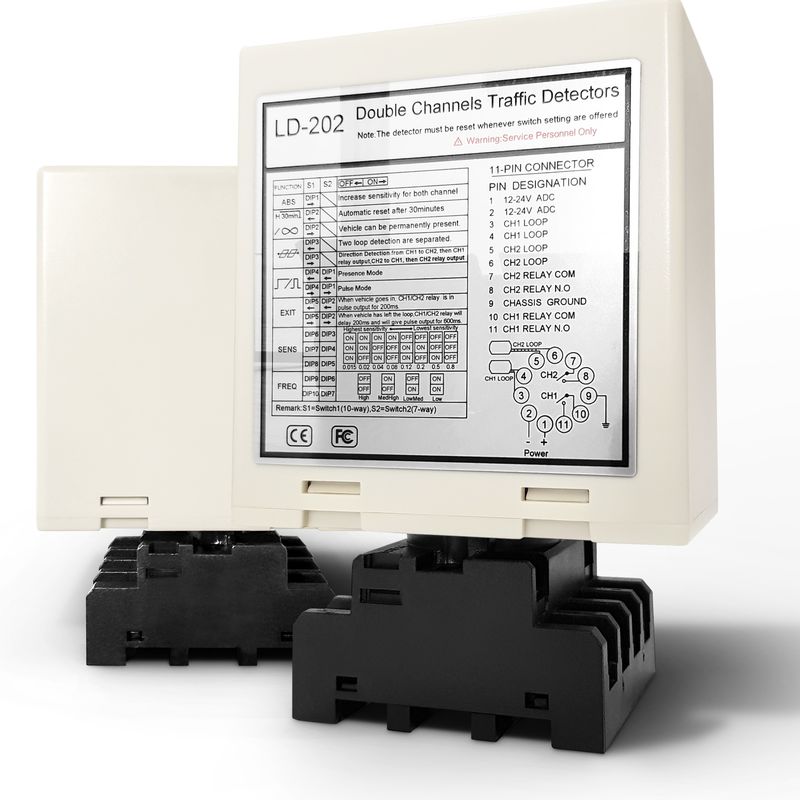

❀Switch1=S1: selezione funzione loop canale 1 (Dip Switch a 10 vie)

• (Interruttore 1) Aumento sensibilità speciale DIP1 e DIP2 per entrambi i rimorchi (entrambi i canali)











• (Interruttore 1=S1)D3,D4,D5 e (Interruttore 2=S2)D1,D2 Impostazione delle funzioni speciali (Direzione Modalità 1,2,3Rilevamento. Modalità4,5,6 Modalità normale, il rilevamento di due loop è separato.)







• (Interruttore 1=S1)D6, D7 e D8 e (Interruttore 2=S2)D3, D4 e D5 Impostazione della selezione della sensibilità di CH1 e CH2.(Otto livelli di scelta)







• (Interruttore1=S1)D9 e D10 e (Interruttore2=S2)D6,D7 Impostazione della frequenza (da 20 K a 100 KHz).

Pulsante di ripristino: Nota: l'LD-200 deve essere ripristinato ogni volta che viene apportata una modifica alle impostazioni dei Dip switch.







Installazione del circuito

Gli anelli sono sigillati utilizzando un composto epossidico nero a presa rapida o mastice bituminoso caldo per fondersi con la superficie stradale.



Durante l'installazione, mantenere la spina e la presa del prodotto in direzione verticale







Risoluzione dei problemi







---



Serie di prodotti

LD-100	LD-102	LD-200	LD-202	JTHT-11
Canale singolo 100-240 V CA	Canale singolo 12-24 V CA/CC	Doppio canale 100-240 V CA	Doppio canale 12-24 V AV/CC	Cavo ad anello Bobina in teflon da 305 m
LCR-MT
Multimetro





---
