Rilevatore di loop di traffico a doppio canale | Conta e classifica, ad alte prestazioni, certificato CE/FCC

Nei complessi ambienti urbani di oggi, una gestione efficiente del traffico è fondamentale. I tempi statici del segnale e il rilevamento di base del veicolo non sono più sufficienti. Per ottimizzare realmente il flusso, ridurre la congestione e migliorare la sicurezza, i professionisti del traffico hanno bisogno di informazioni più approfondite e di una tecnologia affidabile. Presentazione del rilevatore di loop di traffico a doppio canale JUTAI: una soluzione ad alte prestazioni progettata per fornire i dati e l'affidabilità richiesti dai moderni sistemi di trasporto intelligenti (ITS).

Vai oltre il semplice rilevamento: conta e classifica con sicurezza

Questo rilevatore avanzato sfrutta la tecnologia del circuito induttivo a doppio canale non solo per rilevare la presenza del veicolo, ma per fornire preziosi dati sul traffico. Il suo design sofisticato consente un conteggio accurato dei veicoli, essenziale per comprendere i modelli di volume del traffico e prendere decisioni informate sull'infrastruttura. Inoltre, la configurazione a doppio circuito consente funzionalità di classificazione dei veicoli di base, aiutando a distinguere tra diversi tipi di veicoli. Questi dati granulari consentono agli ingegneri del traffico di ottimizzare i tempi dei segnali, pianificare la manutenzione stradale in modo più efficace e sviluppare strategie basate su modelli di utilizzo della strada effettivi, il tutto alimentato dall'affidabile precisione di rilevamento di JUTAI.

Progettato per ambienti di traffico impegnativi: prestazioni senza compromessi

Volumi di traffico elevati, velocità variabili e diversi tipi di veicoli richiedono un rilevatore che funzioni perfettamente sotto pressione. Il rilevatore di loop a doppio canale JUTAI è costruito per prestazioni elevate, garantendo un rilevamento rapido e accurato anche in condizioni di traffico intenso. Il suo design robusto riduce al minimo le interferenze e garantisce un funzionamento stabile in un'ampia gamma di condizioni ambientali, fornendo dati coerenti di cui ti puoi fidare. Queste prestazioni affidabili si traducono direttamente in un flusso di traffico più fluido, ritardi ridotti e un funzionamento della rete più efficiente. Quando le prestazioni contano, JUTAI offre.

Qualità garantita: certificazione CE e FCC per la fiducia globale

Affidabilità e sicurezza non sono negoziabili nelle infrastrutture di gestione del traffico. Ecco perché il rilevatore di loop di traffico a doppio canale JUTAI è dotato di certificazioni CE e FCC. Questi standard riconosciuti a livello internazionale garantiscono la conformità a rigorosi requisiti di sicurezza, salute e protezione ambientale, nonché alla compatibilità elettromagnetica. Scegliere un rilevatore JUTAI certificato significa investire in un prodotto di qualità garantita, facilitare un'integrazione più agevole in diversi progetti e garantire il rispetto degli standard globali. Affidati a JUTAI per prestazioni certificate e tranquillità.

Migliora la tua strategia di gestione del traffico

Vai oltre il rilevamento di base e sfrutta la potenza dei dati dettagliati sul traffico con JUTAI. Il nostro rilevatore di loop di traffico a doppio canale offre il conteggio, la classificazione, le prestazioni elevate e l'affidabilità certificata necessarie per le soluzioni di traffico di prossima generazione.

Caratteristica

• 1. Intervallo di rilevamento 15-2000 μh
  • Il rilevatore di loop supporta un ampio intervallo di rilevamento da 15 µH a 2000 µH, adattandosi a varie dimensioni e configurazioni di loop per un'applicazione versatile in diversi scenari di rilevamento del traffico.
  • L'ampio raggio di rilevamento consente al nostro rilevatore di loop di rilevare tutti i tipi di veicoli, motocicli, automobili, camion ultra lunghi, autobus e così via

• 2. Lato compatto
  • L'alloggiamento compatto e ben progettato combina tutti i requisiti del settore in termini di caratteristiche e funzionalità, consentendo di incorporare questo rilevatore in qualsiasi sistema di rilevamento del traffico esistente.

• 3. Funzionalità diagnostiche e indicazione LED
  • Le funzionalità diagnostiche complete consentono una diagnosi accurata dei problemi del circuito e dell'installazione e mostrano lo stato del LED, garantendo prestazioni ottimali e riducendo i tempi di inattività.

• 4. Tempo di presenza selezionabile
  • L'uscita del relè di presenza può essere selezionata per limitare un'uscita di rilevamento a un tempo fisso (superiore a 30 minuti) mentre un veicolo rimane sulla spira, garantendo flessibilità nella gestione del traffico.

• 5. Aumento automatico della sensibilità (ASB)
  • Questa funzione rileva in modo affidabile grandi combinazioni camion-rimorchio e veicoli a pianale rialzato aumentando automaticamente la sensibilità al massimo al momento del rilevamento del veicolo, garantendo un'identificazione accurata.

• 6. Compensazione automatica della deriva dell'ambiente
  • I rilevatori di loop (o altri sensori) si adattano e si calibrano automaticamente ai cambiamenti delle condizioni ambientali, mantenendo la precisione e la stabilità del rilevamento nonostante i diversi fattori meteorologici e ambientali.

• 7. 17 Impostazione Dip Switch
  • Il design del dip switch sul guscio rende l'impostazione del rilevatore di loop più semplice e chiara, il che è molto intuitivo per gli utenti. Gli utenti possono prima impostare tutte le funzioni e poi installare il rilevatore di loop.

• 8. I doppi canali funzionano in modo cooperativo o indipendente
  • Il rilevatore di loop a doppio canale può essere utilizzato come due versioni a canale singolo, supporta due canali di rilevamento indipendenti.
  • Consentendo anche il monitoraggio simultaneo di più loop, il rilevatore di loop ha la capacità di riconoscere la direzione nelle applicazioni a canale singolo. migliorare la flessibilità e la precisione del rilevamento dei veicoli.

• 9. Interferenze anti-crosstalk.
  • Attraverso il dip switch è possibile regolare la frequenza del rilevatore di spira per evitare interferenze di diafonia causate dall'installazione di due bobine di spira troppo vicine.





---



Connessioni







Modalità operative

Il rilevatore della serie LD-200 può essere configurato per una qualsiasi delle seguenti modalità:

Modalità presenza	Modalità a impulsi
Modalità presenza logica AB (funzionamento barriera)	Modalità impulso logico AB (logica di conteggio)

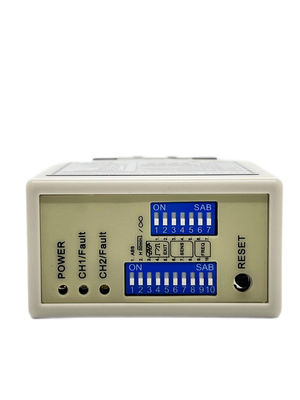

Indica e cambia

❀LED di alimentazione: il LED di alimentazione ROSSO indica "Accensione"

• Led di rilevamento CH1: sempre acceso: indica il rilevamento del veicolo.

• Lampeggia lentamente: indica che il loop è in cortocircuito o che il numero di torsioni dopo il loop non è sufficiente.

• Lampeggia velocemente: indica che il circuito è aperto o ci sono troppe torsioni dopo il circuito.

• Led di rilevamento CH2: sempre acceso: indica il rilevamento del veicolo.

• Lampeggia lentamente: indica che il loop è in cortocircuito o che il numero di torsioni dopo il loop non è sufficiente.

• Lampeggia velocemente: indica che il circuito è aperto o ci sono troppe torsioni dopo il circuito.



❀Selezione della sensibilità

• La sensibilità e la frequenza del loop possono essere regolate tramite l'impostazione del dip switch a 7 vie e a 10 vie.

• L'utente può selezionare 8 diverse impostazioni modificando l'impostazione del dip-switch in diverse modalità come intabelle di impostazione dei dip-switch qui sotto. Dip switch 6, 7 e 8 per la selezione della sensibilità del CH1 dove 0,8 è il meno sensibile e 0,015 il più sensibile.

• Dip switch 3, 4 e 5 per la selezione della sensibilità del CH2 dove 0,8 è il meno sensibile e 0,015 il più sensibile.







❀Switch1=S1: selezione funzione loop canale 1 (Dip Switch a 10 vie)

• (Interruttore 1) Aumento sensibilità speciale DIP1 e DIP2 per entrambi i rimorchi (entrambi i canali)











• (Interruttore 1=S1)D3,D4,D5 e (Interruttore 2=S2)D1,D2 Impostazione delle funzioni speciali (Direzione Modalità 1,2,3Rilevamento. Modalità4,5,6 Modalità normale, il rilevamento di due loop è separato.)







• (Interruttore 1=S1)D6, D7 e D8 e (Interruttore 2=S2)D3, D4 e D5 Impostazione della selezione della sensibilità di CH1 e CH2.(Otto livelli di scelta)







• (Interruttore1=S1)D9 e D10 e (Interruttore2=S2)D6,D7 Impostazione della frequenza (da 20 K a 100 KHz).

Pulsante di ripristino: Nota: l'LD-200 deve essere ripristinato ogni volta che viene apportata una modifica alle impostazioni dei Dip switch.







Installazione del circuito

Gli anelli sono sigillati utilizzando un composto epossidico nero a presa rapida o mastice bituminoso caldo per fondersi con la superficie stradale.



Durante l'installazione, mantenere la spina e la presa del prodotto in direzione verticale







Risoluzione dei problemi







---



Serie di prodotti

LD-100	LD-102	LD-200	LD-202	JTHT-11
Canale singolo 100-240 V CA	Canale singolo 12-24 V CA/CC	Doppio canale 100-240 V CA	Doppio canale 12-24 V AV/CC	Cavo ad anello Bobina in teflon da 305 m
