Sistema di doppio canale professionale. Logica direzionale, alta sensibilità e interferenze anti-interferenza.

IlSistema di loop a doppio canale professionale JUTAI(Modelli LD-200/LD-202) ridefinisce precisione e affidabilità nella gestione avanzata del traffico, combinandoTracciamento direzionale del veicolo,sensibilità ultra elevata, efunzionamento senza interferenzeper applicazioni mission-criticallogica direzionale a doppio canale, il sistema determina con precisione il movimento dei veicoli (entrata/uscita) utilizzando l'analisi delle fasi temporali, consentendo l'ottimizzazione del flusso del traffico in tempo reale agli incroci, alle piazze di pedaggio e alle strutture sicure.Regolazione della sensibilità a 16 livelli (0-F)Garantisce un rilevamento preciso su unIntervallo di induttanza 20 ‰ 2000 μH, catturando tutto, dalle biciclette ai camion pesanti, mentre iltecnologia adattiva anti-crosstalkIsola dinamicamente le frequenze tra40 ∼ 80 kHzIl sistema è stato progettato per sopportare ambienti difficili, ma è anche in grado di eliminare le interferenze dei rilevatori adiacenti, delle torri 5G o dei macchinari industriali.Cassa in alluminio con rating IP67protegge dalla polvere, dall'acqua e dalle temperature estreme (-40°C a +70°C), garantendo l'affidabilità nei porti costieri, nei siti artici o nei centri urbani.

Inreti di traffico cittadino intelligente, la logica direzionale dell'LD-202 riduce la congestione del 30% grazie alla sincronizzazione del segnale adattiva basata sul flusso del veicolo in tempo reale.zone ad alta sicurezzaIl canale 1 attiva i cancelli d'accesso, mentre il canale 2 verifica la pulizia del veicolo per evitare il backgating.Accuratezza del 9% anche in ambienti ad elevato EMI come le stazioni di ricarica dei veicoli elettrici o vicino alle linee elettriche ad alta tensioneUn recente impiego in un aeroporto del Medio Oriente ha ridotto i tentativi di ingresso non autorizzati del 45% grazie all'analisi direzionale e al rilevamento senza interferenze.Input universale 12-24V DC/100-240V CAL'energia solare e la rete elettricaLe uscite Modbus RTU/TCPintegrarsi perfettamente con le piattaforme di gestione del traffico per il controllo centralizzato.

JUTAI sottolinea la semplicità e la conformità:montaggio DIN-rail plug-and-playriduce il tempo di installazione a 15 minuti efunzionalità di ripristino automaticoAssicura il funzionamento ininterrotto durante le fluttuazioni di potenza.CE, FCC e RoHS, soddisfa gli standard mondiali di sicurezza e sostenibilità.Garanzia di 5 anni, questo sistema è la scelta ideale per gli ingegneri che richiedono precisione, adattabilità e durata industriale, dove l'intelligenza direzionale all'avanguardia si fonde con l'affidabilità del mondo reale.

Caratteristica

• 1. Intervallo di rilevamento 15-2000 μh
  • Il rilevatore di circuito supporta un ampio intervallo di rilevamento da 15 μH a 2000 μH, accogliendo varie dimensioni e configurazioni di circuito per applicazioni versatili in diversi scenari di rilevamento del traffico.
  • L'ampia gamma di rilevamento consente al nostro rilevatore di circuito di rilevare tutti i tipi di veicoli, motocicli, auto, camion ultra lungo, autobus e così via

• 2. lato compatto
  • L'alloggiamento compatto e ben progettato combina tutti i requisiti del settore per caratteristiche e funzionalità, consentendo a questo rilevatore di essere integrato in qualsiasi sistema di rilevamento del traffico esistente.

• 3Capacità diagnostiche e indicazione LED
  • Le capacità diagnostiche complete consentono una diagnosi accurata dei problemi di circuito e di installazione e mostrano attraverso lo stato LED, garantendo prestazioni ottimali e riducendo i tempi di inattività.

• 4. Orario di presenza selezionabile
  • L'uscita del relè di presenza può essere selezionata per limitare un'uscita di rilevamento a un tempo fisso (più di 30 minuti) mentre un veicolo rimane in loop, fornendo flessibilità nella gestione del traffico.

• 5- Potenziamento automatico della sensibilità (ASB)
  • Questa funzione rileva in modo affidabile le combinazioni di grandi camion e rimorchi e i veicoli a letto alto aumentando automaticamente la sensibilità al massimo al rilevamento del veicolo, garantendo un'identificazione accurata.

• 6- Compensazione automatica per la deriva ambientale
  • i sensori di circuito (o altri sensori) si adattano e si calibrano automaticamente ai cambiamenti delle condizioni ambientali,mantenere l'accuratezza e la stabilità del rilevamento nonostante i vari fattori climatici e ambientali.

• 7. 17 Impostazione dell' interruttore di immersione
  • La progettazione del passaporto sul guscio rende la regolazione del rilevatore di loop più facile e chiara, il che è molto semplice da usare per gli utenti.Gli utenti possono impostare tutte le funzioni prima e poi installare il rilevatore di loop.

• 8I due canali lavorano in modo cooperativo o indipendente.
  • Il rilevatore a doppio canale può essere utilizzato come due versioni a canale singolo, supporta due canali di rilevamento indipendenti.
  • Inoltre, consentendo il monitoraggio simultaneo di più loop, il rilevatore di loop ha la capacità di riconoscere la direzione nelle applicazioni a canale singolo.miglioramento della flessibilità e della precisione del rilevamento dei veicoli.

• 9Interferenze anti-crosstalk.
  • Attraverso l'interruttore di immersione, la frequenza del rilevatore di loop può essere regolata per evitare interferenze di crosstalk causate dall'installazione di due bobine di loop troppo vicine.





---

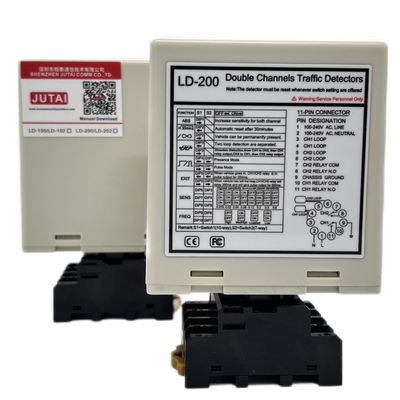

Connessioni







Modalità di funzionamento

Il rilevatore della serie LD-200 può essere configurato per una delle seguenti modalità:

Modalità di presenza	Modalità impulso
Modalità di presenza logica AB ((Operazione di barriera)	Modulo di impulso di logica AB ((Logica di conteggio)

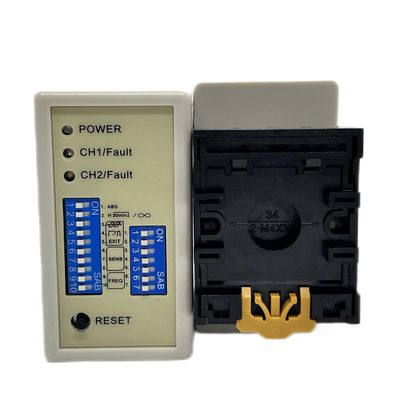

Indicatori e interruttori

LED di alimentazione: LED di alimentazione ROSSO indica

• CH1 Detecting Led:Continuously On: Indica il rilevamento del veicolo.

• Lampeggiando lentamente: indica che il circuito è corto o che il numero di giri dopo il circuito non è sufficiente.

• Lampeggiante veloce: indica che il circuito è aperto o troppi giri dopo il circuito.

• CH2 Detecting Led:Continuously On: Indica il rilevamento del veicolo.

• Lampeggiando lentamente: indica che il circuito è corto o che il numero di giri dopo il circuito non è sufficiente.

• Lampeggiante veloce: indica che il circuito è aperto o troppi giri dopo il circuito.



¢Selezione della sensibilità

• La sensibilità e la frequenza del circuito possono essere regolate con l'impostazione dell'interruttore a 7 vie e dell'interruttore a 10 vie.

• L'utente può selezionare 8 impostazioni diverse cambiando l'impostazione del pulsante di immersione in diverse modalità come nelper la selezione della sensibilità CH1, con 0,8 come meno sensibile e 0,015 come più sensibile.

• L'interruttore di immersione 3, 4 e 5 per la selezione della sensibilità CH2, con 0,8 come il più sensibile e 0,015 come il più sensibile.







¢Switch1=S1:Selezione della funzione di loop del canale 1 (switch di immersione a 10 direzioni)

• (Switch 1) DIP1 e DIP2 Aumento speciale della sensibilità per entrambi i rimorchi (entrambi i canali)











• (Switch1=S1) D3,D4,D5 e(Switch2=S2) D1,D2 Impostazione di funzioni speciali(Mode1,2,3 DirezioneRilevazione.5,6 in modalità normale, due circuiti di rilevamento sono separati)







• (Switch1=S1) D6 & D7 & D8 e (Switch2=S2) D3 & D4 & D5 Impostazione Selezione della sensibilità CH1 e CH2.(Scelte di otto livelli)







• (Switch1=S1) D9 & D10 e (Switch2=S2) D6,D7 Frequenza di impostazione (20 K a 100 KHz).

Tasto di ripristino: Si prega di notare che il LD-200 deve essere ripristinato ogni volta che viene apportata una modifica di impostazione agli interruttori di immersione.







Installazione del circuito

I cerchi sono sigillati con un composto epoxide nero o un mastic di bitume caldo per mescolarsi con la superficie della strada.



Durante l'installazione, mantenere la presa e la presa del prodotto nella direzione verticale







Disegni a disegno







---



Serie di prodotti

LD-100	LD-102	LD-200	LD-202	JTHT-11
Canale unico 100-240 V CA	Canale unico 12-24 V AC/DC	Doppia canalizzazione 100-240 V CA	Doppia canalizzazione 12-24 V AV/DC	Cavo a anello 305 m bobina teflon
