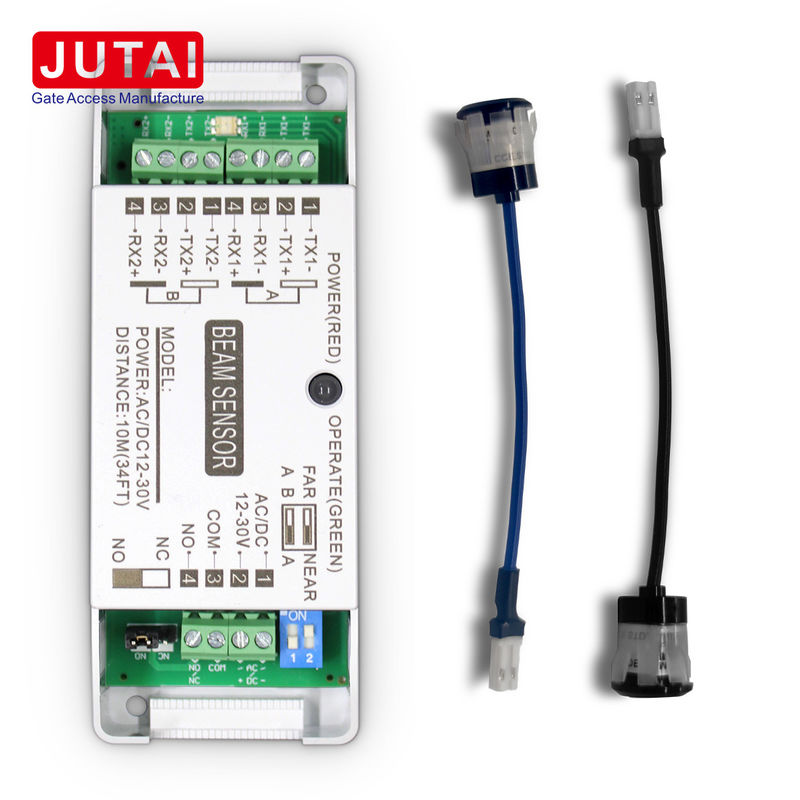

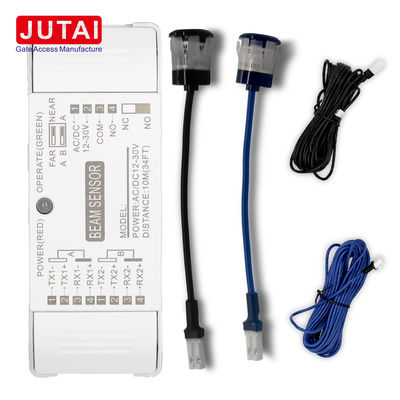

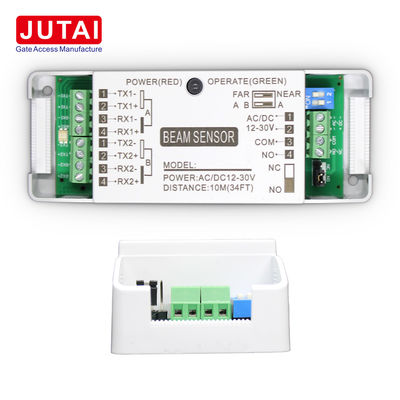

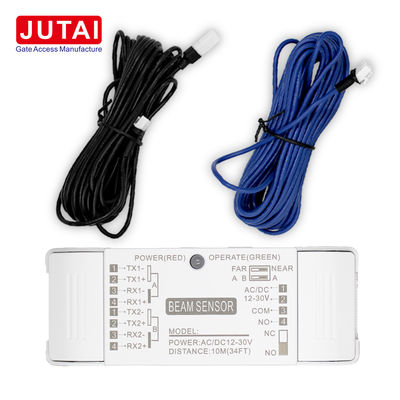

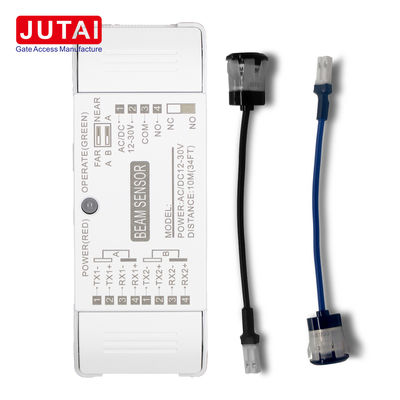

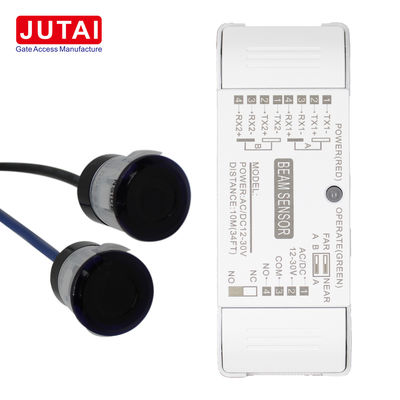

10 m Sensore del fascio infrarosso Cella fotoelettrica per la sicurezza delle porte automatiche

Contrabalzo automatico di sicurezza delle porte:utilizzato per impedire che la porta intrappoli persone o oggetti quando è chiusa.È costituito da un paio di emittenti e ricevitori a infrarossi montati su entrambi i lati della porta e che creano un raggio a infrarossi.Quando una persona o un oggetto passa attraverso la porta, questo fascio viene interrotto, innescando l'interruzione della chiusura o dell'apertura della porta per evitare eventuali pizzichi o schiacciamenti.

Definizioni di cablaggio

Nota: 1.Input di potenza AC/DC12-30V

2.Se si utilizza un raggio di gruppo, è necessario collegarlo a un raggio singolo

3.DIP1 impostazione del fascio singolo/doppio

4.DIP2 range di impostazione

5.NO/NC Output può essere selezionato

Vantaggio complessivo

• Utilizzando il metodo del cablaggio, il cablaggio è semplice, conveniente e preciso.
• Utilizzando la tecnologia di controllo microcomputer, il sistema ha un'elevata integrazione e una forte stabilità.
• Il design internazionale delle lenti ottiche generali ha una buona messa a fuoco, un angolo di controllo ragionevole ed è facile da installare.
• Utilizzando una speciale tecnologia di transceiver a codifica microcomputer, il trasmettitore e il ricevitore hanno una lunga distanza e una forte capacità antiinterferenza.
• Adottare sistemi di filtraggio, decodifica e amplificazione per risolvere efficacemente il problema della resistenza alle interferenze naturali della luce solare.
• Ha un singolo o doppio gruppo di lenti trasmettitore e uscite di connessione separate. La connessione ha buone proprietà di schermatura e può controllare un fascio di luce o due fasci di luce.
• Dopo che l'occlusione luminosa è innescata, l'uscita può selezionare in modo flessibile i segnali normalmente aperti o normalmente chiusi.
• Progettazione di ingresso di alta tensione, valida sia per 12-30VAC che per DC.
• La modalità di calcolo unica ad alta precisione e il fattore di filtraggio della luce solare migliorano notevolmente la capacità anti-interferenza del sistema.

Considerazioni specifiche

• Il fascio singolo deve essere collegato al gruppo A e il fascio doppio al gruppo AB.

• Quando si installa l'occhio elettrico, il diametro del foro forato è di 13 mm.

• Quando si utilizza un singolo fascio luminoso, l'altezza di installazione raccomandata è di 60 cm dal suolo.

• Quando si utilizzano travi doppie,una serie è installata ad un'altezza di 30 cm dal suolo e l'altra a un'altezza di 90 cm dal suolo.

• Il trasmettitore e il ricevitore hanno un certo intervallo di cattura automatica, ma assicuratevi di allinearli durante l'installazione per garantire la coerenza nelle direzioni orizzontale e verticale.

• Normalmente, si deve fare attenzione a non mettere pile di oggetti tra il trasmettitore e il ricevitore per evitare blocchi e malfunzionamenti.

• Questo sistema ha un'eccellente resistenza alle interferenze luminose naturali, ma durante l'installazione, cercate di evitare l'esposizione frontale diretta alla luce solare forte all'occhio elettrico.

• Assicurarsi che l'altezza della luce di sicurezza dal suolo non sia inferiore a 20 cm.
