Marchio: | JUTAI |
Numero di modello: | SDM-18 |
MOQ: | Supporto 1-10 Pcs per campione |
prezzo: | Negoziabile |
Dettagli dell' imballaggio: | 50 p.c. 1 cartone |
Condizioni di pagamento: | L/C, T/T, Western Union |

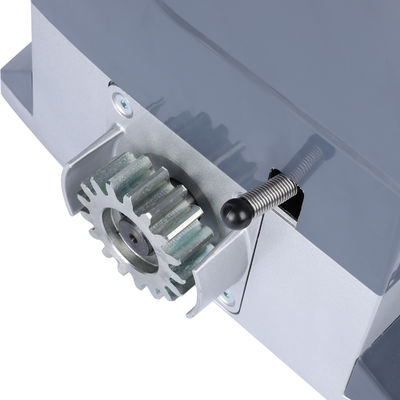

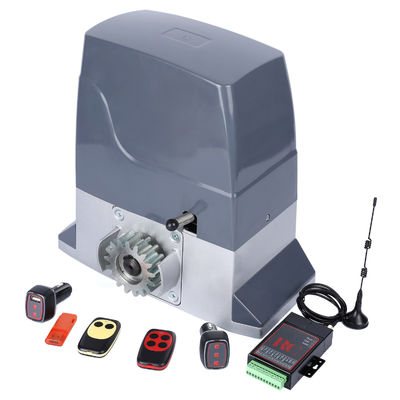

Il motore per cancello scorrevole automatico ad alta velocità SDM-36 è progettato per coloro che richiedono prestazioni robuste e funzionamento senza interruzioni. Grazie al suo potente motore, questa unità offre rapide velocità di apertura e chiusura, rendendola ideale sia per applicazioni residenziali che commerciali. Sperimenta la comodità di un accesso rapido senza sacrificare la sicurezza, poiché l'SDM-36 garantisce ogni volta un movimento fluido e affidabile.
Progettato per durare nel tempo, l'SDM-36 presenta una struttura robusta che resiste alle esigenze di un uso frequente. La sua tecnologia avanzata riduce al minimo il rumore durante il funzionamento, consentendo un ambiente tranquillo sia a casa che in un ambiente lavorativo frenetico. Le funzionalità di sicurezza avanzate, tra cui il rilevamento degli ostacoli e le funzioni di arresto automatico, garantiscono che la tua proprietà rimanga sicura fornendo al contempo un facile accesso agli utenti.

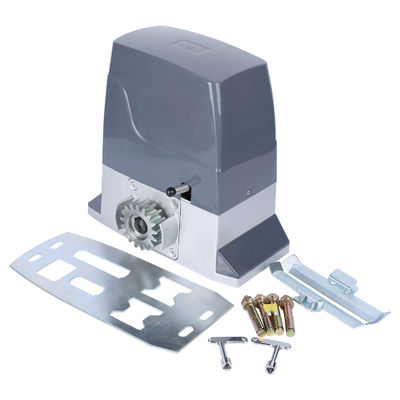

L'installazione dell'SDM-36 è semplice, rendendolo compatibile con varie dimensioni e pesi di cancelli scorrevoli. Aumenta la sicurezza e la funzionalità della tua proprietà con il motore per cancelli scorrevoli automatici ad alta velocità SDM-36, dove prestazioni potenti incontrano un funzionamento regolare, garantendo una soluzione affidabile per tutte le esigenze di automazione dei cancelli.
1. Design anti-sbalzo.
Alla prima operazione dopo ogni accensione, il motore gira al rallentatore fino al punto limite durante tutto il processo per evitare di uscire dal limite. Quando la porta raggiunge il punto limite, il motore può essere azionato solo premendo il pulsante della direzione opposta per evitare che il limite venga superato. (Avviso: ha la funzione di protezione dallo spegnimento quando è in posizione e il motore si muove solo nella direzione opposta quando viene rialimentato).
2. Modalità master-slave disponibile.
Due motori con la stessa scheda di controllo su ciascuno possono funzionare in modo sincrono. In questa modalità vengono sincronizzati gli infrarossi, il rilevamento del terreno, la chiusura automatica della porta e altre funzioni. Attenzione: il rilevamento a infrarossi e di terra deve essere collegato al motore principale.
3. Protezione del tempo di funzionamento del motore.
Per evitare che il motore funzioni durante l'interruzione della corsa, la scheda di controllo apprenderà automaticamente il tempo di funzionamento del motore senza impostazione manuale e verranno aggiunti automaticamente 10 s come margine di tempo.
4. Funzione di chiusura automatica.
Il tempo può essere impostato da 1s a 250s prima che la porta si chiuda automaticamente. Il valore predefinito è 3 secondi.
5. Avvio graduale e arresto lento.
Sono disponibili funzionalità di avvio graduale e arresto lento. È possibile regolare la distanza e la velocità della funzione di arresto lento.
6. Stop e rimbalzo contro la resistenza.
Commutabile tra arresto contro resistenza e ritorno contro resistenza per la corsa di chiusura. Fermo contro resistenza per la corsa di apertura.
7. Presa integrata per modulo bluetooth.
A bordo è integrata una presa per l'inserimento del modulo bluetooth autonomo (modulo non incluso di default).
8. Configurazione con un pulsante per il controllo Internet.
Può essere accoppiato direttamente con i controller Internet premendo un pulsante a bordo, non è richiesta alcuna procedura di copia.
Modello | Capacità | Ingresso | Produzione | Potenza nominale | Coppia in uscita | Velocità di rotazione | Velocità del cancello |
JTSDM-10R | 1000 CHILOGRAMMI | CA 220/110 V | CC 24 V | 130 W | 29 Nm | 1500 giri al minuto | 12 m/min |
JTSDM-15R | 1500 CHILOGRAMMI | CA 220/110 V | CC 24 V | 180 W | 30 Nm | 1500 giri al minuto | 12 m/min |
JTSDM-20R | 2000 CHILOGRAMMI | CA 220/110 V | CC 24 V | 280 W | 37 Nm | 1500 giri al minuto | 12 m/min |
JTSDM-30R | 3000KG | CA 220/110 V | CC 24 V | 350 W | 47 Nm | 1500 giri al minuto | 12 m/min |
JTHSDM-18 | 1200 CHILOGRAMMI | CA 220/110 V | CC 24 V | 250 W | 30 Nm | 2500 giri al minuto | 18 m/min |
JTHSDM-24 | 800 CHILOGRAMMI | CA 220/110 V | CC 24 V | 300 W | 42 Nm | 3000 giri al minuto | 24 m/min |
JTHSDM-36 | 600 CHILOGRAMMI | CA 220/110 V | CC 24 V | 350 W | 50 Nm | 3500 giri al minuto | 36 m/min |
Dip Switch ①: interruttore della modalità a un tasto e a quattro tasti del telecomando
❀Posizione SPENTO
Telecomando con quattro tasti indipendenti con funzione Apri, Chiudi, Stop, Blocca. In modalità non di passaggio, dopo aver premuto il tasto Blocca, è necessario premere il tasto Stop prima di poter funzionare.
❀Posizione ON
(1) Un singolo tasto sul telecomando è il tasto di controllo a un tasto (il tasto specifico premuto durante l'accoppiamento).
(2) Ciascun tasto del telecomando è un tasto di controllo a un tasto.
❀Impostazione della funzione
Ruotare e ruotare solo ① e ⑥ su ON, premere SET una volta con un cicalino per attivare la modalità a un tasto a tasto singolo, premere nuovamente con 4 cicalini per attivare la modalità a un tasto a 4 tasti. Ruotare ⑥ su OFF dopo l'impostazione.
Dip Switch ②: Modalità Passaggio
❀Posizione SPENTA
Disabilita la modalità di passaggio.
❀Posizione ON
Abilita la modalità di passaggio (① su OFF, ② su ON).
❀ Quando il cancello è chiuso nella posizione limite, premere il tasto Blocco farà funzionare il motore nel movimento di apertura per 6 secondi.
Dip Switch ③: chiusura automatica
❀Posizione SPENTA
Disabilitare la funzione di chiusura automatica.
❀Posizione ON
Abilita la funzione di chiusura automatica. Solo quando il cancello viene aperto a finecorsa inizierà il conto alla rovescia, poi il cancello si chiuderà automaticamente fino a finecorsa.
❀Impostazione del timer di chiusura automatica
Ruota e ruota solo ③ e ⑥ su ON, ogni pressione del tasto SET dura 1 secondo, impostalo finché
desidero fino a 250 s. Dopo l'impostazione, ruotare ⑥ su OFF.
Dip Switch ④: Arresto lento
❀Posizione SPENTO
Disabilitare la funzione di arresto lento.
❀Posizione ON
Abilita la funzione di arresto lento (efficace solo dopo l'apprendimento della distanza di viaggio).
❀ La velocità dell'arresto lento può essere regolata con il regolatore MT, ruotarlo in senso orario per aumentare la velocità, ruotarlo in senso antiorario per ridurre la velocità.
❀ La distanza dell'arresto lento può essere regolata con il regolatore TIME, girarlo in senso orario per guadagnare la distanza, girarlo in senso antiorario per ridurre la distanza.
❀Apprendimento a distanza di viaggio
Ruotare e ruotare solo ④ e ⑥ su ON, quindi tenere premuto il tasto UNO finché il cancello non inizia a girare automaticamente e rilasciare. Si chiuderà al limite, si aprirà al limite e si chiuderà nuovamente al limite con l'effetto di arresto lento. Dopo 2 bip la procedura di apprendimento della distanza del viaggio è completata.
Dip Switch ⑤: Potenza di avvio
❀Posizione SPENTO
Abilita la funzione di avvio lento. Il cancello gira a velocità ridotta per i primi 2 s, per ridurre il tremolio del cancello.
❀Posizione ON
Velocità iniziale massima. Il cancello funziona fin dall'inizio alla massima velocità.
Dip Switch ⑥: Chiave di impostazione
❀Posizione SPENTA
Rende effettive le impostazioni.
❀Posizione ON
Abilita la modalità di impostazione per la funzione One-key, la funzione di chiusura automatica e le funzioni di arresto lento. Una volta impostate le impostazioni, girare questo tasto su OFF per avere effetto.
Dip Switch ⑦: Resistenza Arresto e Ritorno
❀Posizione SPENTA
Il cancello si ferma durante la corsa in apertura o chiusura.
❀Posizione ON
Il cancello si ferma incontrando resistenza durante la corsa in apertura. Durante la corsa in chiusura il cancello si ferma contro resistenza per 1 s e poi rimbalza.
❀Regolazione ottimizzata del rimbalzo della resistenza
Assicurarsi che il motore funzioni correttamente. Accendere il dip switch ⑦, quindi mentre il motore è in movimento di chiusura, ruotare il regolatore della FORZA in senso antiorario per consentire alla porta di fermarsi e ritornare automaticamente, questa è la soglia della forza di resistenza, si consiglia di ruotare leggermente il regolatore in senso orario per impostarlo come forza di resistenza finale.
Dip Switch ⑧: scambio della direzione di rotazione del motore
❀ Scambia questo interruttore per invertire la direzione di rotazione dell'ingranaggio.
Dip Switch blu ①: Normalmente chiuso/aperto
❀Posizione SPENTA
Impostare lo stato del motore su normalmente aperto.
❀Posizione ON
Impostare lo stato del motore su normalmente chiuso.
Dip Switch blu ②: modalità master-slave
❀Posizione OFF
Imposta il motore corrente come motore principale.
❀Posizione ON
Imposta il motore attuale come motore slave.
❀ La modalità master-slave significa che 2 motori con la stessa scheda di controllo installata su ciascuno funzionano in modo sincrono quando viene azionato il motore principale. Collegare 2 motori tramite le interfacce 485A+B su entrambi i motori in parallelo per realizzare la modalità master-slave.
Introduzione agli indicatori LED
Indicatore RUN
1.L'indicatore RUN è sempre acceso quando alimentato.
2.L'indicatore RUN lampeggia una volta ogni volta che viene rilevato un segnale RF efficace.
3.Quando si imposta il timer per la chiusura automatica, l'indicatore RUN lampeggia una volta insieme ad un segnale acustico ad ogni pressione di ONE.
4.In modalità Master-slave, l'indicatore RUN lampeggia costantemente con un intervallo di 1 s.
5.Nello stato di conto alla rovescia per la chiusura automatica, l'indicatore RUN lampeggia costantemente con un intervallo di 1 secondo.
6.Durante il movimento di apertura, l'indicatore RUN lampeggia una volta al secondo.
7.Durante il movimento di chiusura, l'indicatore RUN lampeggia 5 volte al secondo.
Indicatore UNDER-V
1.Quando la tensione della batteria è compresa tra 19 ~ 20 V, l'indicatore UNDER-V è sempre acceso.
2.Quando la tensione della batteria è inferiore a 19V, l'indicatore UNDER-V lampeggia costantemente, la scheda entra nello stato di sottotensione e non eseguirà i movimenti né di apertura né di chiusura.
Indicatore BLE
1.Quando il modulo Bluetooth non è collegato, l'indicatore BLE lampeggia costantemente una volta al secondo.
2.Dopo l'associazione, l'indicatore BLE lampeggia una volta al secondo quando è collegato all'app mobile e si spegne quando l'app viene chiusa.
3.Dopo aver tenuto premuto il tasto BLE per 5 secondi per ripristinare la funzionalità Bluetooth, l'indicatore BLE rimarrà acceso.
Indicatore di carica
1.Durante la ricarica il LED rosso è sempre acceso.
2.Il LED rosso si spegne dopo la carica completa.
Indicatore fotocellula
Quando attivato, il LED rosso corrispondente è acceso, altrimenti rimane spento.
Indicatore di arresto
Quando attivato, il LED rosso corrispondente è acceso, altrimenti rimane spento.
Indicatore del pulsante manuale
Quando attivato, il LED rosso corrispondente è acceso, altrimenti rimane spento.
Indicatore di chiusura
Quando attivato, il LED giallo corrispondente è acceso, altrimenti rimane spento.
Indicatore di apertura
Quando attivato, il LED verde corrispondente è acceso, altrimenti rimane spento.
Indicatore di ciclo
Quando attivato, il LED rosso corrispondente è acceso, altrimenti rimane spento.
Indicatore limitatore chiuso
Quando il cancello è chiuso a finecorsa il led corrispondente rimane acceso, altrimenti è spento.
Indicatore limitatore aperto
Quando il cancello è aperto a finecorsa il led corrispondente rimane acceso, altrimenti è spento.
Introduzione al cicalino
1.Si sente un ronzio ogni volta che si abbassa un dip switch.
2.Nello stato sbloccato in modalità Blocco, si sente un ronzio quando si preme il pulsante BLOCCO sul telecomando, indicando che il telecomando è bloccato. Quando è in stato bloccato, premere il pulsante STOP sul telecomando provoca 2 segnali acustici e il telecomando viene sbloccato.
3.Quando entrambi i finecorsa vengono attivati contemporaneamente, il cicalino continua a suonare e il motore non può essere azionato da nessun pulsante, in questo caso è necessario regolare l'altezza del magnete.
4.Quando il cancello è nella posizione limite di apertura/chiusura, se viene premuto il pulsante di apertura/chiusura del telecomando, si sentono 3 segnali acustici continui e non avviene alcuna reazione.
5.L'arresto contro resistenza in apertura provocherà 3 toni continui, l'arresto/rimbalzo contro resistenza in chiusura provocherà 5 toni continui.
Guida all'installazione degli interruttori di finecorsa magnetici
Spostare il cancello nella posizione di chiusura ideale, fissare il magnete sulla cremagliera nel punto in cui si trova la scatola del finecorsa e assicurarsi che il magnete sia rivolto verso la scatola. Fai lo stesso con un altro magnete per la posizione aperta all'altra estremità dei rack. Assicurati che il magnete a sinistra sia più alto e quello a destra sia più basso. Quando si raggiunge una certa posizione limite, l'indicatore LED corrispondente sulla scheda rimarrà acceso. Se i 2 indicatori sono accesi contemporaneamente insieme ad un ronzio costante, è necessario regolare l'altezza del magnete.
Guida all'installazione della modalità MS (doppie macchine sincronizzate).
Connessione
1.Posizionare il dip switch Master/Slave su ON sul motore master. Lasciare l'interruttore su OFF sul motore slave.
2.Collegare le interfacce A+ B- del motore master alle interfacce corrispondenti del motore slave.
❀ Dopo la connessione, se gli indicatori RUN su entrambi i motori master e slave lampeggiano in modo sincrono una volta al secondo, è impostato correttamente. Altrimenti verificare il collegamento dei cavi o lo stato dei dip switch.
Funzioni
1.Una volta impostata correttamente la modalità MS, i telecomandi associati al motore slave e il pulsante Manuale, il pulsante Studia/Elimina sul motore slave sono tutti fuori funzione, così come le funzioni Apri, Arresta, Chiudi di qualsiasi dispositivo di controllo esterno collegato con il motore schiavo.
2.Quando si utilizzano i telecomandi associati al motore principale e il pulsante Manuale, il pulsante Studia/Elimina sul motore principale nonché le funzioni Apri, Arresta, Chiudi di qualsiasi dispositivo di controllo esterno collegato al motore principale, il motore secondario eseguirà la stesse operazioni.
3.La funzione di resistenza arresto/ritorno, la funzione fotocellula, la funzione loop su entrambi i motori possono essere attivate da uno dei due motori ed eseguire contemporaneamente la funzione corrispondente sull'altro.
4.La funzione di chiusura automatica del motore slave viene sovrascritta dal motore master, se si prevede di utilizzare questa funzione, posizionare il dip switch AUTO CLOSE su ON sul motore master.
5.La bassa velocità e la forza di resistenza possono essere impostate separatamente su ciascun motore.
6.La funzione limite su ciascun motore funziona separatamente e deve essere impostata su ciascun motore prima del collegamento.
![]() |
