Motore del portone di scivolamento
>

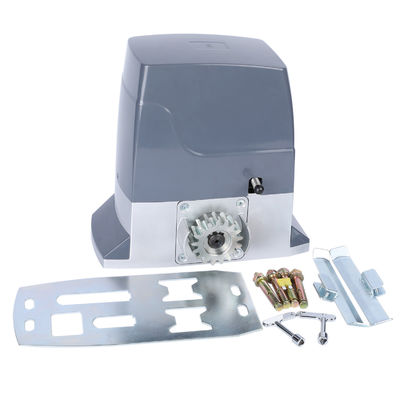

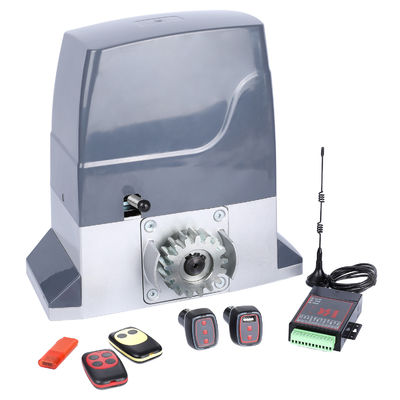

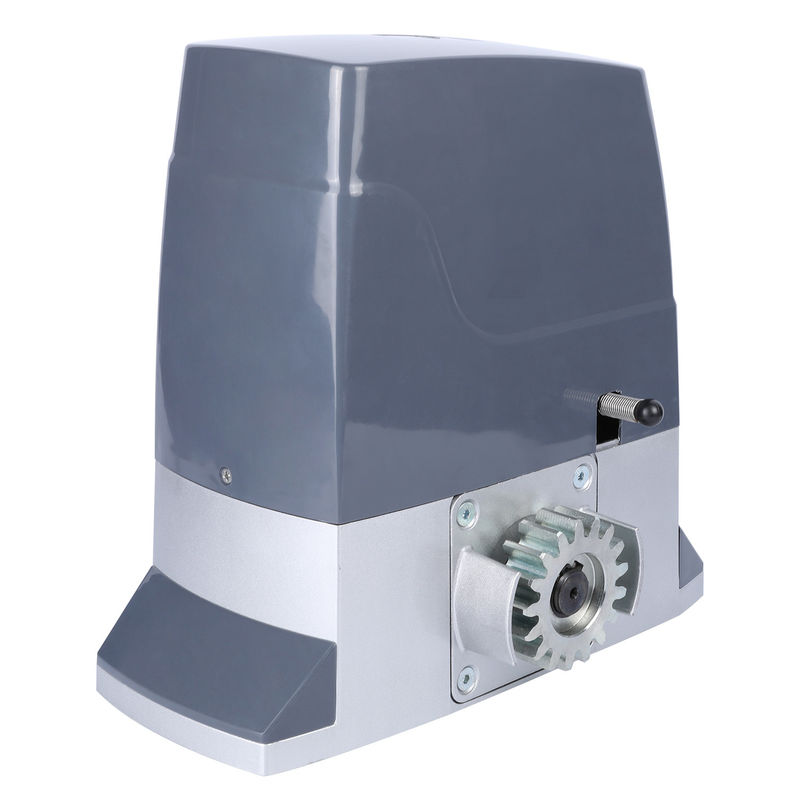

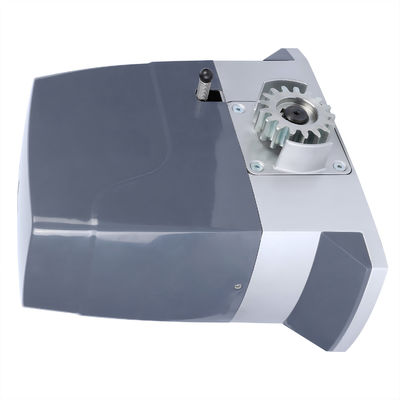

SDM-10R Motore automatico a cancello scorrevole a controllo remoto

SDM-10R Motore automatico a cancello scorrevole a controllo remoto

Marchio: JUTAI
Numero di modello: SDM-10R
MOQ: Supporto 1-10 Pcs per campione
Prezzo: Negoziabile
Dettagli dell' imballaggio: 50 p.c. 1 cartone
Condizioni di pagamento: L/C,T/T,Western Union
Informazione dettagliata
Luogo di origine:
Shenzhen Cina
Certificazione:
CE FCC
Documento:
Potenza nominale:
130 W
Coppia in uscita:
29 N.m
Velocità di rotazione:
1500 giri al minuto
Velocità della porta:
12 m / min
Tensione in ingresso:
AC 220V / 110V ± 10%
Tensione di uscita:
DC 24 V
uscita massima:
25 A
Fusibile:
40 A
Distanza di controllo remoto:
Oltre 30 metri in superficie aperta
Azioni temporaneo:
- 45'C ~ + 75'C
Umidità relativa:
< 60%, NON CONDENSATA
Frequenza:
50-60 Hz
Rumore:
Meno di 50 dB
Codice Hs:
8530800000
Capacità:
1000 1500 2000 3000 kg
Capacità della versione ad alta velocità:
600 800 1200 kg
Dimensioni del prodotto:
32*15*30 cm
Dimensioni del pacchetto:
37*37*2 5 cm
Colore:
Grigio
nome:
Motore del portone di scivolamento
Capacità di alimentazione:
2000 pezzi al mese
Evidenziare:

Motore automatico a cancello scorrevole

,

Controllo remoto del motore della porta scorrevole

,

Motore a porta scorrevole per lavori pesanti

Descrizione di prodotto

Motore per Cancelli Scorrevoli Automatici SDM-10R con Telecomando Robusto e Resistente alle Intemperie



    Il motore per cancelli scorrevoli automatici SDM-10R è progettato per garantire durata ed efficienza, rendendolo la soluzione perfetta sia per proprietà residenziali che commerciali. Con la sua costruzione robusta, questo motore è progettato per resistere a condizioni meteorologiche avverse, garantendo un funzionamento affidabile tutto l'anno. Il suo design robusto garantisce una lunga durata, offrendo tranquillità per le vostre esigenze di automazione dei cancelli.

    Dotato di un telecomando di facile utilizzo, l'SDM-10R consente un accesso comodo a portata di mano. Sia che stiate tornando a casa con le mani piene o che vogliate semplicemente migliorare la sicurezza della vostra proprietà, questo motore garantisce un funzionamento senza sforzo. Le sue prestazioni fluide e silenziose lo rendono una scelta ideale per qualsiasi ambiente, mentre la funzione di sgancio di emergenza offre maggiore sicurezza e accessibilità durante le interruzioni di corrente.

    L'installazione è semplice e l'SDM-10R è compatibile con varie dimensioni e pesi di cancelli, rendendolo un'opzione versatile per qualsiasi ambiente. Aggiorna la tua proprietà con questo motore per cancelli scorrevoli all'avanguardia e goditi la perfetta combinazione di praticità, sicurezza e durata.



                    Sliding Gate Motor


Caratteristiche

1. Design anti-rush.

Alla prima operazione dopo ogni accensione, il motore funziona a bassa velocità fino al punto limite durante tutto il processo per evitare di superare il limite. Quando il cancello raggiunge il punto limite, il motore può essere azionato solo premendo il pulsante della direzione opposta per evitare di superare il limite. (Nota: ha la funzione di protezione dallo spegnimento quando è in posizione, e il motore si muove solo nella direzione opposta quando viene rialimentato).

2. Modalità Master-Slave disponibile.

Due motori con la stessa scheda di controllo su ciascuno possono funzionare in modo sincrono. In questa modalità, le funzioni a infrarossi, di rilevamento a terra, di chiusura automatica della porta e altre funzioni sono sincronizzate. Attenzione: gli infrarossi e il rilevamento a terra devono essere collegati al motore master.

3. Protezione del tempo di funzionamento del motore.

Per evitare che il motore funzioni durante un guasto del viaggio, la scheda di controllo apprenderà automaticamente il tempo di funzionamento del motore senza impostazioni manuali, e verranno aggiunti automaticamente 10 secondi come margine di tempo.

4. Funzione di chiusura automatica.

Il tempo può essere impostato da 1s a 250s prima che il cancello si chiuda automaticamente. Il valore predefinito è 3s.

5. Avvio morbido e arresto lento.

Sono disponibili funzioni di avvio morbido e arresto lento. La distanza e la velocità della funzione di arresto lento sono regolabili.

6. Arresto e riavvio contro resistenza.

Selezionabile tra arresto contro resistenza e riavvio contro resistenza per il viaggio di chiusura. Arresto contro resistenza per il viaggio di apertura.

7. Presa a bordo per modulo Bluetooth.

Una presa è integrata a bordo per l'inserimento del modulo Bluetooth autonomo (modulo non incluso di default).

8. Configurazione con un pulsante per il controllo via Internet.

Può essere accoppiato direttamente con i controller Internet premendo un pulsante a bordo, senza procedure di copia.

remote control






Serie di prodotti

Modello Capacità Ingresso  Uscita  Potenza nominale Coppia di uscita Velocità di rotazione  Velocità del cancello
JTSDM-10R 1000 KG AC 220 / 110 V DC 24 V 130 W 29 N.m 1500 rpm 12m / min
JTSDM-15R 1500 KG AC 220 / 110 V DC 24 V 180 W 30 N.m 1500 rpm 12m / min
JTSDM-20R 2000 KG AC 220 / 110 V DC 24 V 280 W 37 N.m 1500 rpm 12m / min
JTSDM-30R 3000 KG AC 220 / 110 V DC 24 V 350 W 47 N.m 1500 rpm 12m / min
JTHSDM-18 1200 KG AC 220 / 110 V DC 24 V 250 W 30 N.m 2500 rpm 18m / min
JTHSDM-24 800 KG AC 220 / 110 V DC 24 V 300 W 42 N.m 3000 rpm 24m / min
JTHSDM-36 600 KG AC 220 / 110 V DC 24 V 350 W 50 N.m 3500 rpm 36m / min





Introduzione alla configurazione

Dip Switch ①: Commutazione modalità telecomando a un pulsante e a quattro pulsanti

Posizione ONPosizione OFF

Telecomando con quattro pulsanti indipendenti funzionanti come Apri, Chiudi, Stop, Blocca. In modalità non di passaggio, dopo aver premuto il pulsante Blocca, è necessario premere il pulsante Stop prima di poter operare.

Posizione ONPosizione ON

(1) Un singolo pulsante sul telecomando è il pulsante di controllo a un pulsante (Il pulsante specifico premuto durante l'accoppiamento).

(2) Ogni pulsante sul telecomando è un pulsante di controllo a un pulsante.

Posizione ONImpostazione funzione

Ruotare e accendere solo ① e ⑥, premere SET una volta con un cicalino è la modalità a un pulsante, premere di nuovo con 4 cicalini è la modalità a 4 pulsanti. Ruotare ⑥ su OFF dopo l'impostazione.

Dip Switch ②: Modalità Passaggio

Posizione ONImposta lo stato del motore su normalmente aperto.

Disabilita la modalità passaggio.

Posizione ONImposta il motore corrente come motore slave.

Abilita la modalità passaggio (① su OFF, ② su ON).

❀ Quando il cancello è chiuso nella posizione limite, premere il pulsante Blocca farà muovere il motore in apertura per 6s.

Dip Switch ③: Chiusura automatica

Posizione ONImposta lo stato del motore su normalmente aperto.

Disabilita la funzione di chiusura automatica.

Posizione ONImposta il motore corrente come motore slave.

Abilita la funzione di chiusura automatica. Solo quando il cancello è aperto nella posizione limite inizierà il conto alla rovescia, quindi il cancello si chiuderà automaticamente fino alla posizione limite.

Posizione ONImpostazione timer chiusura automatica

Ruotare e accendere solo ③ e ⑥, ogni pressione sul pulsante SET è 1s, impostarlo quanto si desidera fino a 250s. Dopo l'impostazione, ruotare ⑥ su OFF.

Dip Switch ④: Arresto lento

❀

Posizione ONImposta lo stato del motore su normalmente aperto.

❀

Posizione ONImposta il motore corrente come motore slave.

❀ La velocità di arresto lento può essere regolata con il regolatore MT, ruotare in senso orario per aumentare la velocità, ruotare in senso antiorario per diminuire la velocità.

❀ La distanza di arresto lento può essere regolata con il regolatore TIME, ruotare in senso orario per aumentare la distanza, ruotare in senso antiorario per diminuire la distanza.

❀

Posizione ONRuotare e accendere solo ④ e ⑥, quindi tenere premuto il pulsante ONE finché il cancello non inizia a muoversi automaticamente e rilasciare. Si chiuderà al limite, si aprirà al limite e si chiuderà di nuovo al limite con l'effetto di arresto lento. Dopo 2 bip, la procedura di apprendimento della distanza di viaggio è completa.

Dip Switch ⑤: Forza di avvio

❀

Posizione ONImposta lo stato del motore su normalmente aperto.

❀

Posizione ONImposta il motore corrente come motore slave.

Dip Switch ⑥: Pulsante di impostazione

❀

Posizione ONImposta lo stato del motore su normalmente aperto.

❀

Posizione ONImposta il motore corrente come motore slave.

Dip Switch ⑦: Arresto e riavvio contro resistenza

❀

Posizione ONImposta lo stato del motore su normalmente aperto.

❀

Posizione ONImposta il motore corrente come motore slave.

❀

Posizione ONAssicurarsi che il motore funzioni correttamente. Accendere il dip switch ⑦, quindi mentre il motore è in movimento di chiusura, ruotare il regolatore FORCE in senso antiorario per consentire al cancello di fermarsi e tornare automaticamente, questa è la soglia della forza di resistenza, si consiglia di ruotare leggermente il regolatore in senso orario per impostarlo come forza di resistenza finale.

Dip Switch ⑧: Inversione direzione rotazione motore

❀ Scambiare questo interruttore per invertire la direzione di rotazione dell'ingranaggio.

Dip Switch Blu ①: Normalmente Chiuso/Aperto

❀

Posizione ONImposta lo stato del motore su normalmente aperto.

❀

Posizione ONImposta il motore corrente come motore slave.

Dip Switch Blu ②: Modalità Master-Slave

❀

Posizione ONImposta il motore corrente come motore master.

❀

Posizione ONImposta il motore corrente come motore slave.

❀ La modalità Master-Slave significa che 2 motori con la stessa scheda di controllo installata su ciascuno funzionano in modo sincrono quando il motore master viene azionato. Collegare 2 motori tramite le interfacce 485A+B su entrambi i motori in parallelo per realizzare la modalità Master-Slave.

Introduzione agli indicatori LED




Indicatore RUN

1.

Quando la modalità M-S è impostata correttamente, i telecomandi accoppiati con il motore slave e il pulsante manuale, il pulsante Study/Delete sul motore slave sono tutti disattivati, così come le funzioni di apertura, arresto, chiusura di eventuali dispositivi di controllo esterni collegati al motore slave.2.

Quando si azionano i telecomandi accoppiati con il motore master, e il pulsante manuale, il pulsante Study/Delete sul motore master, nonché le funzioni di apertura, arresto, chiusura di eventuali dispositivi di controllo esterni collegati al motore master, il motore slave eseguirà le stesse operazioni.3.

La funzione di arresto/riavvio contro resistenza, la funzione fotocellula, la funzione loop su entrambi i motori possono essere attivate da uno dei due motori ed eseguire contemporaneamente la funzione corrispondente sull'altro.4.

La funzione di chiusura automatica del motore slave è sovrascritta dal motore master; se questa funzione deve essere utilizzata, ruotare il dip switch AUTO CLOSE su ON sul motore master.5.

La bassa velocità e la forza di resistenza possono essere impostate separatamente su ciascun motore.6.

La funzione limite su ciascun motore funziona separatamente, deve essere impostata su uno dei due motori prima del collegamento.7.

Quando in movimento di chiusura, l'indicatore RUN lampeggia 5 volte al secondo.Indicatore UNDER-V

1.

Quando la modalità M-S è impostata correttamente, i telecomandi accoppiati con il motore slave e il pulsante manuale, il pulsante Study/Delete sul motore slave sono tutti disattivati, così come le funzioni di apertura, arresto, chiusura di eventuali dispositivi di controllo esterni collegati al motore slave.2.

Quando si azionano i telecomandi accoppiati con il motore master, e il pulsante manuale, il pulsante Study/Delete sul motore master, nonché le funzioni di apertura, arresto, chiusura di eventuali dispositivi di controllo esterni collegati al motore master, il motore slave eseguirà le stesse operazioni.Indicatore BLE

1.

Quando la modalità M-S è impostata correttamente, i telecomandi accoppiati con il motore slave e il pulsante manuale, il pulsante Study/Delete sul motore slave sono tutti disattivati, così come le funzioni di apertura, arresto, chiusura di eventuali dispositivi di controllo esterni collegati al motore slave.2.

Quando si azionano i telecomandi accoppiati con il motore master, e il pulsante manuale, il pulsante Study/Delete sul motore master, nonché le funzioni di apertura, arresto, chiusura di eventuali dispositivi di controllo esterni collegati al motore master, il motore slave eseguirà le stesse operazioni.3.

La funzione di arresto/riavvio contro resistenza, la funzione fotocellula, la funzione loop su entrambi i motori possono essere attivate da uno dei due motori ed eseguire contemporaneamente la funzione corrispondente sull'altro.Indicatore di carica

1.

Quando la modalità M-S è impostata correttamente, i telecomandi accoppiati con il motore slave e il pulsante manuale, il pulsante Study/Delete sul motore slave sono tutti disattivati, così come le funzioni di apertura, arresto, chiusura di eventuali dispositivi di controllo esterni collegati al motore slave.2.

Quando si azionano i telecomandi accoppiati con il motore master, e il pulsante manuale, il pulsante Study/Delete sul motore master, nonché le funzioni di apertura, arresto, chiusura di eventuali dispositivi di controllo esterni collegati al motore master, il motore slave eseguirà le stesse operazioni.Indicatore fotocellula

Quando attivato, il LED rosso corrispondente è acceso, altrimenti rimane spento.

Indicatore limite di chiusura

Quando attivato, il LED rosso corrispondente è acceso, altrimenti rimane spento.

Indicatore limite di chiusura

Quando attivato, il LED rosso corrispondente è acceso, altrimenti rimane spento.

Indicatore limite di chiusura

Quando attivato, il LED giallo corrispondente è acceso, altrimenti rimane spento.

Indicatore di apertura

Quando attivato, il LED verde corrispondente è acceso, altrimenti rimane spento.

Indicatore di loop

Quando attivato, il LED rosso corrispondente è acceso, altrimenti rimane spento.

Indicatore limite di chiusura

Quando il cancello è chiuso nella posizione limite, il LED corrispondente rimane acceso, altrimenti è spento.

Indicatore limite di apertura

Quando il cancello è aperto nella posizione limite, il LED corrispondente rimane acceso, altrimenti è spento.

Introduzione al cicalino



1.

Quando la modalità M-S è impostata correttamente, i telecomandi accoppiati con il motore slave e il pulsante manuale, il pulsante Study/Delete sul motore slave sono tutti disattivati, così come le funzioni di apertura, arresto, chiusura di eventuali dispositivi di controllo esterni collegati al motore slave.2.

Quando si azionano i telecomandi accoppiati con il motore master, e il pulsante manuale, il pulsante Study/Delete sul motore master, nonché le funzioni di apertura, arresto, chiusura di eventuali dispositivi di controllo esterni collegati al motore master, il motore slave eseguirà le stesse operazioni.3.

La funzione di arresto/riavvio contro resistenza, la funzione fotocellula, la funzione loop su entrambi i motori possono essere attivate da uno dei due motori ed eseguire contemporaneamente la funzione corrispondente sull'altro.4.

La funzione di chiusura automatica del motore slave è sovrascritta dal motore master; se questa funzione deve essere utilizzata, ruotare il dip switch AUTO CLOSE su ON sul motore master.5.

La bassa velocità e la forza di resistenza possono essere impostate separatamente su ciascun motore.Guida all'installazione dell'interruttore di fine corsa magnetico



Spostare il cancello nella posizione di chiusura ideale, fissare il magnete sulla cremagliera nel punto in cui si trova la scatola dell'interruttore di fine corsa e assicurarsi che il magnete sia rivolto verso la scatola. Fare lo stesso con un altro magnete per la posizione di apertura all'altra estremità delle cremagliere. Assicurarsi che il magnete a sinistra sia più alto e quello a destra più basso. Quando si trova in una determinata posizione limite, il corrispondente indicatore LED sulla scheda rimarrà acceso. Se i 2 indicatori sono accesi contemporaneamente con un segnale acustico costante, l'altezza del magnete deve essere regolata.

Guida alla configurazione della modalità M-S (Doppie macchine sincronizzate)



Connessione

1.

Quando la modalità M-S è impostata correttamente, i telecomandi accoppiati con il motore slave e il pulsante manuale, il pulsante Study/Delete sul motore slave sono tutti disattivati, così come le funzioni di apertura, arresto, chiusura di eventuali dispositivi di controllo esterni collegati al motore slave.2.

Quando si azionano i telecomandi accoppiati con il motore master, e il pulsante manuale, il pulsante Study/Delete sul motore master, nonché le funzioni di apertura, arresto, chiusura di eventuali dispositivi di controllo esterni collegati al motore master, il motore slave eseguirà le stesse operazioni.❀ Dopo il collegamento, se gli indicatori RUN su entrambi i motori master e slave lampeggiano sincronicamente una volta al secondo, è correttamente impostato. Altrimenti, controllare il collegamento dei cavi o lo stato dei dip switch.

Funzioni

1.

Quando la modalità M-S è impostata correttamente, i telecomandi accoppiati con il motore slave e il pulsante manuale, il pulsante Study/Delete sul motore slave sono tutti disattivati, così come le funzioni di apertura, arresto, chiusura di eventuali dispositivi di controllo esterni collegati al motore slave.2.

Quando si azionano i telecomandi accoppiati con il motore master, e il pulsante manuale, il pulsante Study/Delete sul motore master, nonché le funzioni di apertura, arresto, chiusura di eventuali dispositivi di controllo esterni collegati al motore master, il motore slave eseguirà le stesse operazioni.3.

La funzione di arresto/riavvio contro resistenza, la funzione fotocellula, la funzione loop su entrambi i motori possono essere attivate da uno dei due motori ed eseguire contemporaneamente la funzione corrispondente sull'altro.4.

La funzione di chiusura automatica del motore slave è sovrascritta dal motore master; se questa funzione deve essere utilizzata, ruotare il dip switch AUTO CLOSE su ON sul motore master.5.

La bassa velocità e la forza di resistenza possono essere impostate separatamente su ciascun motore.6.

La funzione limite su ciascun motore funziona separatamente, deve essere impostata su uno dei due motori prima del collegamento.
