Soluzione per il sistema di guida del parcheggio JUTAI
Visualizzazione
Anteprima del progetto
Con il continuo e rapido sviluppo dell'economia, gli abitanti delle città possiedono sempre più auto.I parcheggi pubblici non possono soddisfare le crescenti esigenze di parcheggioIl problema urgente di come sfruttare il parcheggio limitato per soddisfare le esigenze di parcheggio deve essere risolto.E lasciare parcheggiare le auto nei parcheggi è il problema chiave per ridurre la congestione nella gestione urbana.
I parcheggi hanno i seguenti problemi comuni
L'amministratore non sa quanti posti di parcheggio possono essere utilizzati nei parcheggi?
I parcheggiatori non conoscono il posto di parcheggio e si muovono in modo disordinato sulla strada dopo aver guidato alla cieca, il che è facile causare ingorghi di traffico.
L'amministratore deve nominare un sacco di personale amministrativo per facilitare il parcheggio dei veicoli, il che aumenta i costi di gestione senza motivo.
- non è possibile calcolare tempestivamente il flusso di veicoli in periodi diversi e il tasso di utilizzazione dei posti di parcheggio in aree diverse,In questo modo gli amministratori non possono prendere decisioni corrette per adeguare l'allocazione delle risorse, con conseguente bassa utilizzazione del parcheggio e bassi guadagni.
Le luci illuminano il parcheggio tutto il giorno, il che consuma molta elettricità, causando sprechi inutili e aumentando i costi di gestione.
Per raggiungere una gestione dei parcheggi ad alta efficienza, a basso consumo energetico e ad alto rendimento e l'informatizzazione e l'intelligenza della gestione dei parcheggi,per questo abbiamo studiato e prodotto un sistema di guida del parcheggio a risparmio energetico sulla base di ultrasuoni come metodo di rilevamentoQuesto sistema è ingegnoso ed eccellente prestazioni, e i parcheggiatori possono sapere in tempo reale il posto di parcheggio vuoto e guidare in velocemente per evitare di guidare alla cieca,per aumentare l'utilizzo efficiente delle strade e dei parcheggi e ridurre la congestione del traffico, in modo da ridurre i consumi energetici, le emissioni delle automobili e i costi di gestione.realizzando davvero le luci accese quando arriva l'auto, e le luci quando l'auto si spegne", il che consente di risparmiare completamente energia e di ridurre le bollette elettriche.
Definizione del sistema
Guida al parcheggio
Il sistema di guida del parcheggio è un sistema di indicazione che consente all'auto di guidare senza intoppi nella cabina di parcheggio.si riferisce a un sistema di guida intelligente del parcheggio che guida le auto a parcheggiare nel parcheggio disponibileE le auto vengono rilevate dal rilevatore attraverso lo stand vuoto sullo schermo e la condizione di parcheggio sul semaforo di parcheggio.Il sistema si applica a una guida e a una gestione efficaci dei veicoli che entrano e escono dal parcheggio. Il parcheggio facile e il monitoraggio del parcheggio rendono il parcheggio più standard e ordinato, aumentando l'utilizzo dello spazio di parcheggio.
Guida al parcheggio ad ultrasuoni
Il parcheggio utilizza una tecnologia di rilevamento ad ultrasuoni, che rileva in modo affidabile ogni parcheggio occupato o disponibile.Installazione su ogni parcheggio rivelatore ad ultrasuoni può rilevare se c'è un'auto sulla posizione o no, e quindi il sistema di gestione raccoglierà tempestivamente tutti i rilevamenti in esso, alla fine il sistema rilascerà informazioni di parcheggio e di guida sullo schermo e annunciatore attraverso il calcolo logico.
Vantaggi e caratteristiche del sistema
Vantaggio del sistema
- Guidare i subacquei a parcheggiare in modo semplice e rapido, risparmiando tempo, benzina, energia e ambiente.
¢ Rendere statistiche sull'utilizzo del parcheggio, allocare le risorse in modo ragionevole e aumentarne i benefici.
¢ Aumentare la gestione dei parcheggi e l'immagine della gestione delle proprietà.
Riduzione delle risorse umane e dei costi.
¢ Rendere statistiche sui dati, compreso il volume di traffico e il tasso di utilizzo.
- operare in modo indipendente senza tener conto della posizione del computer e compatibile con il sistema.
Offrire un software di gestione moderno e potente, comodo da gestire.
Caratteristica del sistema
️Struttura del sistema semplice e stabile
I due tipi di struttura di bus, CAN e RS485, riducono efficacemente la difficoltà di costruzione e il ritardo del bus.Il CAN ha una trasmissione bidirezionale, lunghe distanze e stabilità, che garantiscono l'affidabilità del sistema e una vasta copertura.La convenienza e la versatilità del bus RS485 riducono efficacemente il costo della costruzione del sistema e la difficoltà di costruzione.
️Comodo per il filo, bel effetto di installazione
Ogni terminale di questo sistema utilizza una fonte di alimentazione DC24V e gli schermi LED per il parcheggio di ciascuna parete divisoria possono essere collegati a qualsiasi bus RS485 di qualsiasi controllore di parcheggio,che ridurrà notevolmente la difficoltà di cablaggio del sistemaIl problema del cablaggio può essere risolto usando un filo a 4 nuclei.
️Partizionamento flessibile e semplice
Il sistema può gestire fino a 512 partizioni. Le partizioni possono essere impostate in modo flessibile e possono contenere una o più partizioni fisiche.l'intero bus RS485 o l'intero controller, in modo che gli utenti possano impostare in modo flessibile ciascuna partizione, migliorare notevolmente l'applicabilità e la precisione del sistema.compresi tutti i rilevatori di parcheggio in tutto il parcheggio.
️Alta precisione delle condizioni di parcheggio e forte anti-interferenza
Il rilevatore ad ultrasuoni sopra il parcheggio può rilevare con precisione le condizioni attuali del parcheggio e, allo stesso tempo, ha una forte capacità anti-interferenza.Può effettivamente rilevare se c'è un'auto nel parcheggio attuale e evitare i problemi di oggetti in movimento e interferenze reciproche di ultrasuoni.
️Facile da appendere il display del parcheggio
Gli schermi di visualizzazione dei parcheggi di ciascuna partizione del sistema possono essere collegati a qualsiasi bus RS485, e ogni bus RS485 può essere collegato a 8 schermi di visualizzazione con indirizzi diversi,e ogni controller può collegare 16 schermi con indirizzi diversi
️Funzionamento indipendente senza computer
Una volta completata la configurazione del sistema, il sistema può funzionare in modo indipendente senza il computer di gestione.
️Potente software di gestione dei dati
La ricerca automatica del dispositivo non deve essere aggiunta manualmente, la gestione elettronica della mappa è flessibile, comoda e intuitiva.e il software offre l'accesso all'aggiornamento delle apparecchiature, conveniente per la successiva manutenzione e l'aggiornamento, interfaccia semplice e bella e facile da usare.
Funzione e composizione del sistema
Funzione del sistema
Il sistema di gestione dell'orientamento del parcheggio è principalmente applicabile ai grandi e medi parcheggi sotterranei coperti e ai parcheggi pubblici come gli edifici di uffici governativi,alberghi di lusso e edifici per uffici, stazioni ferroviarie, aeroporti e centri commerciali.e agevolare l'amministratore a gestire meglio il parcheggio, e migliorare il livello di gestione del parcheggio e i benefici sociali ed economici; d'altra parte, elimina anche i problemi di parcheggio per i clienti e risparmia tempo ai clienti,migliorare l'efficienza, conveniente per i clienti per parcheggiare facilmente.
Funzione di guida automatica dello spazio di parcheggio
Dopo l'entrata del veicolo, il sistema di guida del parcheggio rileva automaticamente la condizione occupata o vuota del parcheggio,e i cambiamenti rilevati nello spazio di parcheggio sono trasmessi dal controllore di guida del parcheggio al display di guida del parcheggio in tempo realeIl display di guida del parcheggio guida il veicolo alla posizione migliore di parcheggio.L'indicatore del parcheggio guida il proprietario dell'auto a trovare rapidamente e con precisione il parcheggio vuoto nel parcheggio.
Mappa elettronica
Il software del sistema di guida del parcheggio è in grado di visualizzare direttamente l'utilizzo del parcheggio dell'intero parcheggio e la condizione online dell'apparecchiatura.Il software può caricare la figura del piano elettronico dell'intero parcheggio in strati, e visualizzare in tempo reale e dinamicamente l'occupazione o la vacanza di ciascun posto di parcheggio nel parcheggio.
Statistiche automatiche dei parcheggi
Attraverso il rilevamento ad ultrasuoni dei veicoli, il sistema conta e calcola automaticamente i veicoli che entrano e escono dal parcheggio.Secondo i risultati dei calcoli statistici, il sistema trasmette in tempo reale le informazioni sul parcheggio sullo schermo di visualizzazione del parcheggio,e visualizzare automaticamente le informazioni sul parcheggio vuoto sullo schermo di visualizzazione del parcheggio nel parcheggio e l'interfaccia software del parcheggio.
Gestione dei veicoli
Il sistema può controllare in tempo reale la gestione dei parcheggi e gli amministratori possono controllare le condizioni rilevanti.Dopo che il veicolo è parcheggiato nel parcheggio, e l'orario di parcheggio di ciascun parcheggio può essere visto in qualsiasi momento nella sala di controllo.
Gestione speciale dei parcheggi
Il sistema può impostare posti auto speciali e le funzioni di prenotazione di posti auto., I posti auto non parteciperanno alle statistiche sui posti auto dopo che i posti auto speciali sono stati impostati.,che può facilitare la gestione dei parcheggi fissi e le persone importanti possono parcheggiare in qualsiasi momento.
Rapporti statistici
In base ai registri di parcheggio del parcheggio, il sistema può effettuare statistiche sul volume di traffico e sul tasso di utilizzo dei parcheggi e generare i relativi rapporti.Può anche contare il giorno, il volume di traffico mensile e annuale e il tasso di utilizzazione del parcheggio e esportare il rapporto in formato EXCEL per aiutare i manager ad analizzare e archiviare.
Autocontrollo del sistema
Il sistema di guida può controllare da solo regolarmente e allarmare automaticamente in caso di malfunzionamento, il che è conveniente per la manutenzione tempestiva.
Display cinese
Il sistema cinese mostra le parole di benvenuto, le informazioni relative al parcheggio rimanente, il parcheggio pieno e altre informazioni relative al parcheggio, ecc., tramite lo schermo a LED.
Interfaccia per l'apertura dei dati
Il software offre un'interfaccia WebService multipiattaforma, adatta a varie lingue,e apre l'interfaccia dati del numero di posti auto rimasti e la condizione in tempo reale di ciascun posto auto, che è conveniente per l'aggancio del sistema e lo sviluppo secondario.
Composizione del sistema
Il sistema di guida del parcheggio installa rilevatori ad ultrasuoni su ogni parcheggio e rileva le auto in tempo reale.Può rilevare se c'è un'auto nel parcheggio e inviare i dati al controller del nodo. Il controllore del nodo elabora 4 485 linee. Le informazioni sul parcheggio sono inviate al controllore centrale.e il controllore centrale invia le informazioni sul parcheggio a ogni schermo di visualizzazione del parcheggio di divisione e al computer di gestione attraverso le statistiche sul parcheggio; contemporaneamente, il rilevatore ad ultrasuoni controlla l'indicatore del parcheggio situato nella parte anteriore del parcheggio per visualizzarlo in verde o rosso in base al risultato del rilevamento;Si può vedere che il sistema di guida del parcheggio ad ultrasuoni è composto da quattro parti: rivelatore ad ultrasuoni, nodo, controller centrale, display di guida del parcheggio e software del centro di gestione.
Detettore ad ultrasuoni
Il rivelatore ad ultrasuoni è una parte importante del sistema di guida del parcheggio ed è installato direttamente sopra ogni posto auto.Utilizzare la misurazione della distanza ad ultrasuoni per raccogliere informazioni sull'utilizzo degli spazi di parcheggio in tempo reale e controllare l'indicatore di parcheggio per visualizzare le diverse condizioni degli spazi di parcheggio, e allo stesso tempo trasmettere tempestivamente le informazioni sullo stato degli spazi di parcheggio al subcontrollore attraverso la rete RS485.
La distanza di rilevamento di 8 livelli soddisfa i vari ambienti di installazione di diversi progetti.
Il circuito ricevente adotta una varietà di metodi di giudizio combinati per migliorare la stabilità antiinterferenza e di rilevamento dell'apparecchiatura.
L'utilizzo dell'avanzato algoritmo di apprendimento intelligente anti-interferenza risolve le interferenze delle strade adiacenti, dei sidecar e delle telecamere, e il tasso di accuratezza del rilevamento è superiore al 99,9%.
L'intero apparecchio è stato sottoposto a rigorosi test di elettricità statica, fulmini, surge, impulsi di gruppo, ecc. per garantire un utilizzo affidabile sotto l'influenza di un ambiente elettrico rigido.
Dopo il completamento dell'installazione, la condizione di comunicazione dell'apparecchiatura RS485 può essere rilevata con un solo pulsante,e la condizione di connessione dell' autobus può essere diagnosticata rapidamente.
L'interfaccia di ingresso e uscita dei commutatori consente di rilevare e controllare le apparecchiature ausiliarie nei parcheggi (come le serrature di parcheggio, ecc.) e di completare in un'unica fase varie applicazioni.
Parametro di base
Definizione di interruttore DIP
Tabella di confronto delle distanze di rilevamento
Parametro di base
Condizione dell'indicatore luminoso
Indicatore del parcheggio
L'indicazione più diretta della condizione di vuoto del parcheggio.
¢ direttamente controllato dal rivelatore.
Quando non c'è un'auto parcheggiata nel parcheggio attuale, viene visualizzato in verde; altrimenti, in rosso.
Design di aspetto unico, semplice ed elegante.
La distanza visiva delle lampadine a LED non deve essere inferiore a 30 m.
Installazione delle attrezzature
️ installato direttamente sopra ogni posto auto.
In base all'ambiente di costruzione in loco, l'altezza dell'installazione può essere regolata arbitrariamente tra 1,0 e 3,5 m.
Effetto dell'installazione
Controller centrale
Il controllo centrale è il nucleo dell'intero sistema, che conta e elabora i dati sullo stato di vuoto totale dell'intero parcheggio.e spinge i risultati di elaborazione sullo schermo di visualizzazione di guida in tempo reale per realizzare la funzione di guida del veicoloPiattaforma ARM a 32 bit ad alte prestazioni, sistema operativo integrato in tempo reale e design industriale completo per garantire la stabilità e l'affidabilità del prodotto.L'intero controller di sistema può essere aggiornato da remoto per soddisfare le esigenze dell'utente in qualsiasi momento.
La comunicazione tra il controller centrale e il computer ospitante adotta la comunicazione Ethernet.
L'utilizzo di un'interfaccia di comunicazione a livello industriale, in modo che la comunicazione del segnale sia stabile e affidabile, e la distanza di trasmissione possa raggiungere i 5 chilometri.
L'apparecchiatura è dotata di cortocircuito, connessione inversa e progettazione di protezione contro le connessioni errate per evitare danni elettrici alle attrezzature collegate causati da cortocircuito, connessione inversa,cattiva connessione e cablaggio errato durante la costruzione.
- 512 partizioni di gestione massime (supporta 512 metodi di associazione).
Dopo aver scaricato le informazioni associate, le informazioni associate vengono salvate automaticamente e vengono eseguite in modo indipendente e corretto senza il computer.
Introduzione dell'indicatore del parcheggio
Interruttore DIP
Effetto dell'installazione
Controller dei nodi
Il sottocontrollore viene utilizzato per leggere ciclicamente i dati di stato dei rilevatori collegati, caricando i codici di informazione pertinenti al controllore centralizzato.e allo stesso tempo ricevere i dati di informazioni sul parcheggio disponibili dal controller centralizzato, e lo invia allo schermo della guida per la visualizzazione.
L'adozione del processore ARM a 32 bit importato e di avanzata tecnologia e la progettazione completa di livello industriale garantiscono la stabilità e l'affidabilità del prodotto.L'intero controller di sistema può essere aggiornato da remoto per soddisfare le esigenze dell'utente in qualsiasi momento.
L'utilizzo di un'interfaccia di comunicazione di livello industriale per il bus CAN consente una comunicazione del segnale stabile e affidabile, e la distanza di trasmissione può raggiungere i 5 chilometri.
L'alimentazione è progettata in grado industriale, con protezione da cortocircuito, sovraccarico e sovravolta.
¢ adottando un design di interfaccia di comunicazione RS485 a 4 canali, ogni canale è completamente indipendente e non si influisce l'uno sull'altro e ogni bus può essere collegato a un massimo di 32 dispositivi RS485,con elevata efficienza di comunicazione.
Dopo l'installazione, lo stato di comunicazione dell'apparecchiatura RS485 può essere rilevato con un solo pulsante.e lo stato della connessione del bus può essere trovato rapidamente.
Parametro di base
Introduzione di indicatori di parcheggio
Interruttore DIP
Effetto dell'installazione
Schermata di visualizzazione dell' ingresso
L'ecran di guida esterno è composto da moduli LED ad alta luminosità, circuiti di azionamento, supporti, ecc., installati a ciascun ingresso del parcheggio.e utilizzato per visualizzare le informazioni sul parcheggio rimanente nel parcheggio. riceve le informazioni statistiche sul parcheggio dal controllore centralizzato, visualizzando in tempo reale il numero attuale di posti vacanti sotto forma di numeri e testi,e richiede al conducente del veicolo che è pronto ad entrare nel parcheggioÈ utilizzato 24 ore su 24, 7 giorni su 7.
Il design impermeabile e impermeabile alla polvere guida il grande schermo ad adottare una verniciatura anti-ultravioletta, che è difficile da cambiare colore; (l'aspetto semplice può essere personalizzato in base alle esigenze del cliente).
¢ Utilizzando pannelli di prospex e verniciatura in acciaio freddo per la conchiglia.
¢ Progettazione a basso consumo energetico, con cortocircuito, sovraccarico, protezione da sovraccarico e sovra tensione.
- Adottare una progettazione industrializzata e sottoporsi a rigorosi test di elettricità statica, fulmini, ondate, impulsi di gruppo, ecc., per garantire efficacemente l'uso affidabile delle apparecchiature.
L'intensità luminosa raggiunge i 1600mcd, la distanza visiva è superiore a 50m e l'angolo visivo è ampio.
¢ La luce di indicazione è chiaramente distinguibile grazie al pannello di prospetto e alla verniciatura in acciaio freddo sul guscio.
Parametri di base
Installazione delle attrezzature
L'installazione a terra all'ingresso e all'uscita del parcheggio, nonché la posizione e la direzione dell'installazione devono tener conto in modo completo dell'ambiente del sito.
Effetto dell'installazione
Dispositivo di guida del parcheggio direzionale
¢ Lo schermo di guida interno è composto da moduli LED ad alta luminosità, unità di guida, supporti e altre parti.E'installato presso l' importante forcella nel parcheggio per ricevere le informazioni di uscita del controller centralizzato, per visualizzare il numero di posti auto vuoti nell'area sotto forma di numeri, frecce, ecc., per guidare i proprietari di automobili a trovare rapidamente i posti vacanti,e di garantire il parcheggio sbloccato e il pieno utilizzo dei posti auto.
¢ Lo schermo di guida utilizza un pannello prospettico e un guscio di profilo dall'aspetto semplice e conciso.
Il contenuto di visualizzazione multi-direzionale può essere utilizzato da varie intersezioni.
Il guscio è a prova di polvere e difficile da cambiare colore.
¢ Lo schermo di guida è progettato per una bassa potenza, con protezione da cortocircuito, sovra-voltaggio, sovra-corrente e sovraccarico.
L'indicatore verde è chiaramente visibile e la lampadina ha una forte intensità luminosa con una lunga distanza visiva e un angolo visivo ampio.
Parametro di base
Installazione delle attrezzature
In base all'ambiente visivo, evitare altri oggetti che bloccano e bloccano tra gli schermi per installare schermi unidirezionali, bidirezionali e tridirezionali agli incroci.
Riferimento del progetto
Software di gestione del sistema di guida del parcheggio
Ambiente di installazione del software del sistema di guida del parcheggio ad ultrasuoni
¢ Piattaforma di sistema operativo: Win10/ Win7/ WinXP/ Win8/ WinService (X86、X64).
CPU: intel core i3 e superiori.
Memoria: 2G o superiore.
Display: 17 pollici ((1024X768) e sopra.
Installazione del software del sistema di guida del parcheggio
Database di installazione: MYSQL_Setup_V5.0.exe.
Nota: Se hai già installato o installato il database PLPP, non è necessario disinstallare o reinstallare. Se è necessario disinstallare e reinstallare, assicurati di eliminare la cartella D: My SQL.
Installare JRE: jre7.exe.
Nota: Supporta jre7 e versioni successive, se l'hai già installato, non hai bisogno di reinstallare o disinstallare.
¢ Installazione del software di guida ultrasuonico per il parcheggio JUTAI: software del sistema di guida per il parcheggio Vx.xx_zh.exe.
Nota: se il software del sistema di guida del parcheggio è già installato, è possibile sovrascrivere direttamente l'installazione senza disinstallare.
Accesso utente
Cliccando e aprendo il software del sistema di guida del parcheggio JUTAI, e entrando nell'interfaccia di accesso dell'utente, L'utente amministratore predefinito: amministratore, password: 123456, l'utente comune predefinito: utente, password: 123456.
Visualizzazione dei parcheggi
- Potente funzione di mappa elettronica, visualizzazione in tempo reale e intuitiva dello stato delle auto e delle non auto di ciascun parcheggio,visualizzazione in tempo reale del numero di posti di parcheggio rimanenti su ciascun schermo e sincronizzazione delle informazioni sullo schermo sul posto, in tempo reale lo stato online e offline e il numero di attrezzature, conveniente per la manutenzione e la gestione.
Descrizione dell'icona dello spazio di parcheggio: A-B-C significa sensore con indirizzo C dei canali B. Cable RS485 sotto il controller con indirizzo A.
Descrizione dell'icona del display di parcheggio: A-B-C-D significa display con indirizzo C dei canali B RS485 Cable sotto il controller con indirizzo A.
Gestione dei dispositivi
- Ricerca automatica di tutti i dispositivi, aggiunta automatica, non è necessario aggiungere manualmente dispositivi, impostazione e funzionamento semplici, convenienti e veloci.
¢ Ricerca Master Controller, Clicca ¢ Aggiungi Host ¢ e salta finestra di ricerca, Avvia automaticamente la ricerca,selezionare il controller centrale corrispondente e fare clic su OK per completare la ricerca.
Se è necessario aggiungere solo i dispositivi, è possibile eseguire un'operazione di ricerca su un dispositivo o su una partizione.Per favore usa "ricerca incrementale".
- ricerca incrementale, mantenendo invariato l'elenco dei dispositivi originali, ricerca di dispositivi aggiunti e aggiunta al software,senza modificare le informazioni originali del dispositivo e delle partizioni, ecc., dopo aver completato la ricerca, fare clic su "Salva dati".
Impostazione dei parametri: fare clic sul controller principale, sul controller slave o sul display sinistro. Le informazioni di configurazione mostreranno le informazioni di configurazione del dispositivo corrente.puoi modificare le informazioni di configurazione e impostare le proprietà dei parametriFare clic destro sull'elenco dei dispositivi per eliminare il dispositivo e visualizzare contemporaneamente il numero di dispositivi e lo stato online.e se il numero di dispositivi sotto il sub-controller supera 32 controller di divisione temporale il nome verrà visualizzato in rosso come promemoria.
Informazioni sulla configurazione del controllore centrale: velocità del bus CAN: più il bus CAN è tirato, più bassa deve essere impostata la velocità del bus CAN.

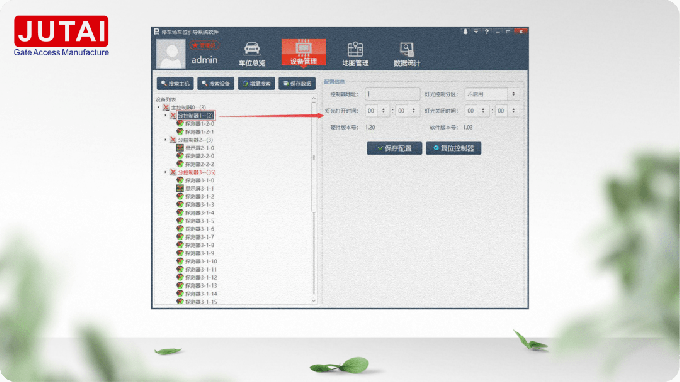

Informazioni sulla configurazione del controllore slave: divisorio di controllo dell'illuminazione, e quando lo spazio di parcheggio di questo divisorio è pieno, verrà visualizzato una luce rossa, quando lo spazio di parcheggio non è pieno,mostrerà una luce verdeL'orario di accensione e di spegnimento della luce è quello di accendere o spegnere il display del semaforo in quel momento.

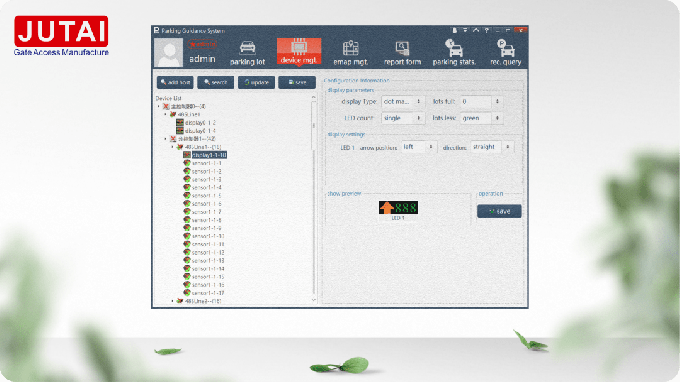

Informazioni sulla configurazione del display: tipo di display configurabile, numero di display e parametri di visualizzazione per parcheggi pieni e bassi.La posizione della freccia e la direzione della freccia di ogni schermo può essere impostato in base al numero di display.
Gestione delle mappe
